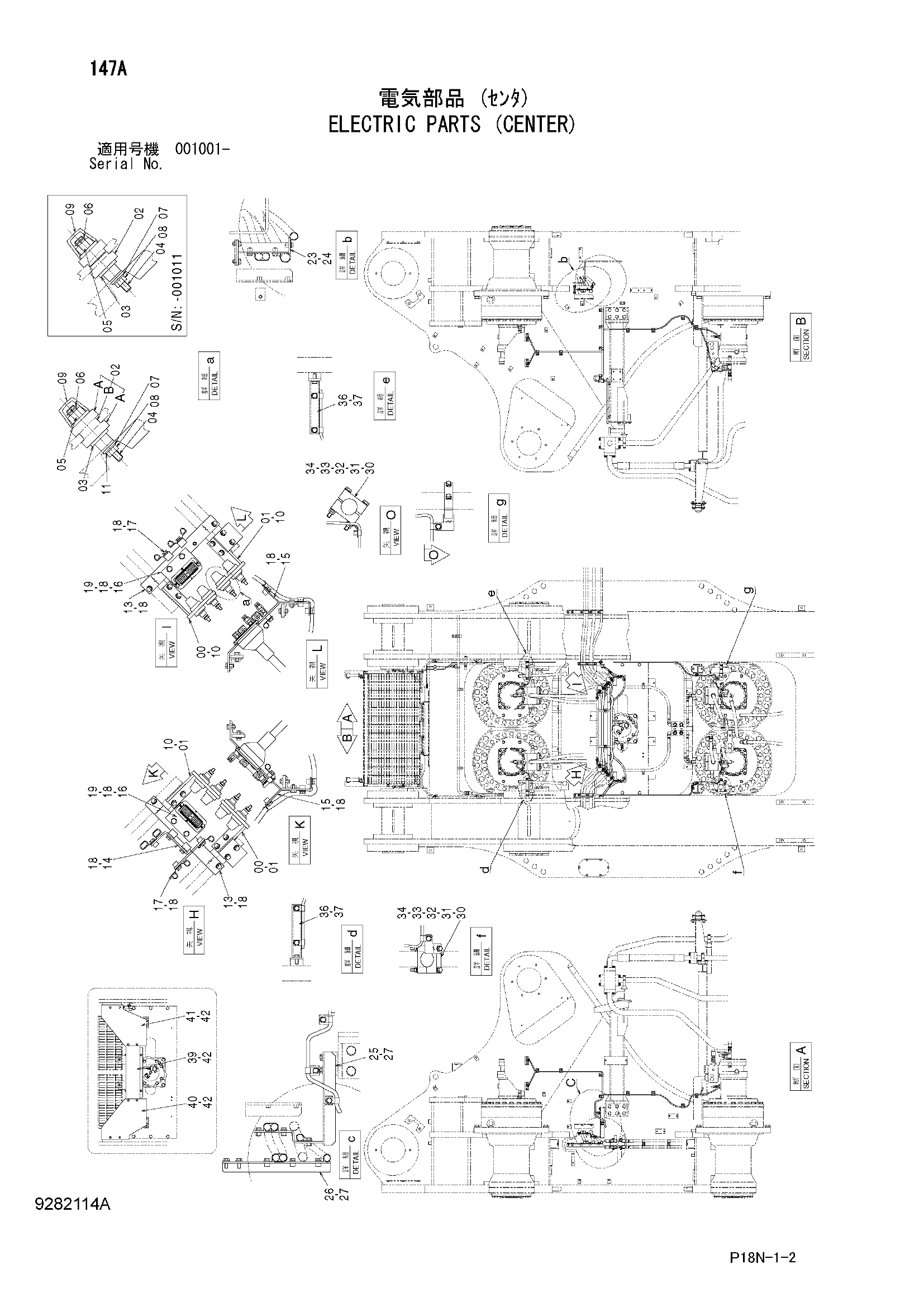

Электрооборудование (центральный) — HITACHI EX5500-6

Заводская схема «Электрооборудование (центральный)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9750511	Кронштейн	2
01	9750512	Кронштейн	2
02	4678551 замена: 4701764	Втулка	16
02	4701764	Втулка	8
02A	4701017	Втулка	2
02B	4701019	Втулка	1
03	4114405	Шайба	16
04	4188186	Болт	8
05	M631619	Корончатая гайка	8
06	A764028	Шплинт	8
07	A590110	Плоская шайба	8
08	J950010	Гайка	8
09	4158607	Колпачок	8
10	J271030	Болт с шайбой	8
10A	J901030	Болт	1
10B	J222010	Шайба	1
11	A590910	Пружинная шайба	8
13	8111175	Кронштейн	2
14	9768645	Кронштейн	1
15	9768666	Кронштейн	2
16	4403478	Кронштейн	2
17	4448037	Кронштейн	8
18	J271025	Болт с шайбой	19
18A	J901025	Болт	1
18B	J222010	Шайба	1
19	J460316	Винт с шайбой	6
23	8072815	Кронштейн	1
24	J271025	Болт с шайбой	2
24A	J901025	Болт	1
24B	J222010	Шайба	1
25	8072817	Кронштейн	1
26	9769469	Кронштейн	1
27	J271230	Болт с шайбой	4
27A	J901230	Болт	1
27B	J222012	Шайба	1
30	4357265	Хомут трубки	4
31	J901406	Болт	4
32	A590114	Плоская шайба	8
33	J950014	Гайка	8
34	9758525	Кронштейн	2
36	9758466	Кронштейн	4
37	J271230	Болт с шайбой	8
37A	J901230	Болт	1
37B	J222012	Шайба	1
39	7034857	Крышка	1
40	7034854	Крышка	1
41	7034855	Крышка	1
42	J271025	Болт с шайбой	12
42A	J901025	Болт	1
42B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
