Смазка (насос) — HITACHI EX5500-6

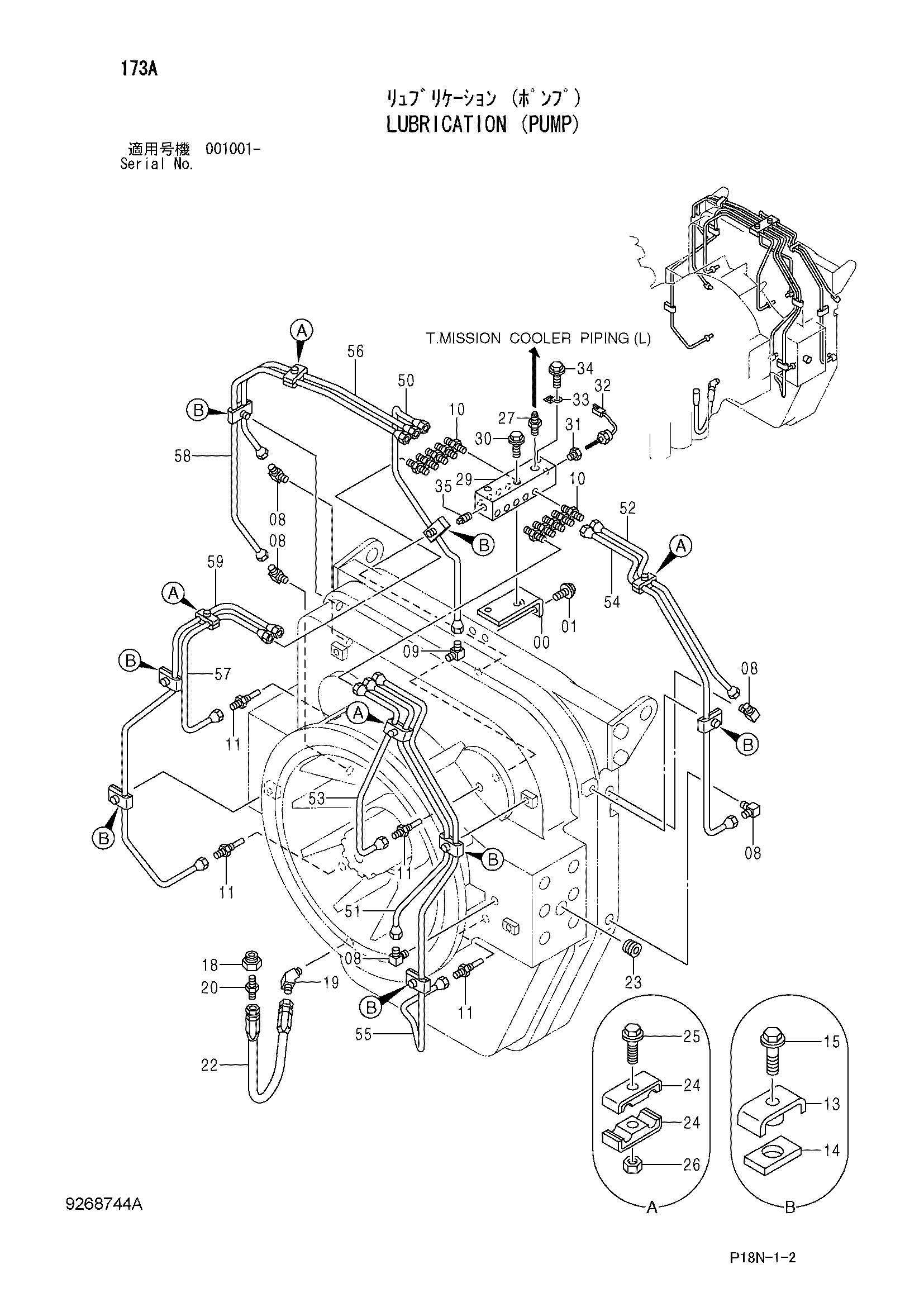

Заводская схема «Смазка (насос)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4344390 | Пластина | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 08 | 4348444 | Угловой штуцер | 5 |
| 09 | 4097666 | Угловой штуцер | 1 |
| 10 | 4097667 | Адаптер | 10 |
| 11 | 4344413 | Штуцер трубки | 4 |
| 13 | 9736422 | Хомут | 7 |
| 14 | 4269657 | Резиновая прокладка | 7 |
| 15 | J271030 | Болт с шайбой | 7 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | 4342730 | Переходник | 1 |
| 19 | 4157919 | Угловой штуцер | 1 |
| 20 | 4154652 | Адаптер | 1 |
| 22 | 4485403 | Шланг | 1 |
| 23 | 94-2015 | Пробка | 1 |
| 24 | 4344320 | Хомут | 8 |
| 25 | J260825 | Болт с шайбой | 4 |
| 25A | J900825 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | M500807 | Гайка | 4 |
| 27 | 4266331 | Адаптер | 1 |
| 29 | 3109083 | Блок | 1 |
| 30 | J271065 | Болт с шайбой | 2 |
| 30A | J901065 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4658347 | Переходник S | 1 |
| 32 | 4623860 | Выключатель уровень | 1 |
| 33 | 4448037 | Кронштейн | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 94-2022 | Пробка | 1 |
| 50 | 4348371 | Трубка | 1 |
| 51 | 3072120 | Трубка | 1 |
| 52 | 4348364 | Трубка | 1 |
| 53 | 4348380 | Трубка | 1 |
| 54 | 4348356 | Трубка | 1 |
| 55 | 3072118 | Трубка | 1 |
| 56 | 4348368 | Трубка | 1 |
| 57 | 4348346 | Трубка | 1 |
| 58 | 4348366 | Трубка | 1 |
| 59 | 3072121 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
