Гидролинии рабочего оборудования (рукоять)<погрузчик> — HITACHI EX5500-6

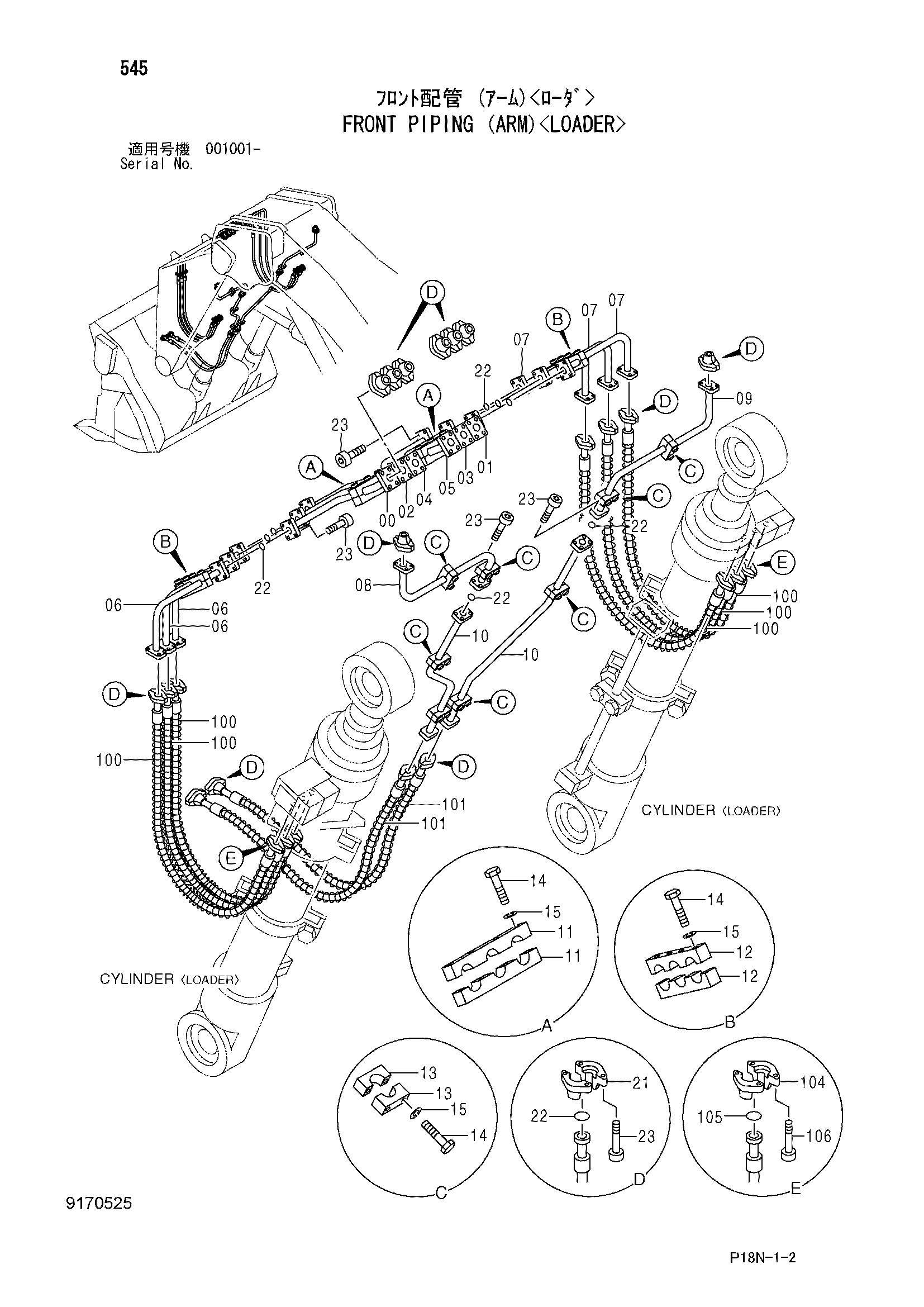

Заводская схема «Гидролинии рабочего оборудования (рукоять)<погрузчик>» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072425 | Трубка | 1 |
| 01 | 8072426 | Трубка | 1 |
| 02 | 8072427 | Трубка | 1 |
| 03 | 8072428 | Трубка | 1 |
| 04 | 8072429 | Трубка | 1 |
| 05 | 8072430 | Трубка | 1 |
| 06 | 8073092 | Трубка | 3 |
| 07 | 8073093 | Трубка | 3 |
| 08 | 8072431 | Трубка | 1 |
| 09 | 8072432 | Трубка | 1 |
| 10 | 8073094 | Трубка | 2 |
| 11 | 4401802 | Хомут трубки | 4 |
| 12 | 4401790 | Хомут трубки | 4 |
| 13 | 4357265 | Хомут трубки | 16 |
| 14 | J901402 | Болт | 32 |
| 15 | A590914 | Пружинная шайба | 32 |
| 21 | 4169565 | Разъёмный фланец | 32 |
| 22 | 4510170 | Уплотнительное кольцо | 24 |
| 23 | M342065 | Болт с внутренним шестигранником | 96 |
| 100 | 4386556 | Шланг | 6 |
| 101 | 4197752 | Шланг | 2 |
| 104 | 4169565 | Разъёмный фланец | 12 |
| 105 | 4510170 | Уплотнительное кольцо | 6 |
| 106 | M342065 | Болт с внутренним шестигранником | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
