Двигатель (левый) — HITACHI EX5500-6

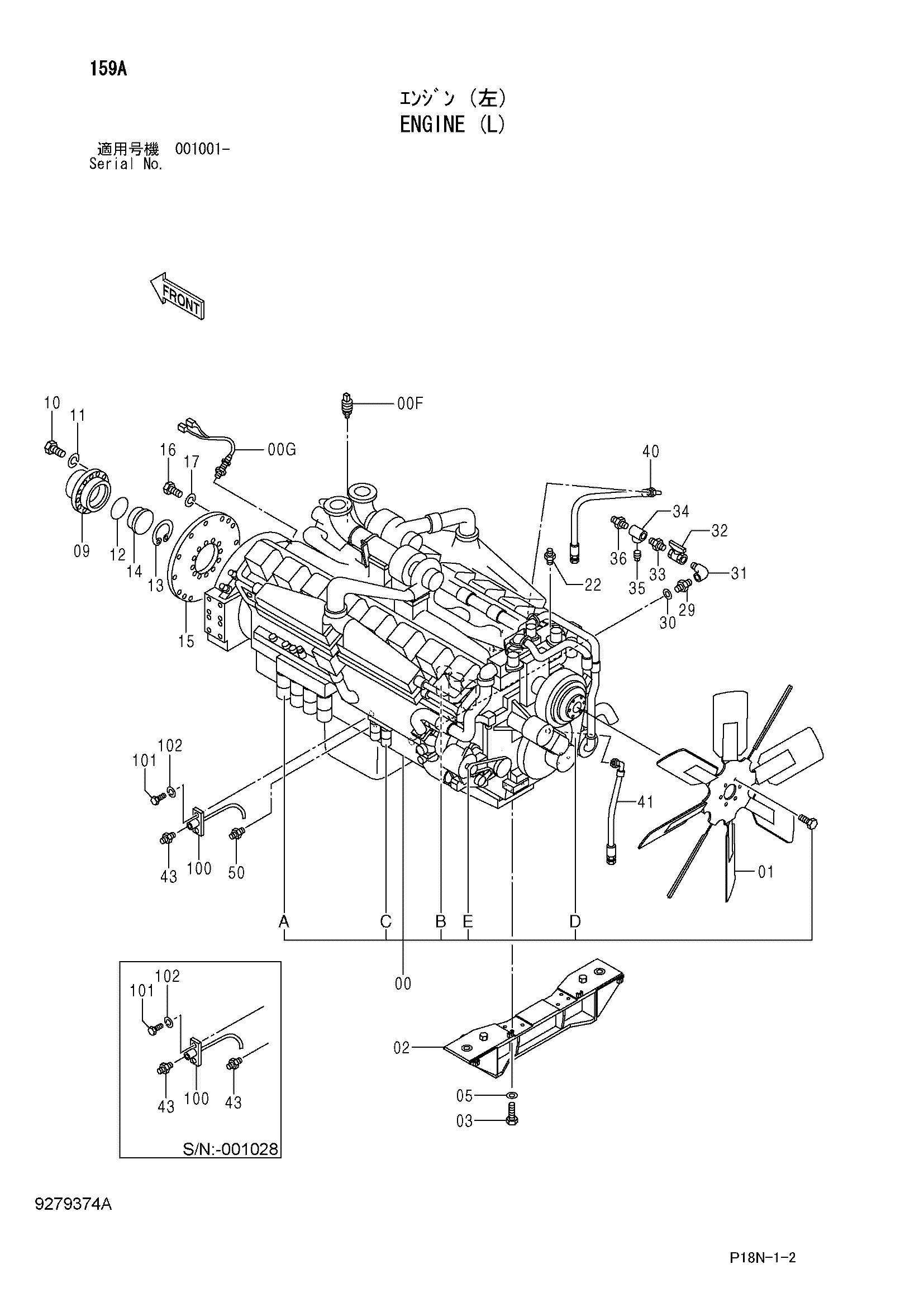

Заводская схема «Двигатель (левый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4655311 | Двигатель | 1 |
| 00A | 4460206 | Фильтрующий элемент | 4 |
| 00B | 4684949 | Фильтрующий элемент | 3 |
| 00C | 4266063 | Элемент (корросион) | 2 |
| 00D | 4674202 | Ремень вентилятор | 1 |
| 00E | 4675846 | Ремень | 1 |
| 00F | 4684793 | Датчик давления | 1 |
| 00G | 4684786 | Датчик | 1 |
| 01 | 4636339 | Вентилятор | 1 |
| 02 | 7049306 | Кронштейн | 1 |
| 03 | J932275 | Болт | 6 |
| 05 | J222022 | Шайба | 6 |
| 09 | 2037448 | HUB | 1 |
| 10 | J932260 | Болт | 12 |
| 11 | A590922 | Пружинная шайба | 12 |
| 12 | 4153553 | Уплотнительное кольцо | 1 |
| 13 | 4094325 | Стопорное кольцо | 1 |
| 14 | 4605878 | Ограничитель | 1 |
| 15 | 3109054 | Пластина | 1 |
| 16 | J931665 | Болт | 12 |
| 17 | J222016 | Шайба | 12 |
| 20 | 4453559 | Адаптер | 1 |
| 21 | 4345723 | Адаптер | 1 |
| 22 | 4655771 | Адаптер | 3 |
| 29 | 4345525 | Адаптер | 1 |
| 30 | 4345527 | Манжета | 1 |
| 31 | 94-0634 | Угловой штуцер | 1 |
| 32 | 4345526 | Шаровой клапан | 1 |
| 33 | 94-1705 | Адаптер | 1 |
| 34 | 94-0664 | Тройник | 1 |
| 35 | 94-2026 | Пробка | 1 |
| 36 | 4396157 | Адаптер | 1 |
| 40 | 4652663 | Шланг | 1 |
| 41 | 4658985 | Шланг | 1 |
| 43 | 4678917 | Адаптер | 2 |
| 43 | 4678917 | Адаптер | 1 |
| 45 | 4688558 | Болт | 2 |
| 46 | J222010 | Шайба | 2 |
| 47 | 4190261 | Зажим | 2 |
| 50 | 4717716 | Адаптер | 1 |
| 100 | 4680432 | Адаптер | 1 |
| 101 | 492848 | Болт | 2 |
| 102 | J219083 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
