Обратные трубопроводы (правый)(1) — HITACHI EX5500-6

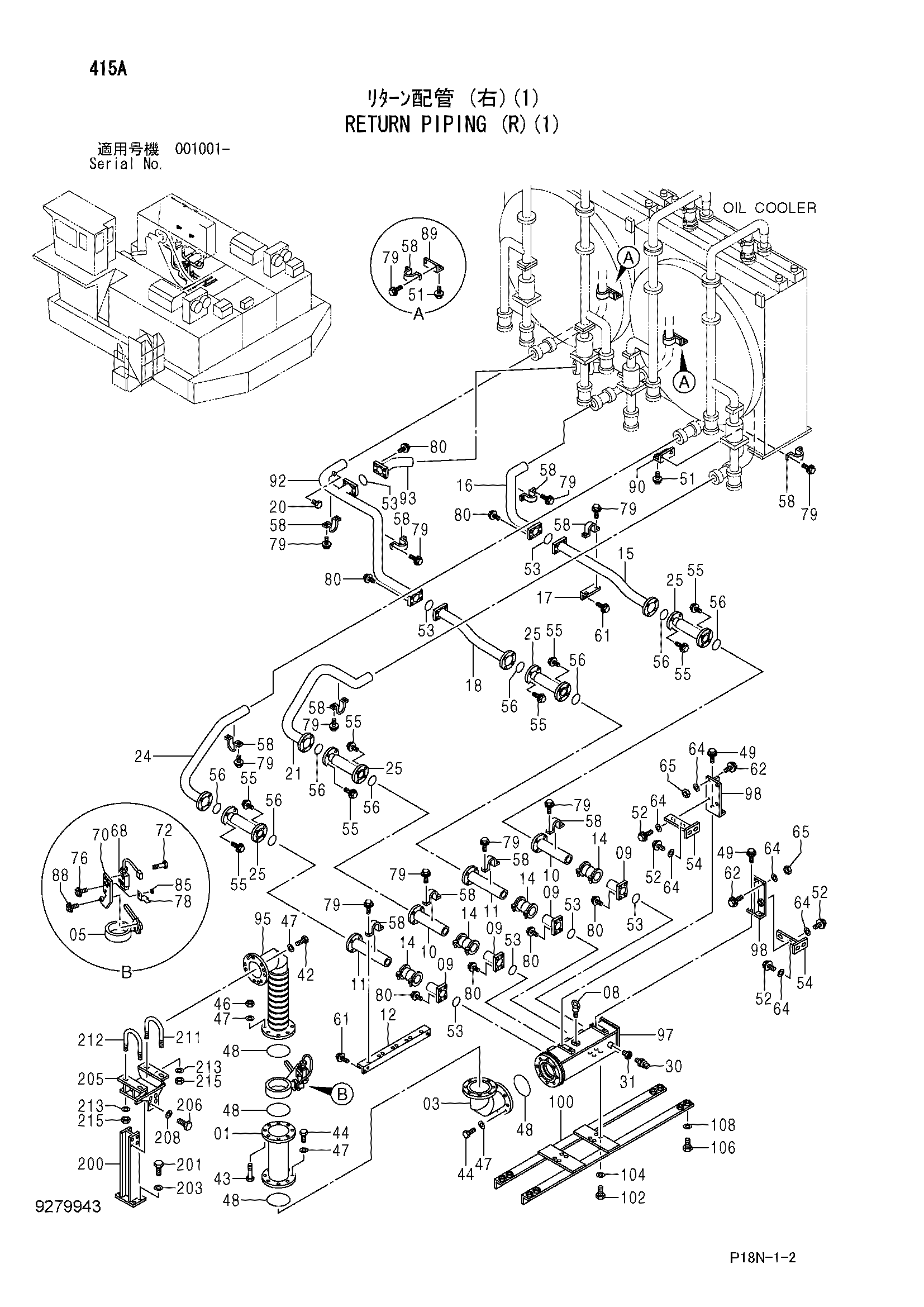

Заводская схема «Обратные трубопроводы (правый)(1)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8071465 | Трубка | 1 |
| 03 | 8071466 | Трубка | 1 |
| 05 | 4646793 | Клапан | 1 |
| 08 | 960821 | Болт проушина | 1 |
| 09 | 9749625 | Трубка | 4 |
| 10 | 9749629 | Трубка | 2 |
| 11 | 9749631 | Трубка | 2 |
| 12 | 9749789 | Кронштейн | 1 |
| 14 | 4071215 | Муфта | 4 |
| 15 | 8071472 | Трубка | 1 |
| 16 | 8110266 | Трубка | 1 |
| 17 | 9749773 | Кронштейн | 1 |
| 18 | 8071470 | Трубка | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 8110268 | Трубка | 1 |
| 24 | 7053246 | Трубка | 1 |
| 25 | 4422021 | Шланг | 4 |
| 30 | 4436535 | Датчик давления | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4263444 | Переходник S | 1 |
| 42 | J922008 | Болт | 8 |
| 43 | J922006 | Болт | 8 |
| 44 | J922055 | Болт | 16 |
| 46 | J950020 | Гайка | 8 |
| 47 | J222020 | Шайба | 32 |
| 48 | 4153563 | Уплотнительное кольцо | 2 |
| 49 | J271230 | Болт с шайбой | 4 |
| 49A | J901230 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 51 | J271240 | Болт с шайбой | 6 |
| 51A | J901240 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | J271240 | Болт с шайбой | 8 |
| 52A | J901240 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | 4153541 | Уплотнительное кольцо | 7 |
| 54 | 9753562 | Кронштейн | 2 |
| 55 | J271245 | Болт с шайбой | 32 |
| 55A | J901245 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | 4153543 | Уплотнительное кольцо | 8 |
| 58 | 4000909 | Хомут трубки | 13 |
| 61 | J271225 | Болт с шайбой | 6 |
| 61A | J901225 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 62 | J271240 | Болт с шайбой | 4 |
| 62A | J901240 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 64 | J222012 | Шайба | 8 |
| 65 | J950012 | Гайка | 4 |
| 68 | 4298612 | Выключатель концевой | 1 |
| 70 | 3107256 | Кронштейн | 1 |
| 72 | J260614 | Болт с шайбой | 4 |
| 72A | J900614 | Болт | 1 |
| 72B | A590106 | Плоская шайба | 1 |
| 76 | J271025 | Болт с шайбой | 1 |
| 76A | J901025 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 78 | 4336875 | Кронштейн | 1 |
| 79 | J271040 | Болт с шайбой | 26 |
| 79A | J901040 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 80 | J271240 | Болт с шайбой | 28 |
| 80A | J901240 | Болт | 1 |
| 80B | J222012 | Шайба | 1 |
| 85 | J950010 | Гайка | 2 |
| 88 | J271040 | Болт с шайбой | 2 |
| 88A | J901040 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
| 89 | 8075093 | Кронштейн | 2 |
| 90 | 8075092 | Кронштейн | 1 |
| 92 | 7053247 | Трубка | 1 |
| 93 | 9751971 | Трубка | 1 |
| 95 | 4427579 | Шланг | 1 |
| 97 | 7037485 | Коллектор | 1 |
| 98 | 9753699 | Кронштейн | 2 |
| 100 | 7040061 | Кронштейн | 1 |
| 102 | J921430 | Болт | 8 |
| 104 | J217084 | Шайба | 8 |
| 106 | J931640 | Болт | 8 |
| 108 | J217085 | Шайба | 8 |
| 200 | 8084689 | Кронштейн | 1 |
| 201 | J931640 | Болт | 4 |
| 203 | J222016 | Шайба | 4 |
| 205 | 7040703 | Кронштейн | 1 |
| 206 | J931640 | Болт | 4 |
| 208 | J217085 | Шайба | 4 |
| 211 | 4457273 | U-образный болт | 1 |
| 212 | 4457278 | U-образный болт | 1 |
| 213 | 449490 | Плоская шайба | 4 |
| 215 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
