Пилотные гидролинии (правый)(3-1) — HITACHI EX5500-6

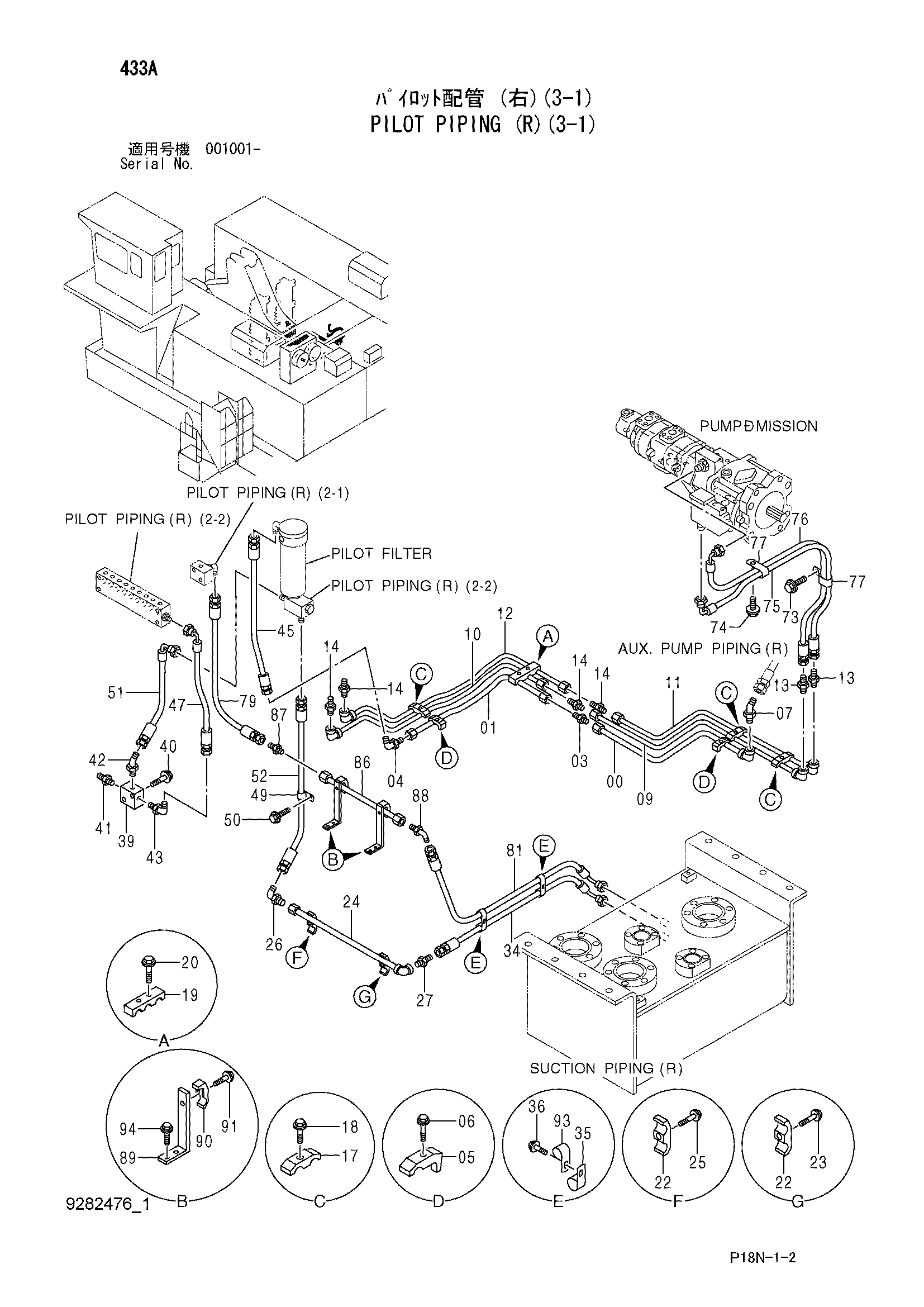

Заводская схема «Пилотные гидролинии (правый)(3-1)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750272 | Трубка | 1 |
| 01 | 9750273 | Трубка | 1 |
| 03 | A852166 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852366 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4053595 | Хомут трубки | 1 |
| 06 | J271255 | Болт с шайбой | 1 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A853266 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 9750227 | Трубка | 1 |
| 10 | 8111001 | Трубка | 1 |
| 11 | 9750225 | Трубка | 1 |
| 12 | 8111002 | Трубка | 1 |
| 13 | A852132 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852133 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4053593 | Хомут трубки | 3 |
| 18 | J271040 | Болт с шайбой | 3 |
| 18A | J901040 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4402187 | Хомут | 1 |
| 20 | J271055 | Болт с шайбой | 2 |
| 20A | J901055 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4053596 | Хомут трубки | 2 |
| 23 | J271260 | Болт с шайбой | 1 |
| 23A | J901260 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 9750274 | Трубка | 1 |
| 25 | J271255 | Болт с шайбой | 1 |
| 25A | J901255 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | A852366 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | A852166 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4402716 | Шланг | 1 |
| 35 | 4192035 | Зажим | 2 |
| 36 | J271020 | Болт с шайбой | 2 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 39 | 4402147 | Блок | 1 |
| 40 | J271065 | Болт с шайбой | 2 |
| 40A | J901065 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | A852166 | Адаптер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | A852266 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4353073 | Угловой штуцер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4370171 | Шланг | 1 |
| 47 | 4313423 | Шланг | 1 |
| 49 | 4192035 | Зажим | 1 |
| 50 | J271020 | Болт с шайбой | 1 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4402714 | Шланг | 1 |
| 52 | 4385682 | Шланг | 1 |
| 73 | J271025 | Болт с шайбой | 1 |
| 73A | J901025 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 74 | J271016 | Болт с шайбой | 1 |
| 74A | J901016 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 75 | 4249348 | Шланг | 1 |
| 76 | 4311060 | Шланг | 1 |
| 77 | 4190292 | Зажим | 2 |
| 79 | 4305008 | Шланг | 1 |
| 81 | 4292787 | Шланг | 1 |
| 86 | 9768570 | Трубка | 1 |
| 87 | A852144 | Адаптер | 1 |
| 87A | 4506418 | Уплотнительное кольцо | 1 |
| 88 | A852344 | Угловой штуцер | 1 |
| 88A | 4506418 | Уплотнительное кольцо | 1 |
| 89 | 4415515 | Кронштейн | 1 |
| 90 | 4053594 | Хомут трубки | 2 |
| 91 | J271045 | Болт с шайбой | 2 |
| 91A | J901045 | Болт | 1 |
| 91B | J222010 | Шайба | 1 |
| 93 | 4190263 | Зажим | 2 |
| 94 | J271030 | Болт с шайбой | 2 |
| 94A | J901030 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
