Масляный радиатор — HITACHI EX5500-6

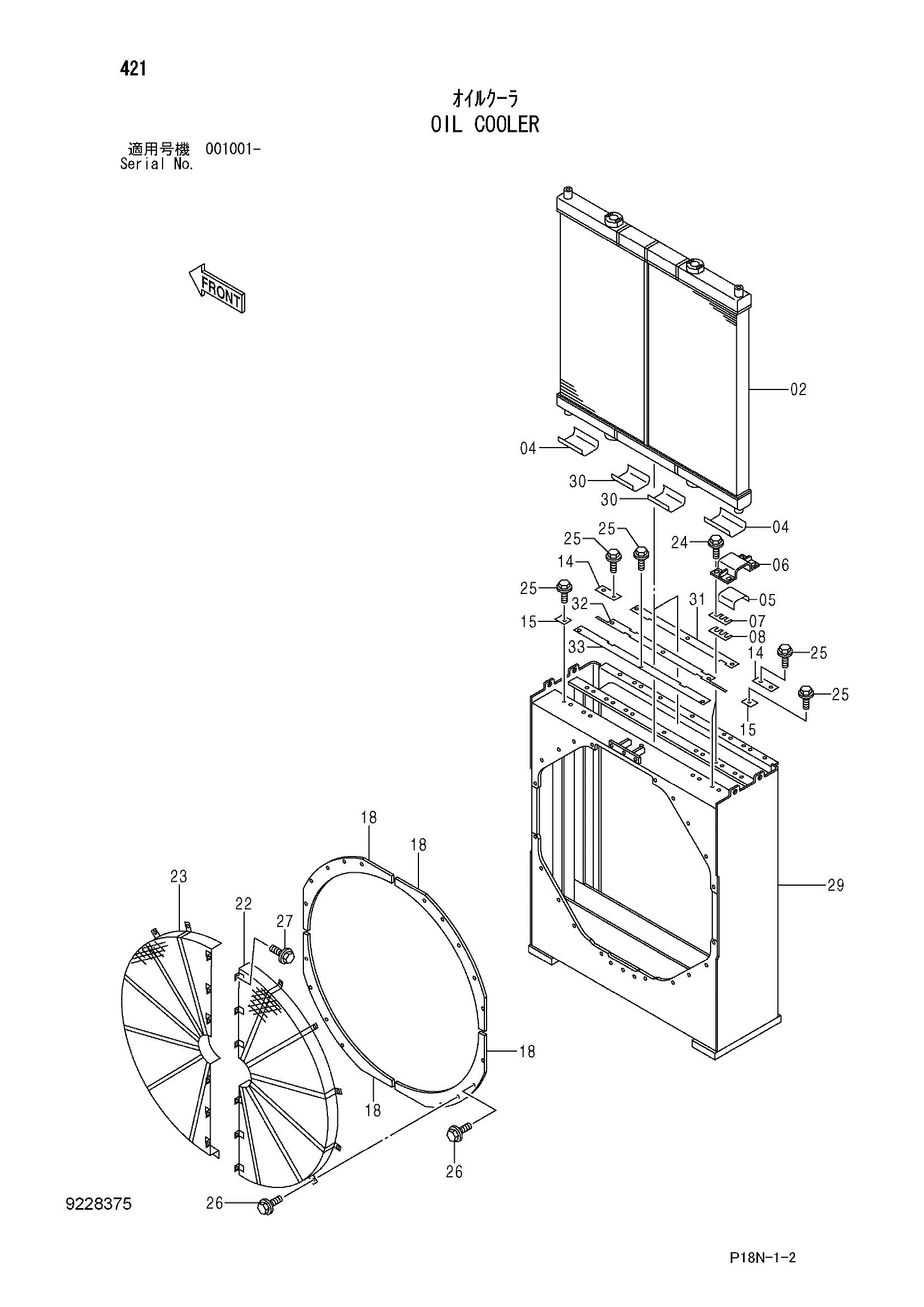

Заводская схема «Масляный радиатор» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4665529 | Масляный радиатор | 2 |
| 04 | 4604544 | Резиновая прокладка | 4 |
| 05 | 4464136 | Резиновая прокладка | 4 |
| 06 | 9760847 | Хомут | 4 |
| 07 | 4412103 | Регулировочная шайба 0.5mm | 40 |
| 08 | 4455801 | Регулировочная шайба 3.2mm | 8 |
| 14 | 4488640 | Крышка | 2 |
| 15 | 4603913 | Пластина | 4 |
| 18 | 4602459 | Пластина | 4 |
| 22 | 4663158 | Сетка | 1 |
| 23 | 4663166 | Сетка | 1 |
| 24 | J271245 | Болт с шайбой | 16 |
| 24A | J901245 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271235 | Болт с шайбой | 17 |
| 25A | J901235 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271240 | Болт с шайбой | 20 |
| 26A | J901240 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271230 | Болт с шайбой | 3 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 5011241 | Рама | 1 |
| 30 | 4666183 | Резиновая прокладка | 4 |
| 31 | 4666216 | Пластина | 1 |
| 32 | 4666217 | Пластина | 1 |
| 33 | 4666218 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
