Гидролинии рабочего оборудования (стрела)(2)<погрузчик> — HITACHI EX5500-6

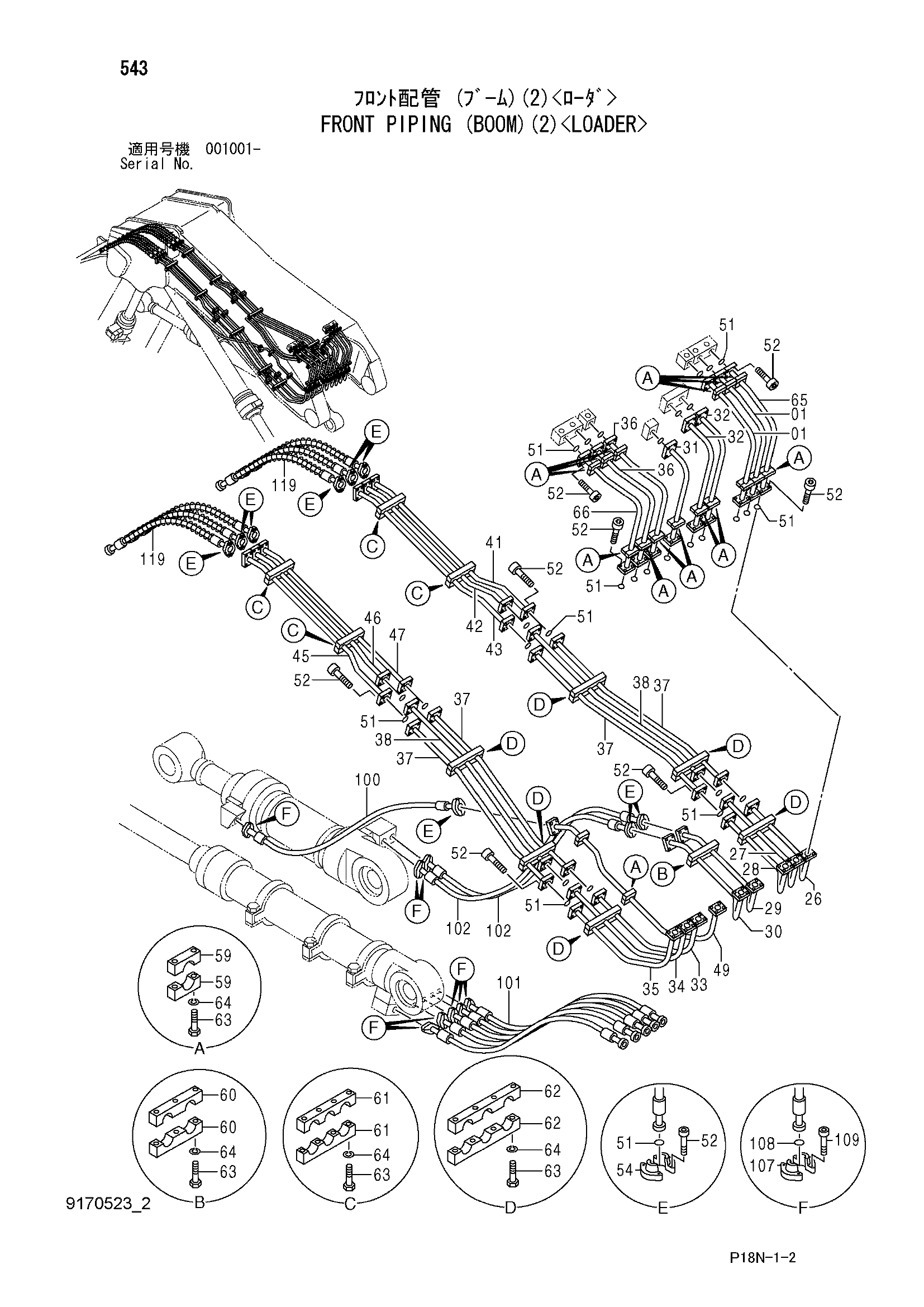

Заводская схема «Гидролинии рабочего оборудования (стрела)(2)<погрузчик>» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8073096 | Трубка | 2 |
| 26 | 8097305 | Трубка | 1 |
| 27 | 8072446 | Трубка | 1 |
| 28 | 8072445 | Трубка | 1 |
| 29 | 8073121 | Трубка | 1 |
| 30 | 8072447 | Трубка | 1 |
| 31 | 8072448 | Трубка | 1 |
| 32 | 8073098 | Трубка | 2 |
| 33 | 8072449 | Трубка | 1 |
| 34 | 8072450 | Трубка | 1 |
| 35 | 8097306 | Трубка | 1 |
| 36 | 8073097 | Трубка | 2 |
| 37 | 8072451 | Трубка | 4 |
| 38 | 8072452 | Трубка | 2 |
| 41 | 8072453 | Трубка | 1 |
| 42 | 8072455 | Трубка | 1 |
| 43 | 8072457 | Трубка | 1 |
| 45 | 8072454 | Трубка | 1 |
| 46 | 8072456 | Трубка | 1 |
| 47 | 8072458 | Трубка | 1 |
| 49 | 8072459 | Трубка | 1 |
| 51 | 4510170 | Уплотнительное кольцо | 39 |
| 52 | M342065 | Болт с внутренним шестигранником | 156 |
| 54 | 4169565 | Разъёмный фланец | 18 |
| 59 | 4357265 | Хомут трубки | 22 |
| 60 | 4357286 | Хомут трубки | 2 |
| 61 | 4401790 | Хомут трубки | 8 |
| 62 | 4401802 | Хомут трубки | 12 |
| 63 | J901402 | Болт | 65 |
| 64 | A590914 | Пружинная шайба | 65 |
| 65 | 8097338 | Трубка | 1 |
| 66 | 8097339 | Трубка | 1 |
| 100 | 4357729 | Шланг | 1 |
| 101 | 4192025 | Шланг | 5 |
| 102 | 4190298 | Шланг | 2 |
| 107 | 4169565 | Разъёмный фланец | 16 |
| 108 | 4510170 | Уплотнительное кольцо | 8 |
| 109 | M342065 | Болт с внутренним шестигранником | 32 |
| 119 | 4414815 | Шланг | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
