Пилотные гидролинии (центральный)(3-9-1)(экскаватор) — HITACHI EX5500-6

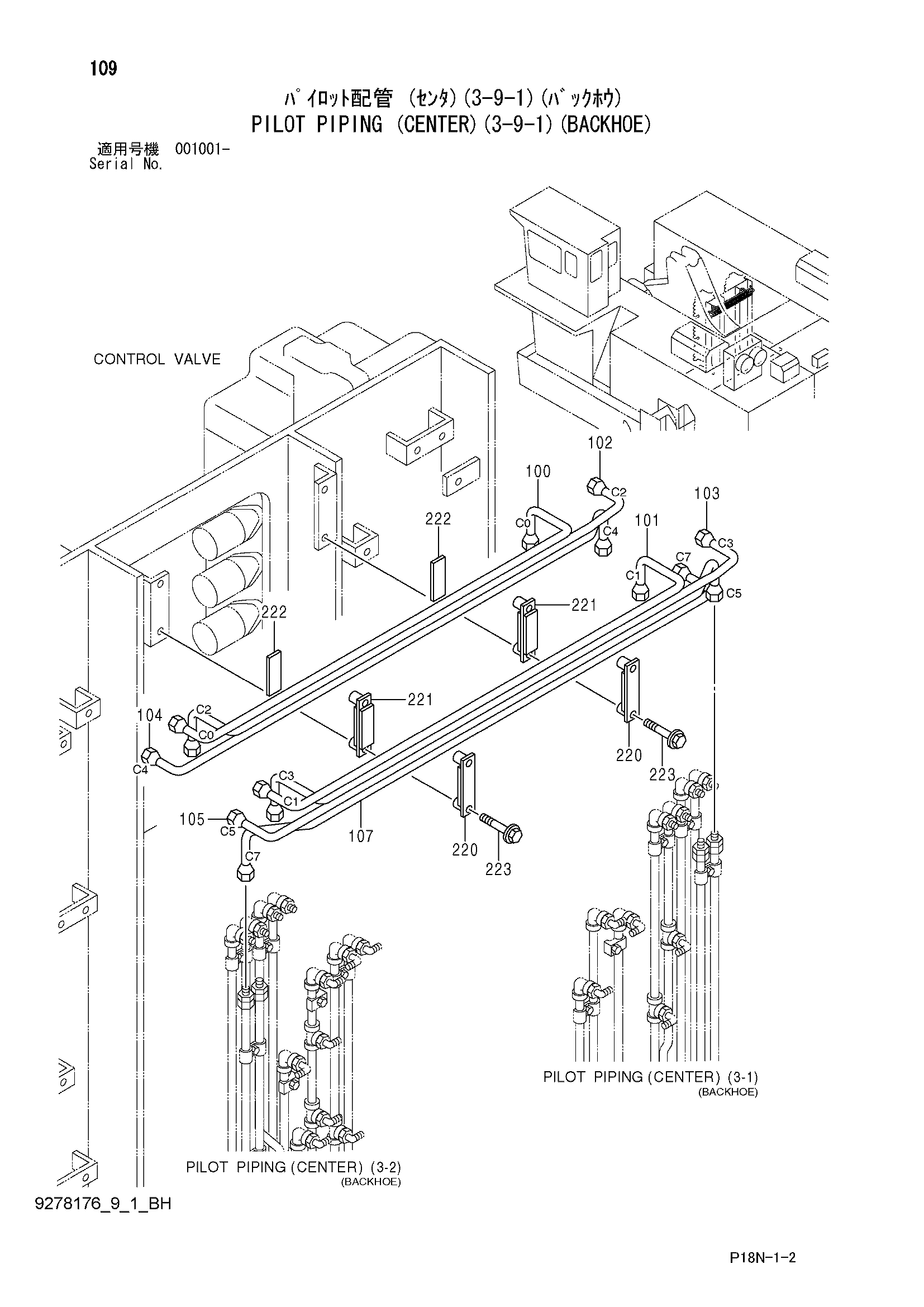

Заводская схема «Пилотные гидролинии (центральный)(3-9-1)(экскаватор)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 100 | 4400294 | Трубка (C0) | 1 |
| 101 | 4400295 | Трубка (C1) | 1 |
| 102 | 4400292 | Трубка (C2) | 1 |
| 103 | 4400293 | Трубка (C3) | 1 |
| 104 | 4400290 | Трубка (C4) | 1 |
| 105 | 4400291 | Трубка (C5) | 1 |
| 107 | 4400289 | Трубка (C7) | 1 |
| 220 | 9743906 | Хомут | 2 |
| 221 | 9746293 | Хомут | 2 |
| 222 | 4344541 | Резиновая прокладка | 2 |
| 223 | J271065 | Болт с шайбой | 4 |
| 223A | J901065 | Болт | 1 |
| 223B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
