Электрооборудование (левый) — HITACHI EX5500-6

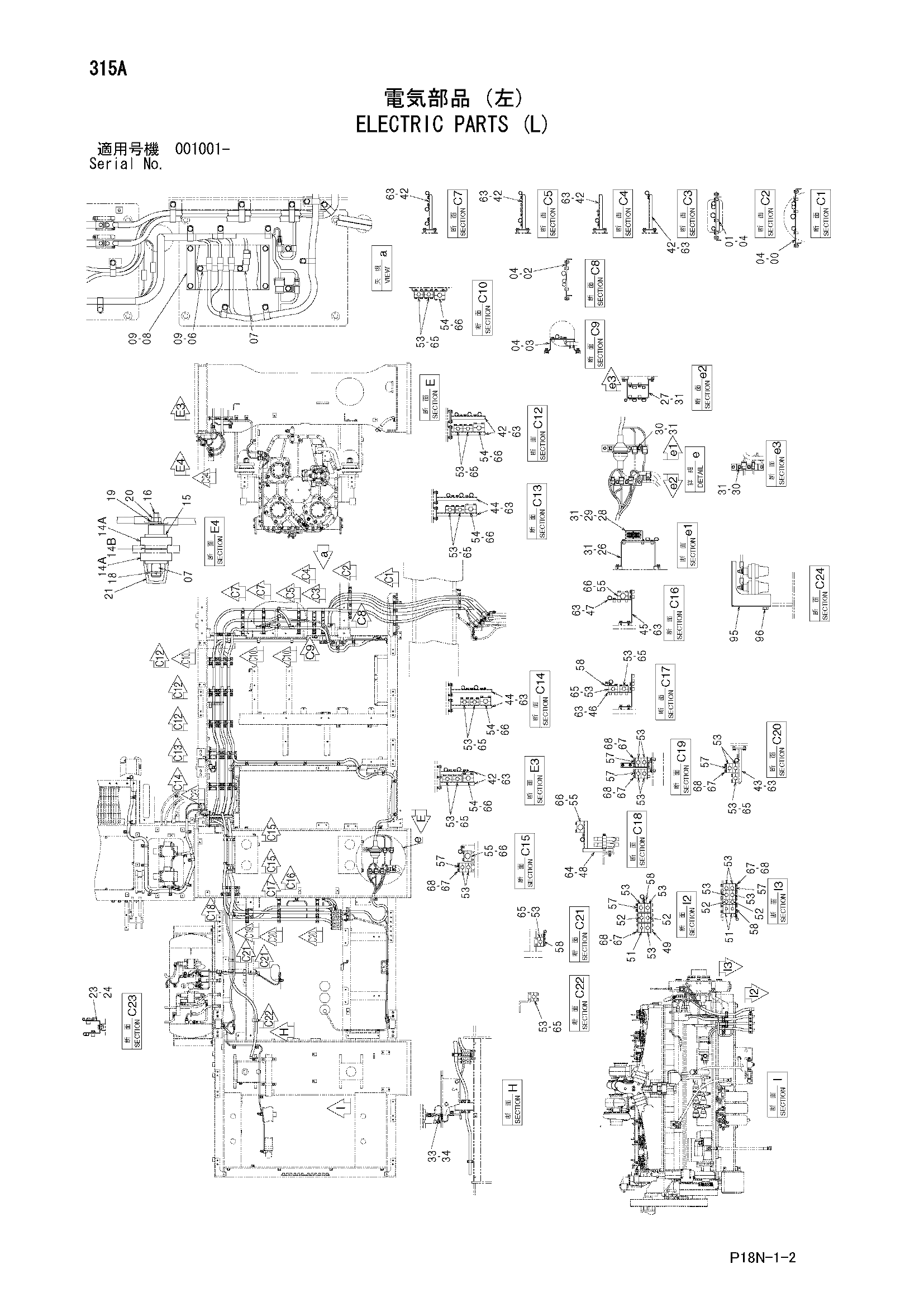

Заводская схема «Электрооборудование (левый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768640 | Кронштейн | 1 |
| 01 | 9768639 | Кронштейн | 1 |
| 02 | 9750504 | Кронштейн | 1 |
| 03 | 9768642 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 8 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4385564 | Кронштейн | 1 |
| 07 | 4470864 | Кронштейн | 1 |
| 08 | 4411957 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 6 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 14 | 4678551 замена: 4701764 | Втулка | 4 |
| 14 | 4701764 | Втулка | 2 |
| 14A | 4701017 | Втулка | 2 |
| 14B | 4701019 | Втулка | 1 |
| 15 | 4114405 | Шайба | 4 |
| 16 | 4675383 | Болт | 2 |
| 17 | M631619 | Корончатая гайка | 2 |
| 18 | A764028 | Шплинт | 2 |
| 19 | A590108 | Шайба | 2 |
| 20 | J950008 | Гайка | 2 |
| 21 | 4158607 | Колпачок | 2 |
| 23 | 9769472 | Кронштейн | 1 |
| 24 | J271025 | Болт с шайбой | 1 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 8111172 | Кронштейн | 1 |
| 27 | 8111174 | Кронштейн | 1 |
| 28 | 4626548 | Кронштейн | 1 |
| 29 | J460316 | Винт с шайбой | 3 |
| 30 | 4448037 | Кронштейн | 7 |
| 31 | J271025 | Болт с шайбой | 11 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4448037 | Кронштейн | 1 |
| 34 | 492848 | Болт | 1 |
| 42 | 9769077 | Кронштейн | 13 |
| 43 | 9769078 | Кронштейн | 2 |
| 44 | 9769079 | Кронштейн | 4 |
| 45 | 8111176 | Кронштейн | 1 |
| 46 | 9769081 | Кронштейн | 1 |
| 47 | 9769087 | Кронштейн | 1 |
| 48 | 8112463 | Кронштейн | 1 |
| 49 | 9769461 | Кронштейн | 1 |
| 51 | 4454817 | Хомут | 3 |
| 52 | 4454818 | Хомут | 4 |
| 53 | 4454814 | Хомут | 44 |
| 54 | 4637939 | Хомут | 9 |
| 55 | 4650365 | Хомут | 4 |
| 57 | 4454820 | Кронштейн | 12 |
| 58 | 9763899 | Кронштейн | 5 |
| 63 | J271025 | Болт с шайбой | 44 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | J271035 | Болт с шайбой | 2 |
| 64A | J901035 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | J271070 | Болт с шайбой | 50 |
| 65A | J901070 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | J271080 | Болт с шайбой | 26 |
| 66A | J901080 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | J901005 | Болт | 26 |
| 68 | J222010 | Шайба | 26 |
| 95 | 8115427 | Крышка | 1 |
| 96 | J271020 | Болт с шайбой | 2 |
| 96A | J901020 | Болт | 1 |
| 96B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
