Гидробак — HITACHI EX5500-5

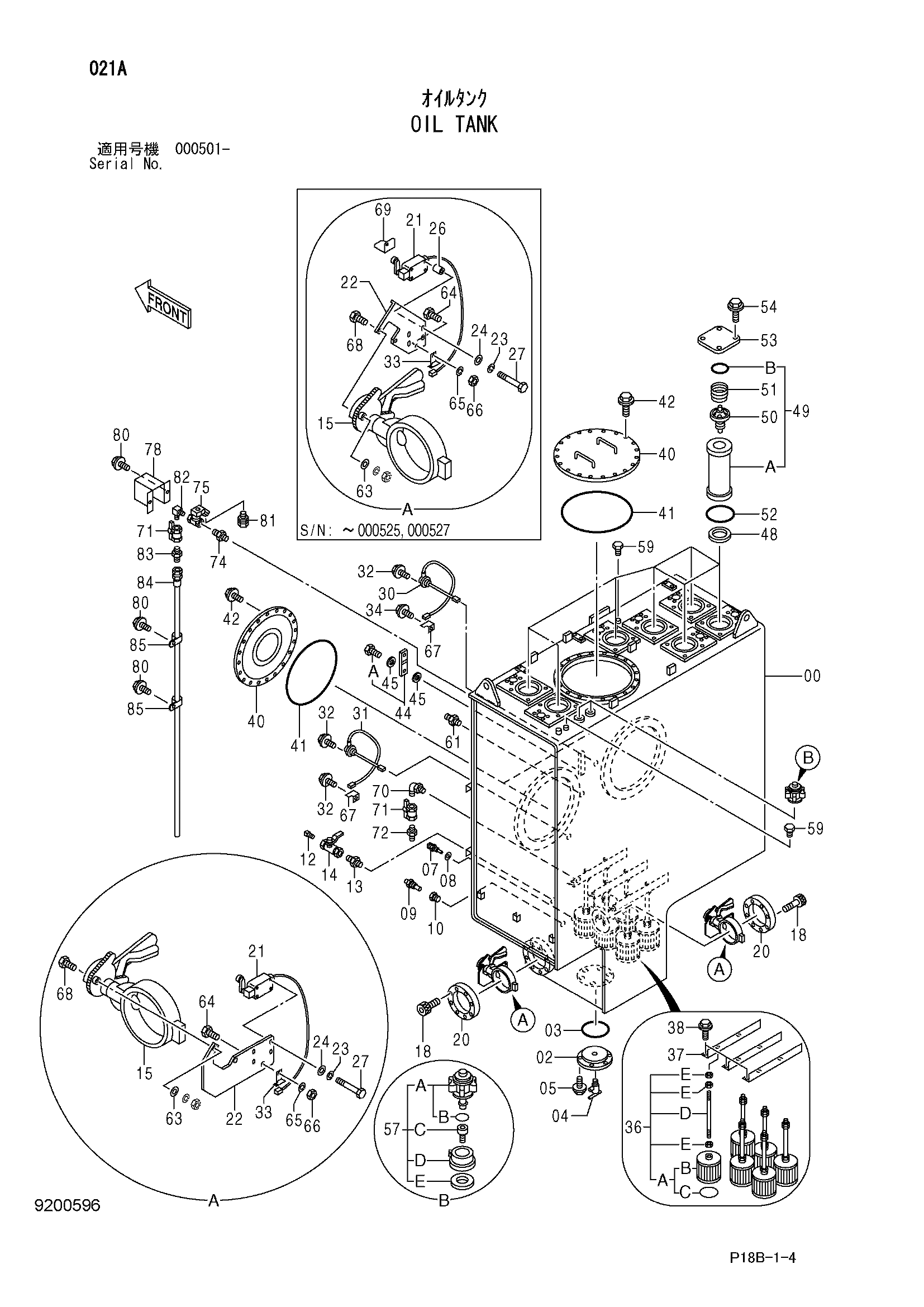

Заводская схема «Гидробак» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007781	Гидробак	1
02	4390046	Крышка	1
03	4153566	Уплотнительное кольцо	1
04	4094354	Кран	1
05	J011230	Болт с шайбой	6
05	J271230 замена: J901230	Болт с шайбой	6
07	4250260	Датчик	1
08	4250261	Прокладка	1
09	4257129	Блок	1
10	4257714	Переходник	1
12	94-2023	Пробка	1
13	4229648	Адаптер	1
13A	4509180	Уплотнительное кольцо	1
14	4209782	Шаровой клапан	1
15	4399583 замена: 4477463	Клапан	2
15	4477463 замена: 4646794	Клапан	2
15	4646794	Клапан	2
18	M342011	Болт с внутренним шестигранником	16
20	4445187	Фланец	2
21	4298612	Выключатель концевой	2
22	3082529	Кронштейн	2
22	3096096 замена: 3107256	Кронштейн	2
22	3107256	Кронштейн	2
23	A590906	Пружинная шайба	8
24	A590106	Плоская шайба	8
26	4402527	Проставка	8
27	J900635	Болт	8
27	J900616	Болт	8
30	4315415	Выключатель уровень	1
30A	4141171	Уплотнительное кольцо	1
31	4314752	Выключатель уровень	1
31A	4141171	Уплотнительное кольцо	1
32	J460512	Винт с шайбой	6
33	4336875	Кронштейн	2
33	4257159	Кронштейн	2
34	J011020	Болт с шайбой	2
34	J271020 замена: J901020	Болт с шайбой	2
36	4399133	Всасывающий фильтр	6
36A	4688141	Фильтрующий элемент	1
36B	4605029	Фильтрующий элемент	1
36C	4604341	Уплотнительное кольцо	1
36D	4604502	Болт центральный	1
36E	J950016	Гайка	3
37	4399176	Кронштейн	3
38	J031030	Болт с шайбой	6
38	J281030 замена: J901030	Болт с шайбой	6
40	8071249	Крышка	3
41	4399100	Уплотнительное кольцо	3
42	J011230	Болт с шайбой	60
42	J271230 замена: J901230	Болт с шайбой	60
44	8053499	Указатель уровня	1
44A	4100967	Болт	2
45	449558	Уплотнительная шайба	4
48	4250293	Резиновая прокладка	7
49	4287634	Фильтрующий элемент	7
49A	4333469	Фильтрующий элемент	1
49B	A810220	Уплотнительное кольцо	1
50	4271000	Клапан	7
51	4271001	Пружина	7
52	4153566	Уплотнительное кольцо	7
53	4344881	Крышка	7
54	J011030	Болт с шайбой	28
54	J271030 замена: J901030	Болт с шайбой	28
57	4178684	Сапун	2
57A	4222874	Фильтр	1
57B	953612	Уплотнительное кольцо	1
57C	M340516	Болт с внутренним шестигранником	3
57D	4222875	Корпус	1
57E	4222876	Манжета	1
59	A885003	Пробка	2
59A	4509180	Уплотнительное кольцо	1
61	A852144	Адаптер	1
61A	4506418	Уплотнительное кольцо	1
63	A590110	Плоская шайба	4
64	J901020	Болт	2
65	A590910	Пружинная шайба	2
66	J950010	Гайка	2
67	4336875	Кронштейн	2
68	J901040	Болт	4
69	4411199	Пластина	2
70	4061078	Угловой штуцер	1
70A	4506424	Уплотнительное кольцо	1
71	4203434	Шаровой клапан	2
72	94-1304	Адаптер	1
74	4208243	Адаптер	1
74A	4506424	Уплотнительное кольцо	1
75	4411269	Клапан	1
78	9751608	Крышка	1
80	J011020	Болт с шайбой	4
80	J271020 замена: J901020	Болт с шайбой	4
81	4416569	Разъём	1
82	4320827	Угловой штуцер	1
83	4086752	Адаптер	1
84	4411127	Шланг	1
85	4190264	Зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
