Пилотные гидролинии (центральный): 4-2 — HITACHI EX5500-5

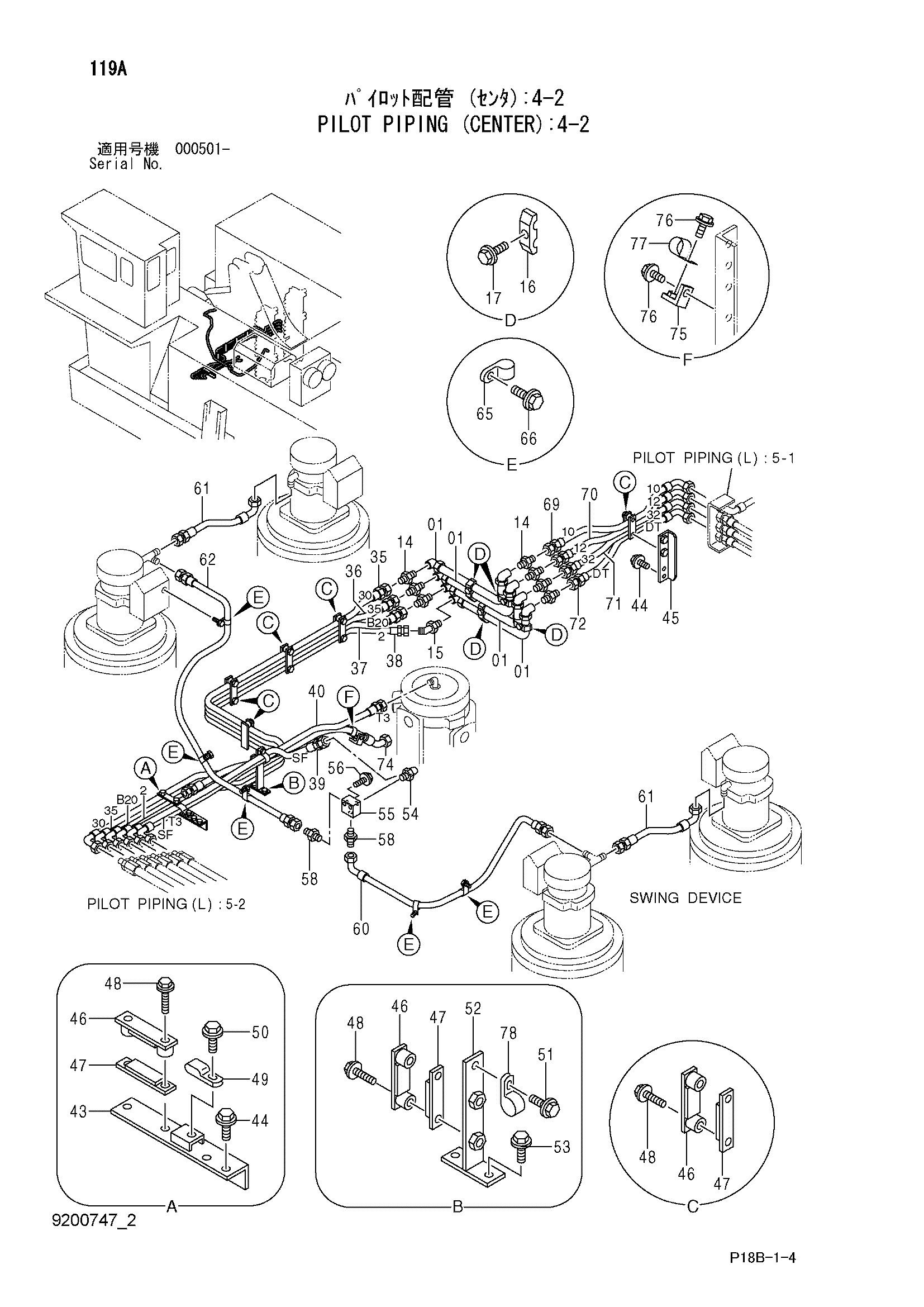

Заводская схема «Пилотные гидролинии (центральный): 4-2» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9750177 | Трубка | 4 |
| 14 | A852133 | Адаптер | 7 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852233 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4053593 | Хомут трубки | 4 |
| 17 | J011045 | Болт с шайбой | 4 |
| 17 | J271045 замена: J901045 | Болт с шайбой | 4 |
| 35 | 4401465 | Шланг (30) | 1 |
| 36 | 4401467 | Шланг (35) | 1 |
| 37 | 4383183 | Шланг (B02) | 1 |
| 38 | 4363751 | Шланг (2) | 1 |
| 39 | 4316560 | Шланг (SF) | 1 |
| 40 | 4330705 | Шланг (T3) | 1 |
| 43 | 9750174 | Кронштейн | 1 |
| 44 | J011235 | Болт с шайбой | 4 |
| 44 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 45 | 9750259 | Кронштейн | 1 |
| 46 | 9750172 замена: 9761796 | Хомут | 7 |
| 46 | 9761796 | Хомут | 7 |
| 47 | 9750173 | Хомут | 7 |
| 48 | J011055 | Болт с шайбой | 14 |
| 48 | J271055 замена: J901055 | Болт с шайбой | 14 |
| 49 | 4190282 | Зажим | 1 |
| 50 | J011020 | Болт с шайбой | 1 |
| 50 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 51 | J011030 | Болт с шайбой | 1 |
| 51 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 52 | 9750176 | Кронштейн | 1 |
| 53 | J011230 | Болт с шайбой | 2 |
| 53 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 54 | A852323 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4352952 | Блок | 1 |
| 56 | J011065 | Болт с шайбой | 2 |
| 56 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 58 | A852122 | Адаптер | 2 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4313257 | Шланг | 1 |
| 61 | 4313240 | Шланг | 2 |
| 62 | 4262275 | Шланг | 1 |
| 65 | 4190275 | Зажим | 5 |
| 66 | J011020 | Болт с шайбой | 4 |
| 66 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 69 | 4368501 | Шланг (10) | 1 |
| 70 | 4368500 | Шланг (12) | 1 |
| 71 | 4353885 | Шланг (32) | 1 |
| 72 | 4357337 | Шланг (DT) | 1 |
| 74 | 4387757 | Шланг | 1 |
| 75 | 9749843 | Кронштейн | 1 |
| 76 | J021030 | Болт с шайбой | 2 |
| 76 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 77 | 4190273 | Зажим | 1 |
| 78 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
