Реле короб — HITACHI EX5500-5

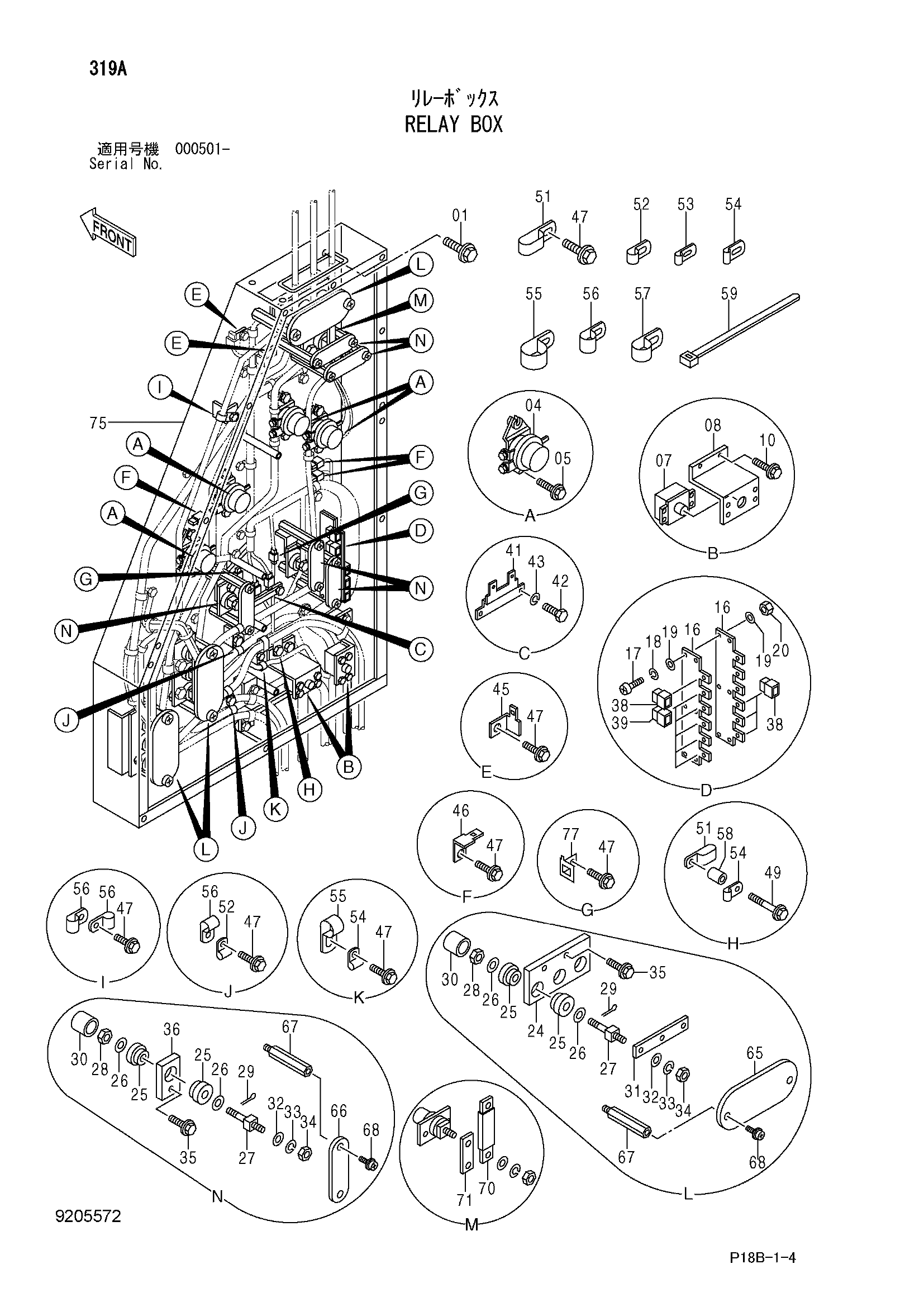

Заводская схема «Реле короб» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J031025 | Болт с шайбой | 6 |
| 01 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 04 | 4398041 | Реле аккумулятор | 4 |
| 05 | J020825 | Болт с шайбой | 8 |
| 05 | J260825 замена: J900825 | Болт с шайбой | 8 |
| 07 | 4447143 | Гидромолот | 2 |
| 08 | 4447112 | Кронштейн | 2 |
| 10 | J010816 | Болт с шайбой | 4 |
| 10 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 16 | 3069887 | Кронштейн | 2 |
| 17 | M430420 | Винт | 6 |
| 18 | A590904 | Пружинная шайба | 6 |
| 19 | A590104 | Плоская шайба | 12 |
| 20 | M500403 | Гайка | 6 |
| 24 | 4339850 | Пластина | 3 |
| 25 | 4155145 | Втулка | 24 |
| 26 | 4114405 | Шайба | 24 |
| 27 | 4188186 | Болт | 12 |
| 28 | M631619 | Корончатая гайка | 12 |
| 29 | A764028 | Шплинт | 12 |
| 30 | 4158607 | Колпачок | 12 |
| 31 | 4337474 | Пластина | 3 |
| 32 | A590110 | Плоская шайба | 12 |
| 33 | A590910 | Пружинная шайба | 12 |
| 34 | J950010 | Гайка | 12 |
| 35 | J011030 | Болт с шайбой | 9 |
| 35 | J271030 замена: J901030 | Болт с шайбой | 9 |
| 36 | 4401031 | Пластина | 3 |
| 38 | 4315323 | Фусибле-линк | 4 |
| 39 | 4315324 | Фусибле-линк | 5 |
| 41 | 4297280 | Кронштейн | 1 |
| 42 | J900812 | Болт | 2 |
| 43 | A590908 | Пружинная шайба | 2 |
| 45 | 4257159 | Кронштейн | 2 |
| 46 | 4336875 | Кронштейн | 3 |
| 47 | J021025 | Болт с шайбой | 25 |
| 47 | J271025 замена: J901025 | Болт с шайбой | 25 |
| 49 | J021060 | Болт с шайбой | 2 |
| 49 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 51 | 4192034 | Зажим (25X2) | 2 |
| 52 | 4190274 | Зажим (20) | 4 |
| 53 | 4190275 | Зажим (14) | 5 |
| 54 | 4190261 | Зажим (10) | 11 |
| 55 | 4190265 | Зажим (50) | 2 |
| 56 | 4192035 | Зажим (28) | 12 |
| 57 | 4190264 | Зажим (35) | 2 |
| 58 | 4407522 | Проставка | 2 |
| 59 | 4055311 | Ленточный зажим | 10 |
| 65 | 4428652 | Пластина | 3 |
| 66 | 4428653 | Пластина | 3 |
| 67 | 4428677 | Болт | 12 |
| 68 | J460620 | Винт с шайбой | 12 |
| 70 | 4457381 | Пластина | 1 |
| 71 | 4460661 | Пластина | 1 |
| 75 | 4460634 | Короб реле | 1 |
| 77 | 4448037 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
