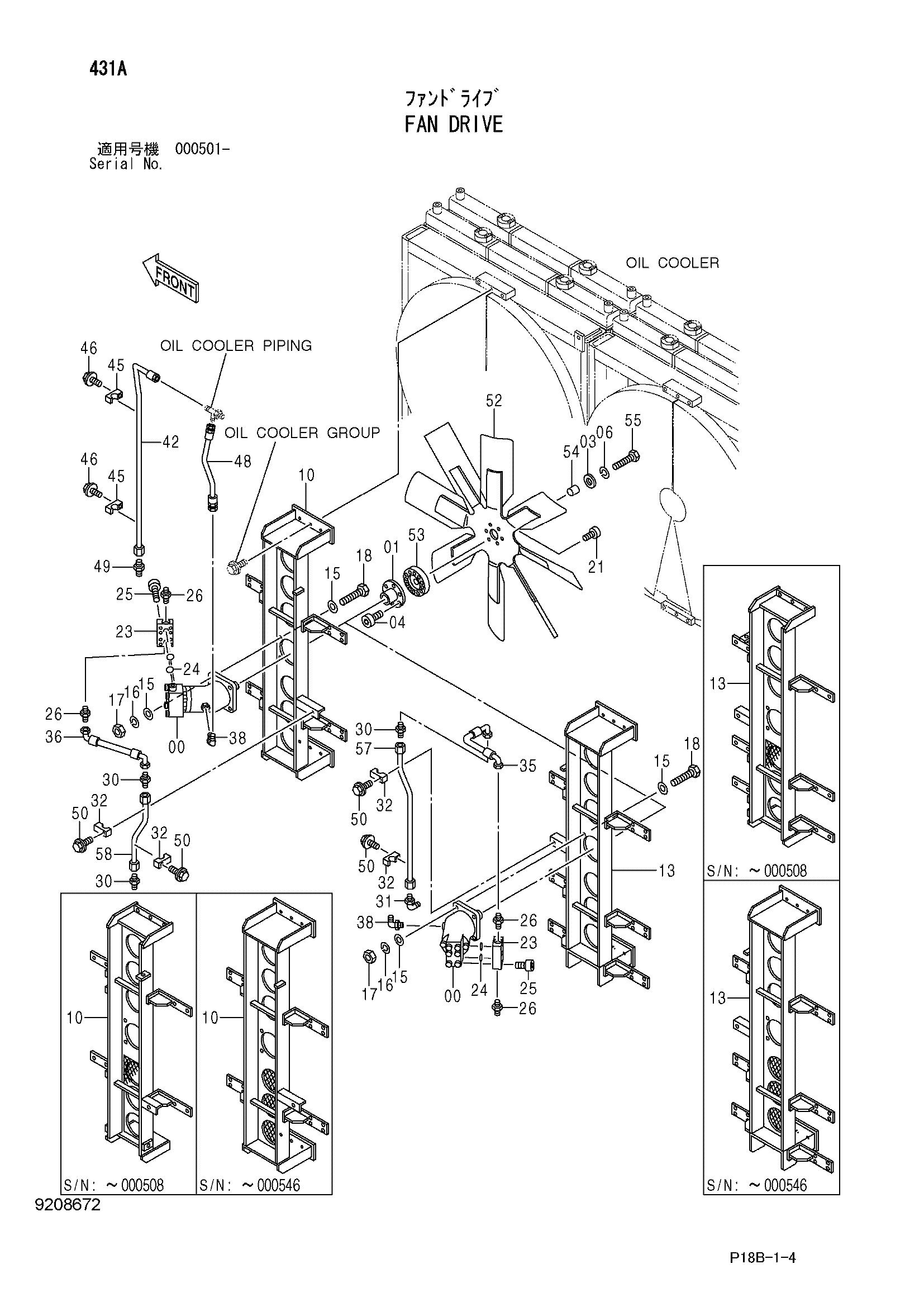

Вентилятор привод — HITACHI EX5500-5

Заводская схема «Вентилятор привод» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4390592	Гидромотор	2
01	4396684 замена: 4671859	Муфта	2
01	4671859	Муфта	2
03	J217085	Шайба	2
04	M341240	Болт с внутренним шестигранником	12
06	A590916	Пружинная шайба	2
10	6019353	Кронштейн	1
10	6021860 замена: 6025251	Кронштейн	1
10	6025251	Кронштейн	1
13	6019356	Кронштейн	1
13	6021856 замена: 6025252	Кронштейн	1
13	6025252	Кронштейн	1
15	A590116	Плоская шайба	16
16	A590916	Пружинная шайба	8
17	J950016	Гайка	8
18	J931660	Болт	8
21	M341240	Болт с внутренним шестигранником	12
23	3082505	Блок	2
24	4292382	Уплотнительное кольцо	4
25	M341271	Болт с внутренним шестигранником	16
26	A852166	Адаптер	4
26A	4506424	Уплотнительное кольцо	1
30	A852166	Адаптер	3
30A	4506424	Уплотнительное кольцо	1
31	A852366	Угловой штуцер	1
31A	4506424	Уплотнительное кольцо	1
32	4053595	Хомут трубки	4
35	4402722	Шланг	1
36	4402724	Шланг	1
38	A852344	Угловой штуцер	2
38A	4506418	Уплотнительное кольцо	1
42	9755116	Трубка	1
45	4053594	Хомут трубки	2
46	J011045	Болт с шайбой	2
46	J271045 замена: J901045	Болт с шайбой	2
48	4305006	Шланг	1
49	A852144	Адаптер	1
49A	4506418	Уплотнительное кольцо	1
50	J011255	Болт с шайбой	4
50	J271255 замена: J901255	Болт с шайбой	4
52	4455890	Вентилятор	2
53	4431706	Муфта	2
54	4431646	Проставка	2
55	J931600	Болт	2
57	9755114	Трубка	1
58	9755115	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
