Кондиционер: 1 — HITACHI EX5500-5

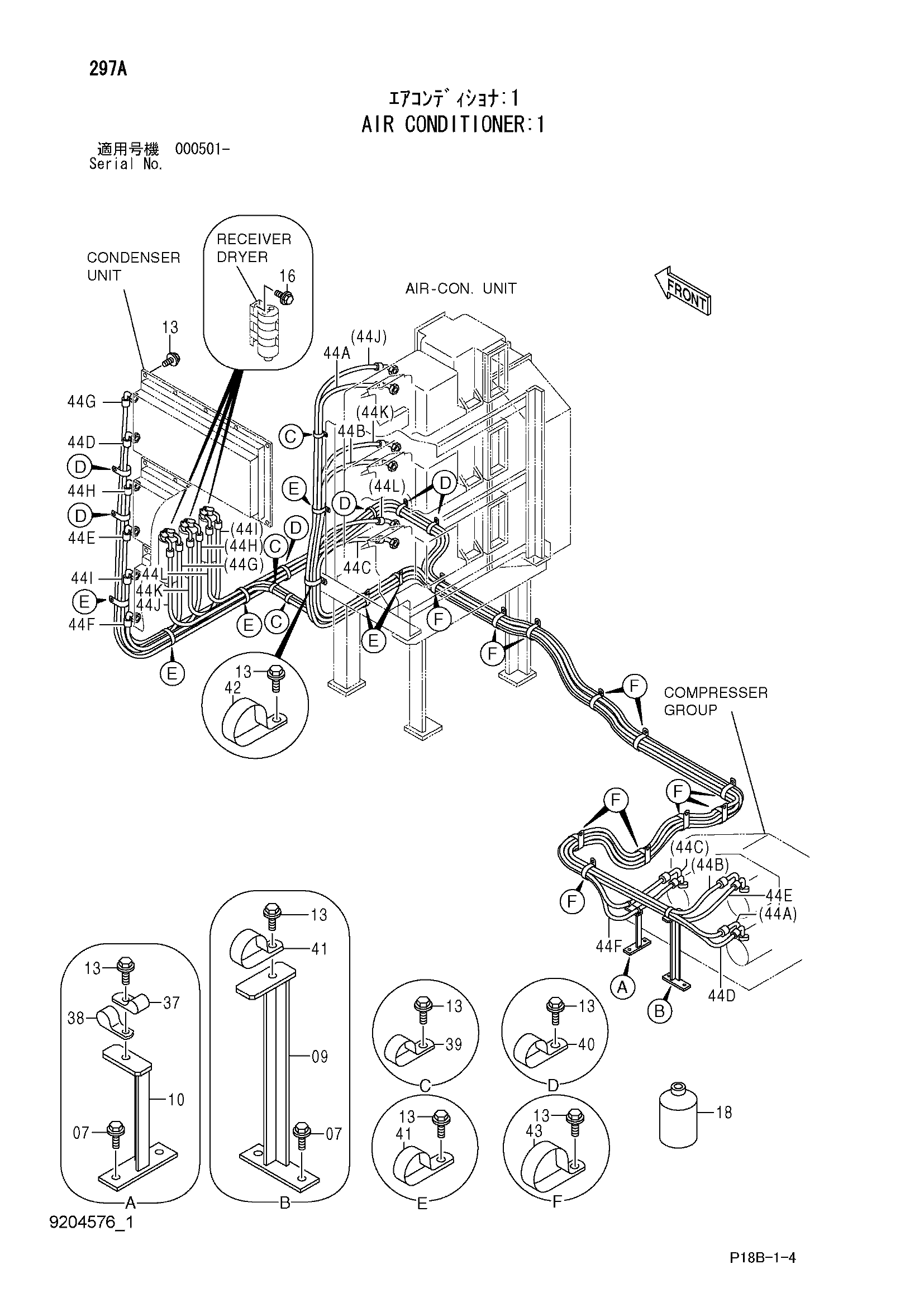

Заводская схема «Кондиционер: 1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | J021035 | Болт с шайбой | 4 |
| 07 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 09 | 9749699 | Кронштейн | 1 |
| 10 | 9749725 | Кронштейн | 1 |
| 13 | J011025 | Болт с шайбой | 30 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 30 |
| 16 | J010816 | Болт с шайбой | 6 |
| 16 | J260816 замена: J900816 | Болт с шайбой | 6 |
| 18 | 4347644 | GAS | 15 |
| 37 | 4190274 | Зажим (20) | 1 |
| 38 | 4190263 | Зажим (25) | 1 |
| 39 | 4190264 | Зажим (35) | 2 |
| 40 | 4190291 | Зажим (40) | 6 |
| 41 | 4190265 | Зажим (50) | 8 |
| 42 | 4193816 | Зажим (60) | 1 |
| 43 | 4204135 | Зажим (65) | 11 |
| 44A | 4400508 замена: 4606999 | Шланг радиатора | 1 |
| 44A | 4606999 | Шланг радиатора | 1 |
| 44A1 | 4343838 | Уплотнительное кольцо | 1 |
| 44A1 | 4639566 | Уплотнительное кольцо | 2 |
| 44B | 4400509 замена: 4606891 | Шланг радиатора | 1 |
| 44B | 4606891 | Шланг радиатора | 1 |
| 44B1 | 4343838 | Уплотнительное кольцо | 1 |
| 44B1 | 4639566 | Уплотнительное кольцо | 2 |
| 44C | 4400510 замена: 4607001 | Шланг радиатора | 1 |
| 44C | 4607001 | Шланг радиатора | 1 |
| 44C1 | 4343838 | Уплотнительное кольцо | 1 |
| 44C1 | 4639566 | Уплотнительное кольцо | 2 |
| 44D | 4602760 замена: 4607002 | Шланг радиатора | 1 |
| 44D | 4607002 | Шланг радиатора | 1 |
| 44D1 | 4343840 | Уплотнительное кольцо | 1 |
| 44D1 | 4639565 | Уплотнительное кольцо | 2 |
| 44E | 4602766 замена: 4607003 | Шланг радиатора | 1 |
| 44E | 4607003 | Шланг радиатора | 1 |
| 44E1 | 4343840 | Уплотнительное кольцо | 1 |
| 44E1 | 4639565 | Уплотнительное кольцо | 2 |
| 44F | 4602767 замена: 4607004 | Шланг радиатора | 1 |
| 44F | 4607004 | Шланг радиатора | 1 |
| 44F1 | 4343840 | Уплотнительное кольцо | 1 |
| 44F1 | 4639565 | Уплотнительное кольцо | 2 |
| 44G | 4602768 замена: 4607005 | Шланг радиатора | 1 |
| 44G | 4607005 | Шланг радиатора | 1 |
| 44G1 | 4343839 | Уплотнительное кольцо | 1 |
| 44G1 | 4639562 | Уплотнительное кольцо | 2 |
| 44H | 4602769 замена: 4607006 | Шланг радиатора | 1 |
| 44H | 4607006 | Шланг радиатора | 1 |
| 44H1 | 4343839 | Уплотнительное кольцо | 1 |
| 44H1 | 4639562 | Уплотнительное кольцо | 2 |
| 44I | 4602774 замена: 4607007 | Шланг радиатора | 1 |
| 44I | 4607007 | Шланг радиатора | 1 |
| 44I1 | 4343839 | Уплотнительное кольцо | 1 |
| 44I1 | 4639562 | Уплотнительное кольцо | 2 |
| 44J | 4400520 замена: 4607008 | Шланг радиатора | 1 |
| 44J | 4607008 | Шланг радиатора | 1 |
| 44J1 | 4343839 | Уплотнительное кольцо | 1 |
| 44J1 | 4639562 | Уплотнительное кольцо | 2 |
| 44K | 4400521 замена: 4607009 | Шланг радиатора | 1 |
| 44K | 4607009 | Шланг радиатора | 1 |
| 44K1 | 4343839 | Уплотнительное кольцо | 1 |
| 44K1 | 4639562 | Уплотнительное кольцо | 2 |
| 44L | 4400522 замена: 4607010 | Шланг радиатора | 1 |
| 44L | 4607010 | Шланг радиатора | 1 |
| 44L1 | 4343839 | Уплотнительное кольцо | 1 |
| 44L1 | 4603952 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
