Стрела (погрузчик) — HITACHI EX5500-5

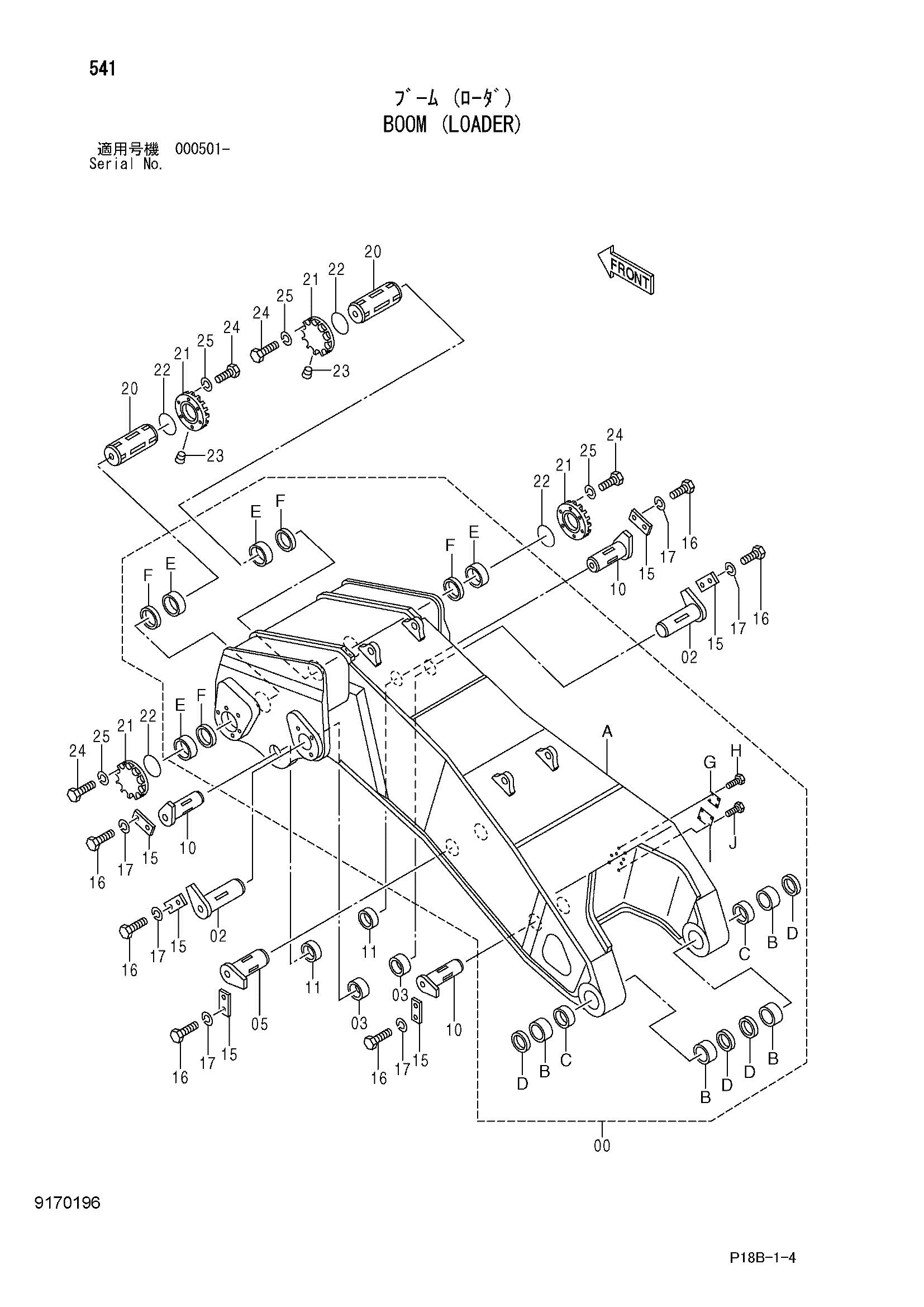

Заводская схема «Стрела (погрузчик)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9170197 | Стрела | 1 |
| 00B | 3082141 | Втулка | 4 |
| 00C | 4400645 | Проставка | 2 |
| 00D | 4402095 | Пылезащитное уплотнение | 4 |
| 00E | 4401022 | Втулка | 4 |
| 00F | 4401726 | Пылезащитное уплотнение | 4 |
| 00H | M492564 | Приводной винт | 4 |
| 00I | 3084731 | Информационная табличка | 1 |
| 00J | M492964 | Приводной винт | 4 |
| 02 | 8072107 | Палец | 2 |
| 03 | 4400639 | Проставка | 2 |
| 05 | 8072110 | Палец | 1 |
| 10 | 8072108 | Палец | 3 |
| 11 | 4194052 | Проставка | 2 |
| 15 | 4400647 | Пластина | 6 |
| 16 | J932460 | Болт | 12 |
| 17 | A590924 | Пружинная шайба | 12 |
| 20 | 3081213 | Палец | 2 |
| 21 | 3081514 | Крышка | 4 |
| 22 | 994995 | Уплотнительное кольцо | 4 |
| 23 | 94-2011 | Пробка | 2 |
| 24 | J932055 | Болт | 24 |
| 25 | A590920 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
