Обратные трубопроводы (центральный): 1-2 — HITACHI EX5500-5

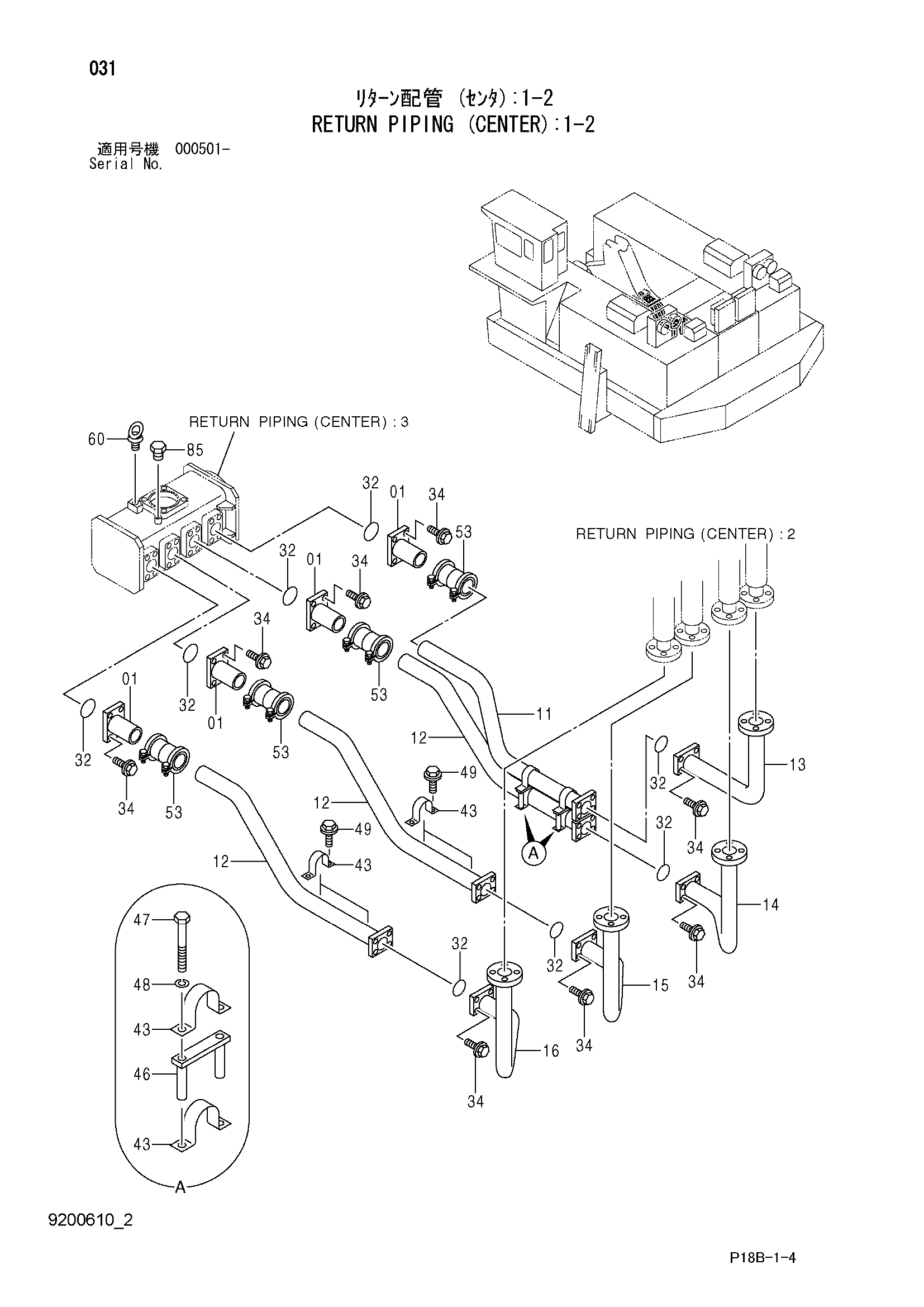

Заводская схема «Обратные трубопроводы (центральный): 1-2» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9749625 | Трубка | 4 |
| 11 | 8071442 | Трубка | 1 |
| 12 | 8071443 | Трубка | 3 |
| 13 | 8071444 | Трубка | 1 |
| 14 | 8071445 | Трубка | 1 |
| 15 | 8071446 | Трубка | 1 |
| 16 | 8071447 | Трубка | 1 |
| 32 | 4153541 | Уплотнительное кольцо | 8 |
| 34 | J011240 | Болт с шайбой | 32 |
| 34 | J271240 замена: J901240 | Болт с шайбой | 32 |
| 43 | 4000909 | Хомут трубки | 8 |
| 46 | 9749627 | Хомут | 2 |
| 47 | J901006 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
| 49 | J011020 | Болт с шайбой | 8 |
| 49 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 53 | 4071215 | Муфта | 4 |
| 60 | 960821 | Болт проушина | 1 |
| 85 | A885002 | Пробка | 1 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
