Пилотный клапан (погрузчик) — HITACHI EX5500-5

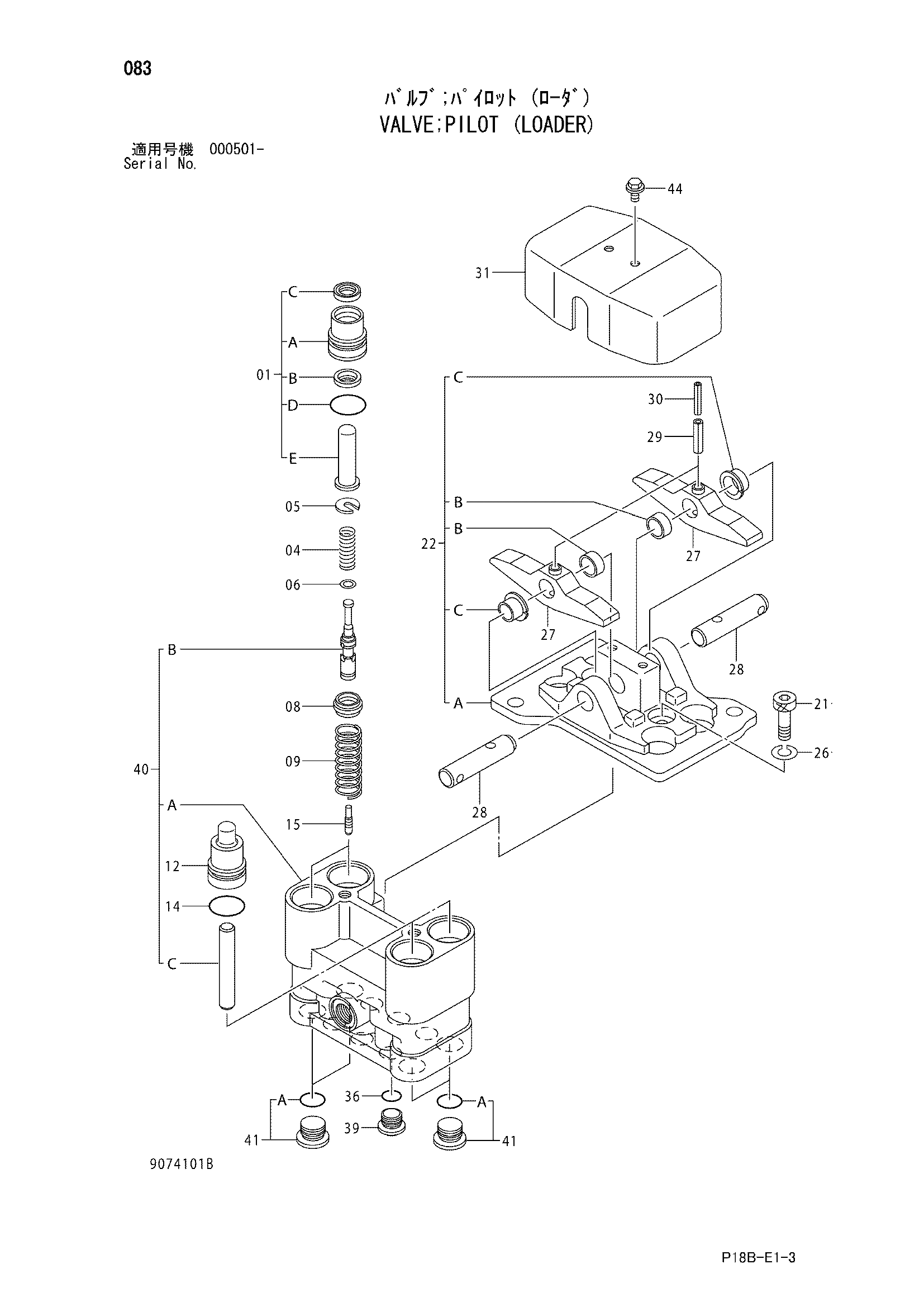

Заводская схема «Пилотный клапан (погрузчик)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074101 | Пилотный клапан | 1 | |
| 01 | 9089355 | Пусхер в сборе | 2 |
| 01A | 3047596 | Втулка | 1 |
| 01B | 4240151 | Масляное уплотнение | 1 |
| 01C | 4240150 | Пылезащитное уплотнение | 1 |
| 01D | A810025 | Уплотнительное кольцо | 1 |
| 01E | 3037664 | Толкатель | 1 |
| 04 | 4190088 | Пружина сжатия | 2 |
| 05 | 4177777 | Проставка | 2 |
| 06 | 4173208 | Регулировочная шайба | 10 |
| 08 | 4203412 | Направляющая пружины | 2 |
| 09 | 4203413 | Пружина сжатия | 2 |
| 12 | 4186749 | Ограничитель | 2 |
| 14 | A810025 | Уплотнительное кольцо | 2 |
| 15 | 4184929 | Поршень | 2 |
| 21 | J781025 | Болт с внутренним шестигранником | 2 |
| 22 | 9085785 | Держатель | 1 |
| 22A | 2027534 | Держатель | 1 |
| 22B | 4238834 | Втулка | 2 |
| 22C | 4274716 | Втулка | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | 3035803 | Кулачок | 2 |
| 28 | 4190983 | Палец | 2 |
| 29 | 4027427 | Пружинный штифт | 2 |
| 30 | 4213419 | Пружинный штифт | 2 |
| 31 | 2022964 | Крышка | 1 |
| 36 | 964255 | Уплотнительное кольцо | 4 |
| 39 | 4208977 | Пробка | 4 |
| 40 | 7027093 | Корпус | 1 |
| 41 | 9111583 | Пробка | 4 |
| 41A | 4278942 | Уплотнительное кольцо | 1 |
| 44 | J020612 | Болт с шайбой | 2 |
| 44 | J260612 замена: J900612 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
