Рама (левый) — HITACHI EX5500-5

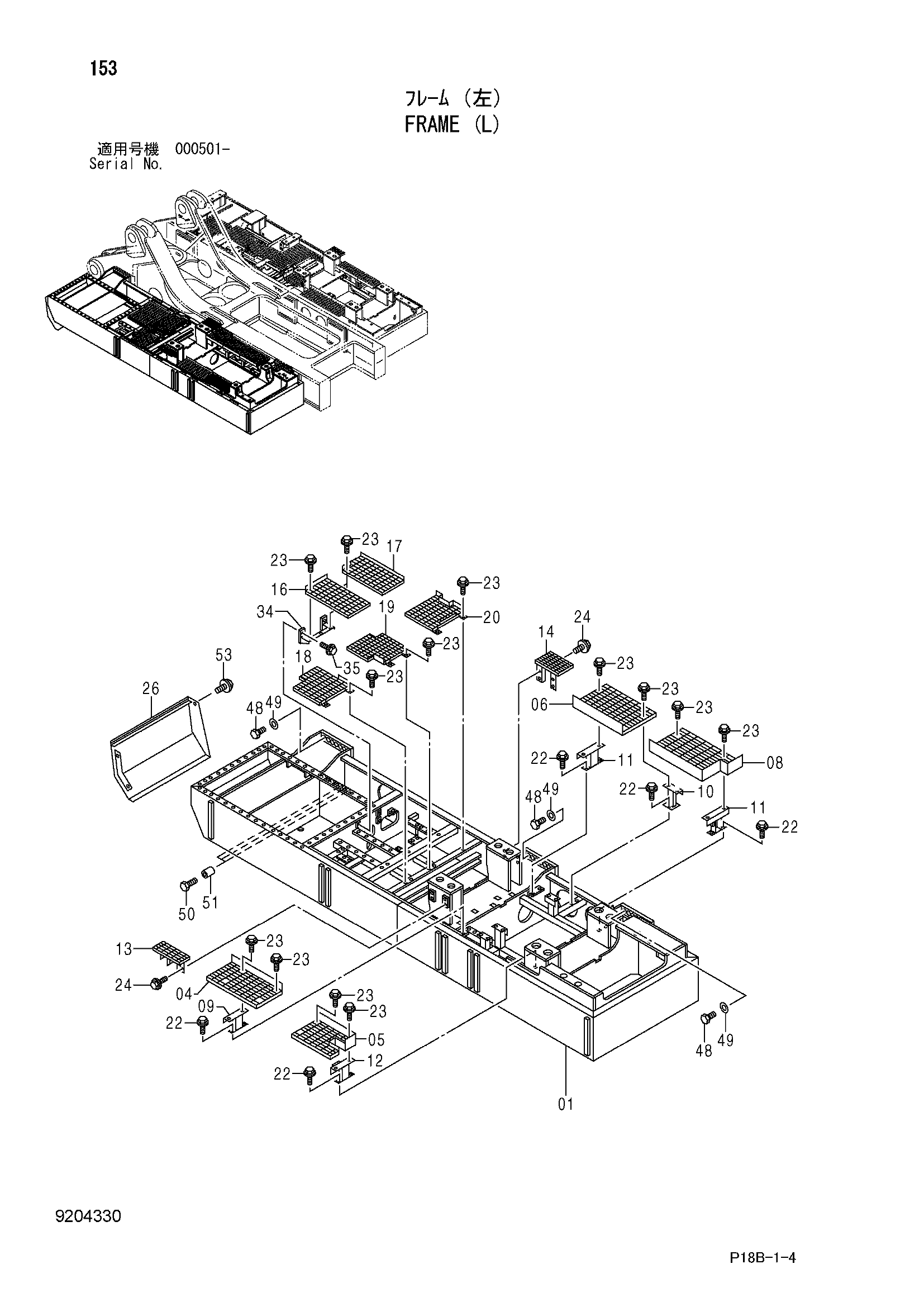

Заводская схема «Рама (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5007570 | Платформа (левый) | 1 |
| 04 | 8085469 | Ступень | 1 |
| 05 | 7041053 | Ступень | 1 |
| 06 | 7041051 | Ступень | 1 |
| 08 | 7041052 | Ступень | 1 |
| 09 | 8072327 | Кронштейн | 1 |
| 10 | 8072325 | Кронштейн | 1 |
| 11 | 8072326 | Кронштейн | 2 |
| 12 | 8085797 | Кронштейн | 1 |
| 13 | 8072346 | Ступень | 1 |
| 14 | 8072347 | Ступень | 1 |
| 16 | 8071984 | Ступень | 1 |
| 17 | 8071982 | Ступень | 1 |
| 18 | 7034469 | Ступень | 1 |
| 19 | 7034470 | Ступень | 1 |
| 20 | 7034466 | Ступень | 1 |
| 22 | J021240 | Болт с шайбой | 10 |
| 22 | J271240 замена: J901240 | Болт с шайбой | 10 |
| 23 | J031035 | Болт с шайбой | 40 |
| 23 | J281035 замена: J901035 | Болт с шайбой | 40 |
| 24 | J021225 | Болт с шайбой | 8 |
| 24 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 26 | 8072419 | Крышка | 1 |
| 34 | 8072711 | Кронштейн | 1 |
| 35 | J021035 | Болт с шайбой | 4 |
| 35 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 48 | J833602 | Болт | 39 |
| 49 | 4114410 | Шайба | 39 |
| 50 | J833618 | Болт | 3 |
| 51 | 4406546 | Проставка | 3 |
| 53 | J031025 | Болт с шайбой | 4 |
| 53 | J281025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
