Быстрый заправка система: 1 — HITACHI EX5500-5

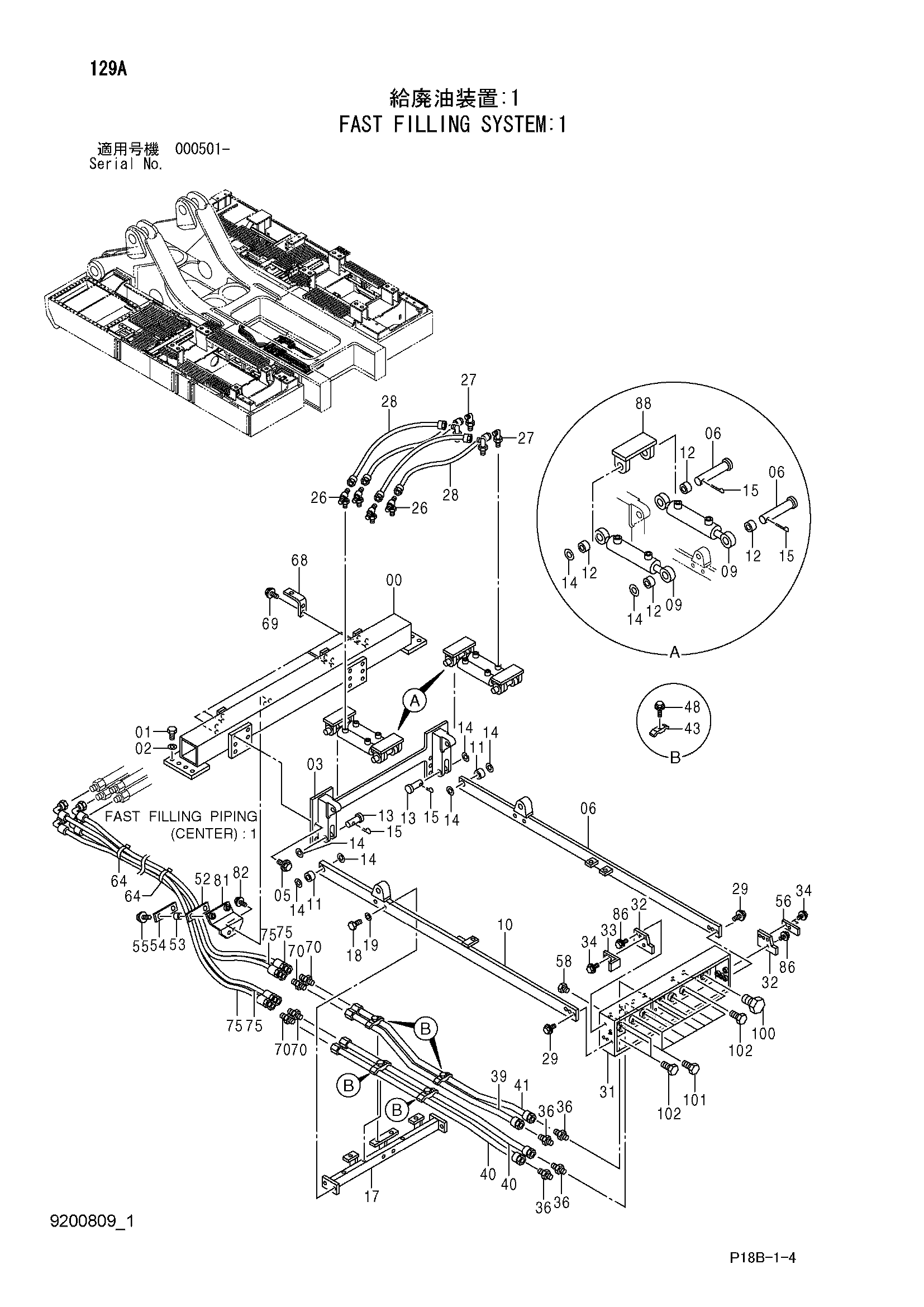

Заводская схема «Быстрый заправка система: 1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034573 | Опора | 1 |
| 01 | J931660 | Болт | 8 |
| 02 | 4114405 | Шайба | 8 |
| 03 | 8082709 | Кронштейн | 1 |
| 05 | J021235 | Болт с шайбой | 12 |
| 05 | J271230 замена: J901230 | Болт с шайбой | 12 |
| 06 | 8082708 | Рукоять | 1 |
| 09 | 4192430 | Гидроцилиндр. подъём | 4 |
| 10 | 8082710 | Рукоять | 1 |
| 11 | 4192415 | Втулка | 2 |
| 12 | 4192416 | Втулка | 8 |
| 13 | 4192417 | Палец | 2 |
| 14 | A590124 | Плоская шайба | 10 |
| 15 | A766040 | Шплинт | 6 |
| 16 | 4448173 | Палец | 4 |
| 17 | 8072171 | Рукоять | 1 |
| 18 | J931655 | Болт | 4 |
| 19 | A590916 | Пружинная шайба | 4 |
| 26 | A852522 | Тройник | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 4 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4327967 | Шланг | 4 |
| 29 | J011250 | Болт с шайбой | 6 |
| 29 | J271250 замена: J901250 | Болт с шайбой | 6 |
| 31 | 7041261 | Панель | 1 |
| 32 | 4192418 | Ограничитель | 2 |
| 33 | 4192419 | Кронштейн | 1 |
| 34 | J021020 | Болт с шайбой | 4 |
| 34 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 36 | 4042033 | Адаптер | 4 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 9751548 | Трубка | 1 |
| 40 | 9750029 | Трубка | 2 |
| 41 | 9751547 | Трубка | 1 |
| 43 | 4053596 | Хомут трубки | 4 |
| 48 | J011255 | Болт с шайбой | 4 |
| 48 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 52 | 4401612 | Резиновая прокладка | 1 |
| 53 | 4401703 | Проставка | 2 |
| 54 | 9736384 | Пластина | 1 |
| 55 | J011260 | Болт с шайбой | 2 |
| 55 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 56 | 4208658 | Ограничитель | 1 |
| 58 | A885006 | Пробка | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4055312 | Ленточный зажим | 2 |
| 68 | 4416640 | Кронштейн | 6 |
| 69 | J011230 | Болт с шайбой | 12 |
| 69 | J271230 замена: J901230 | Болт с шайбой | 12 |
| 70 | 4042033 | Адаптер | 4 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 75 | 4415426 | Шланг | 4 |
| 81 | 9752147 | Кронштейн | 1 |
| 82 | J021225 | Болт с шайбой | 2 |
| 82 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 86 | J011240 | Болт с шайбой | 4 |
| 86 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 88 | 9756058 | Кронштейн | 4 |
| 100 | 4291578 | Пробка | 1 |
| 101 | 4505388 | Пробка | 10 |
| 102 | 4291577 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
