Крыло (левый) — HITACHI EX5500-5

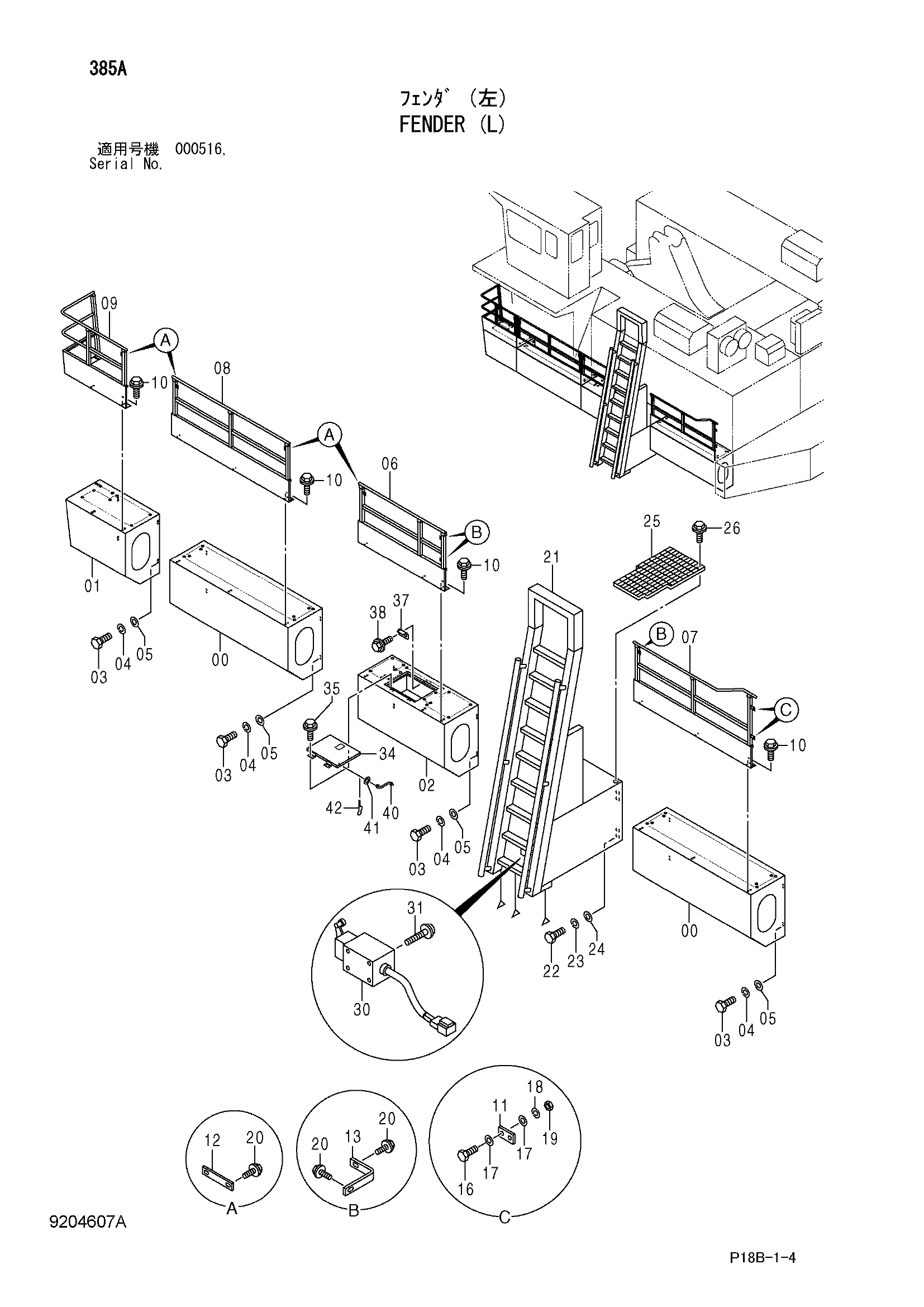

Заводская схема «Крыло (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009254 | Крыло | 2 |
| 01 | 5009253 | Крыло | 1 |
| 02 | 5009255 | Крыло | 1 |
| 03 | J931640 | Болт | 32 |
| 04 | A590916 | Пружинная шайба | 32 |
| 05 | J217085 | Шайба | 32 |
| 06 | 7045440 | Защитный кожух | 1 |
| 07 | 7045441 | Защитный кожух | 1 |
| 08 | 7045439 | Защитный кожух | 1 |
| 09 | 6022332 | Защитный кожух | 1 |
| 10 | J271240 | Болт с шайбой | 24 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4364672 | Пластина | 2 |
| 12 | 4614231 | Пластина | 2 |
| 13 | 4615786 | Пластина | 4 |
| 16 | J901240 | Болт | 4 |
| 17 | 4249324 | Шайба | 8 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | J950012 | Гайка | 4 |
| 20 | J281235 | Болт с шайбой | 12 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 21 | 4702571 | Лестница | 1 |
| 22 | J931635 | Болт | 8 |
| 23 | A590916 | Пружинная шайба | 8 |
| 24 | J217085 | Шайба | 8 |
| 25 | 7034478 | Ступень | 1 |
| 26 | J281030 | Болт с шайбой | 4 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 30 | 4283800 | Выключатель концевой | 1 |
| 31 | J450435 | Винт с шайбой | 4 |
| 34 | 7045144 | Крышка | 1 |
| 35 | J260820 | Болт с шайбой | 4 |
| 35A | J900820 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 37 | 9761273 | Ограничитель | 1 |
| 38 | J271045 | Болт с шайбой | 2 |
| 38A | J901045 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 9754949 | Стойка | 1 |
| 41 | A590106 | Плоская шайба | 1 |
| 42 | 4022696 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
