Быстрый заправка трубопроводы (левый) — HITACHI EX5500-5

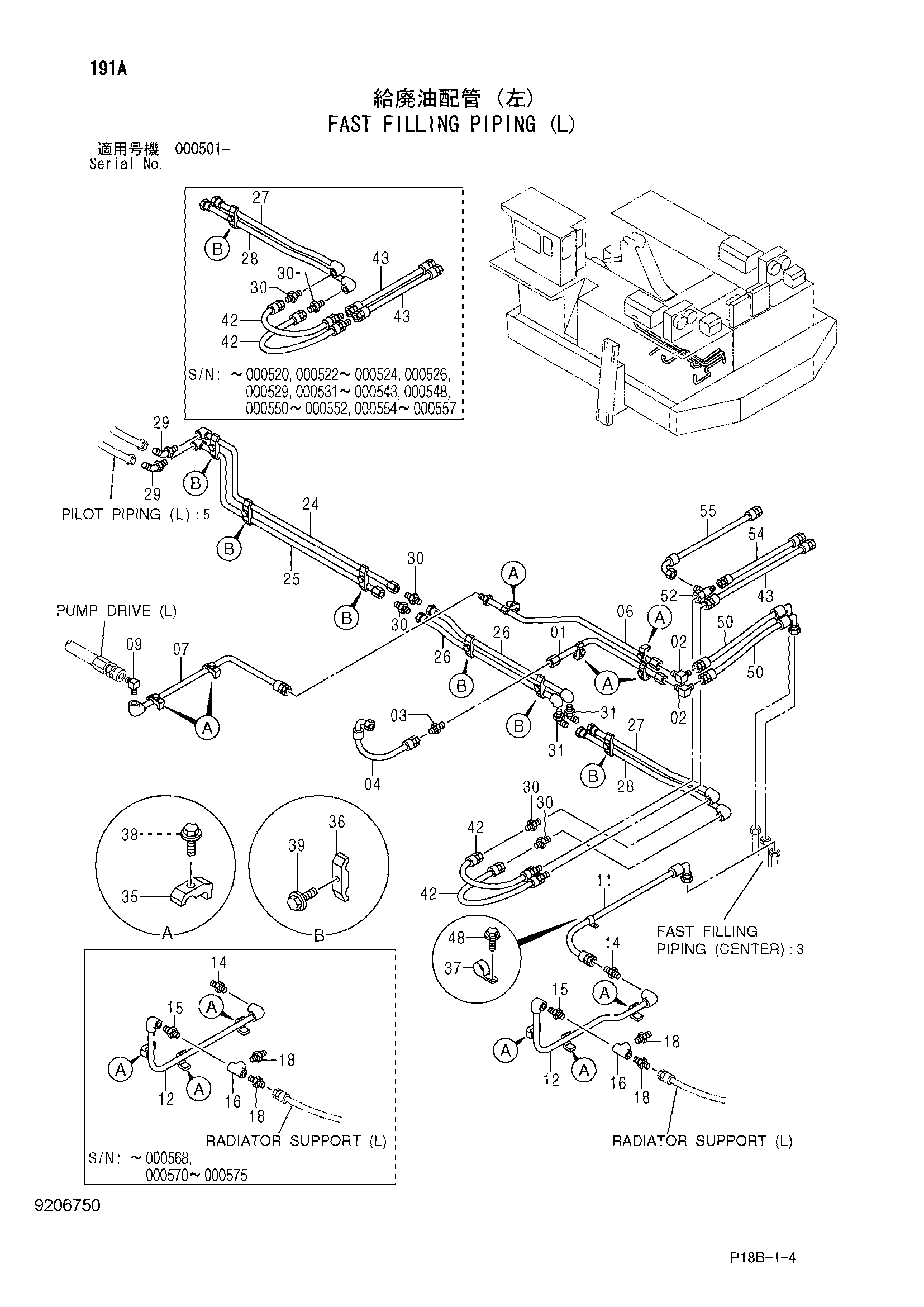

Заводская схема «Быстрый заправка трубопроводы (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9757517 | Трубка | 1 |
| 02 | 94-1404 | Угловой штуцер | 2 |
| 03 | 4221278 | Адаптер | 1 |
| 04 | 4458060 замена: 4485416 | Шланг | 1 |
| 04 | 4485416 | Шланг | 1 |
| 06 | 9757518 | Трубка | 1 |
| 07 | 9750310 | Трубка | 1 |
| 09 | 4156433 | Угловой штуцер | 1 |
| 11 | 4359377 | Шланг | 1 |
| 12 | 9750311 | Трубка | 1 |
| 12 | 8112703 | Трубка | 1 |
| 14 | 4042033 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4208243 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 94-0663 | Тройник | 1 |
| 18 | 94-1304 | Адаптер | 2 |
| 24 | 9750063 | Трубка | 1 |
| 25 | 9750064 | Трубка | 1 |
| 26 | 9750312 | Трубка | 2 |
| 27 | 9757514 | Трубка | 1 |
| 28 | 9757515 | Трубка | 1 |
| 29 | 4190244 | Угловой штуцер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4200466 | Адаптер | 4 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4154671 | Угловой штуцер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4053595 | Хомут трубки | 9 |
| 36 | 4053593 | Хомут трубки | 6 |
| 37 | 4192035 | Зажим | 1 |
| 38 | J011255 | Болт с шайбой | 9 |
| 38 | J271255 замена: J901255 | Болт с шайбой | 9 |
| 39 | J011040 | Болт с шайбой | 6 |
| 39 | J271040 замена: J901040 | Болт с шайбой | 6 |
| 42 | 4402618 | Шланг | 2 |
| 43 | 4269837 | Шланг | 2 |
| 43 | 4269837 | Шланг | 1 |
| 48 | J011025 | Болт с шайбой | 1 |
| 48 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 50 | 4412976 | Шланг | 2 |
| 52 | 4246672 | Соединительный штуцер | 1 |
| 54 | 4474673 | Шланг | 1 |
| 55 | 4605144 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
