Крышка (гусеница) — HITACHI EX5500-5

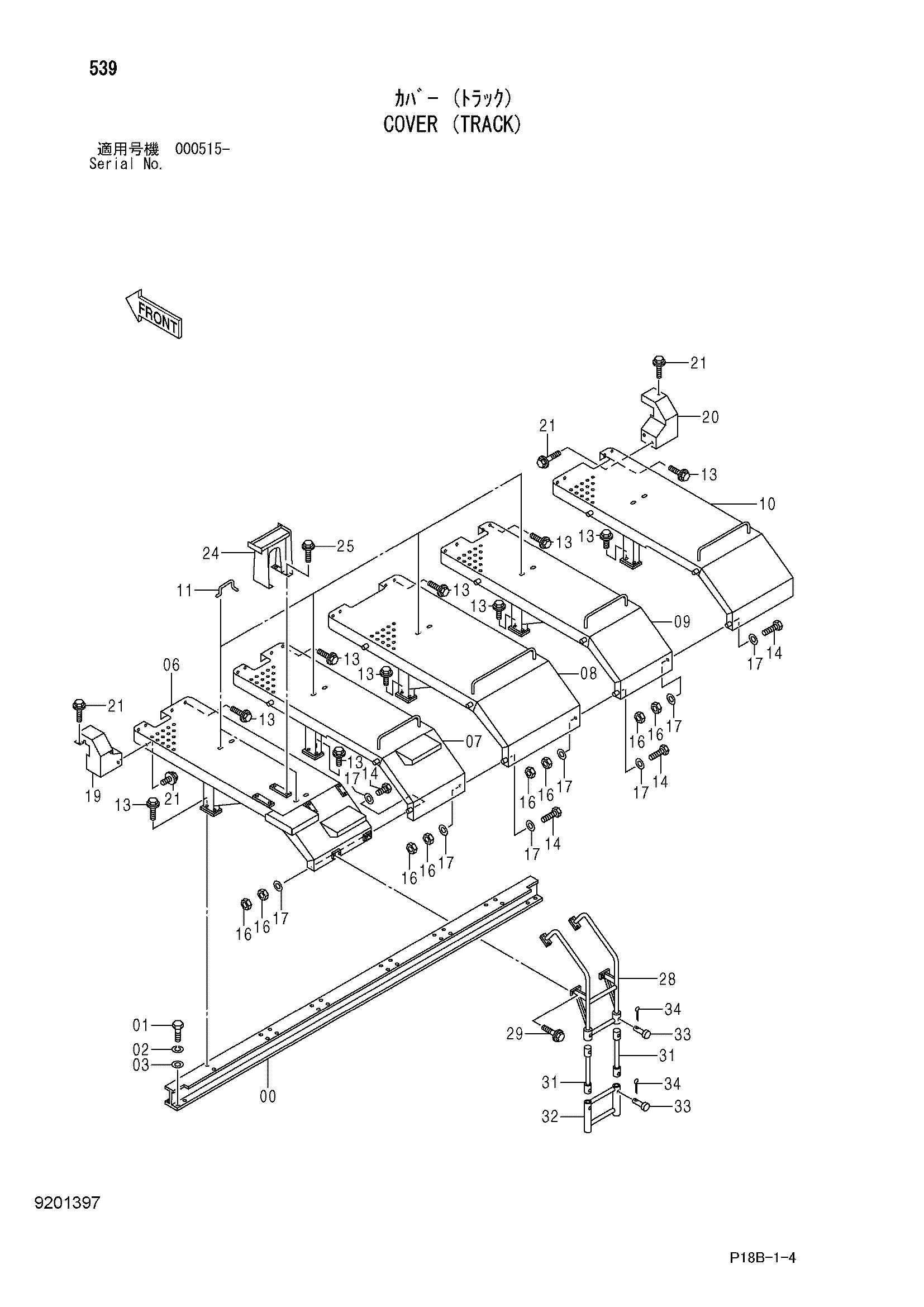

Заводская схема «Крышка (гусеница)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072354 | Опора | 1 |
| 01 | J931640 | Болт | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 03 | J222016 | Шайба | 8 |
| 06 | 6020598 | Крышка | 1 |
| 07 | 6020599 | Крышка | 1 |
| 08 | 6020600 | Крышка | 1 |
| 09 | 6020602 | Крышка | 1 |
| 10 | 6020601 | Крышка | 1 |
| 11 | 4189865 | Рукоятка | 6 |
| 13 | J031235 | Болт с шайбой | 40 |
| 13 | J281235 замена: J901235 | Болт с шайбой | 40 |
| 14 | J901260 | Болт | 12 |
| 16 | J950012 | Гайка | 24 |
| 17 | 4249324 | Шайба | 24 |
| 19 | 7034686 | Крышка | 1 |
| 20 | 7034687 | Крышка | 1 |
| 21 | J031225 | Болт с шайбой | 6 |
| 21 | J281225 замена: J901225 | Болт с шайбой | 6 |
| 24 | 7034685 | Ступень | 1 |
| 25 | J011225 | Болт с шайбой | 4 |
| 25 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 28 | 8086376 | Ступень | 1 |
| 29 | J271230 | Болт с шайбой | 8 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4200559 | Канат провод | 2 |
| 32 | 9750271 | Ступень | 1 |
| 33 | 4200558 | Палец | 4 |
| 34 | A764020 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
