Рукоять (экскаватор) — HITACHI EX5500-5

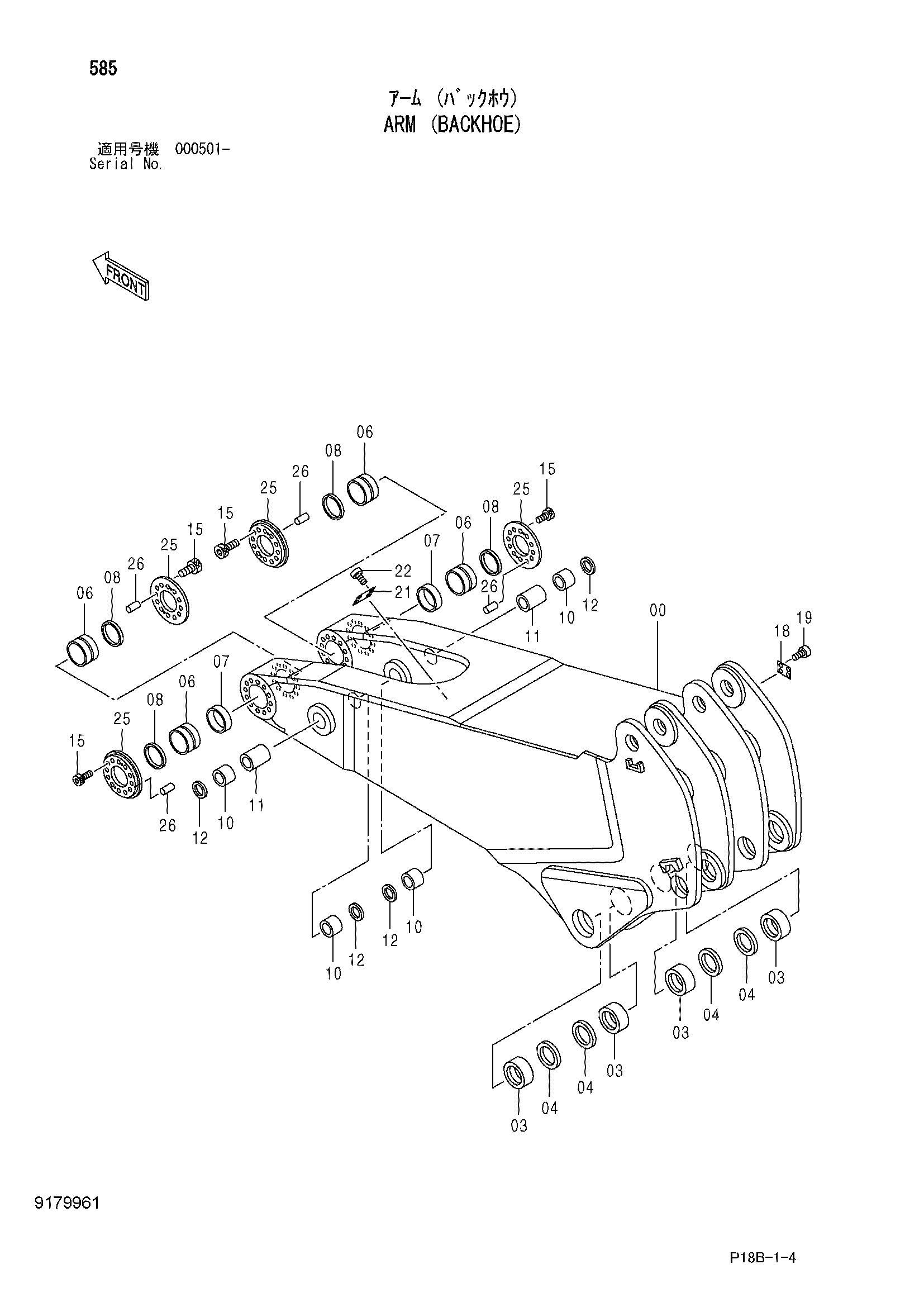

Заводская схема «Рукоять (экскаватор)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9179961 | Рукоять в сборе | 1 | |
| 03 | 4401022 | Втулка | 4 |
| 04 | 4401726 | Пылезащитное уплотнение | 4 |
| 06 | 3082141 | Втулка | 4 |
| 07 | 4417986 | Проставка | 2 |
| 08 | 4402095 | Пылезащитное уплотнение | 4 |
| 10 | 4259254 | Втулка | 4 |
| 11 | 4417988 | Проставка | 2 |
| 12 | 4083968 | Пылезащитное уплотнение | 4 |
| 15 | M341020 | Болт с внутренним шестигранником | 24 |
| 19 | M492564 | Приводной винт | 4 |
| 21 | 3086129 | Информационная табличка | 1 |
| 22 | M492964 | Приводной винт | 4 |
| 25 | 3093896 | Упорная пластина | 4 |
| 26 | J401640 | Установочный штифт | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
