Пумп-пилот: 3 — HITACHI EX5500-5

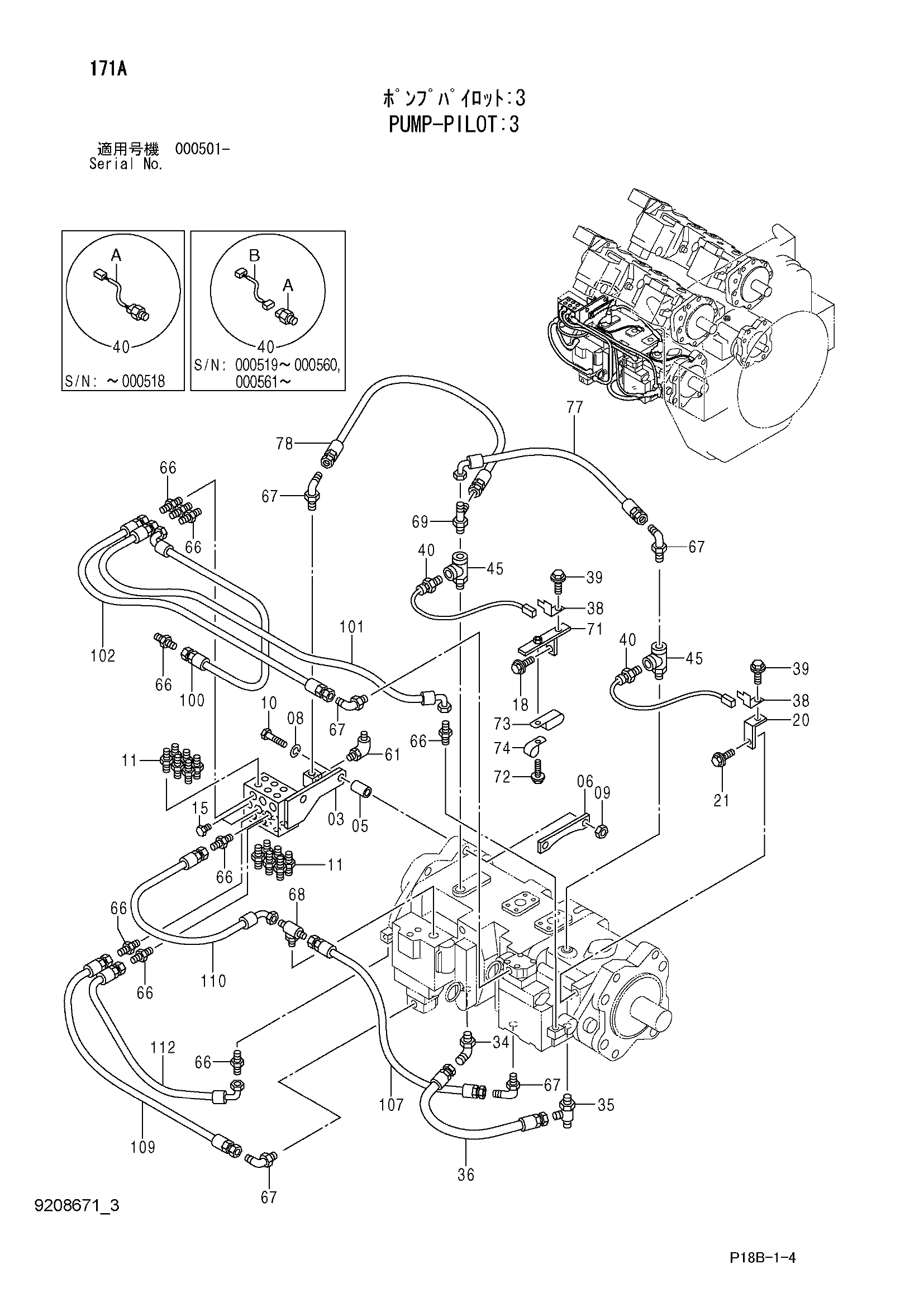

Заводская схема «Пумп-пилот: 3» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8080576 | Коллектор | 1 |
| 05 | 4347147 | Проставка | 2 |
| 06 | 4347154 | Пластина | 1 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 10 | J901090 | Болт | 2 |
| 11 | A852122 | Адаптер | 12 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J011220 | Болт с шайбой | 1 |
| 18 | J271220 замена: J901220 | Болт с шайбой | 1 |
| 20 | 9749779 | Кронштейн | 1 |
| 21 | J011220 | Болт с шайбой | 1 |
| 21 | J271220 замена: J901220 | Болт с шайбой | 1 |
| 34 | A852366 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A852466 | Тройник | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4371895 | Шланг | 1 |
| 38 | 4336875 | Кронштейн | 2 |
| 39 | J011025 | Болт с шайбой | 2 |
| 39 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 40 | 4630577 замена: 4670681 | Датчик | 2 |
| 40 | 4670681 | Датчик | 2 |
| 40A | 4335020 | Датчик | 1 |
| 40A | 4623904 замена: 4670726 | Датчик | 1 |
| 40A | 4670726 | Датчик | 1 |
| 40A1 | 955656 | Уплотнительное кольцо | 1 |
| 40B | 4634963 | Жгут проводов | 1 |
| 45 | 4365983 | Тройник | 2 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | A852323 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 66 | A852122 | Адаптер | 9 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | A852322 | Угловой штуцер | 5 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | A852522 | Тройник | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | A852422 | Тройник | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 9753853 | Кронштейн | 1 |
| 72 | J021030 | Болт с шайбой | 1 |
| 72 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 73 | 4190292 | Зажим | 1 |
| 74 | 4190275 | Зажим | 1 |
| 77 | 4234326 | Шланг (MQB) | 1 |
| 78 | 4368415 | Шланг (68) | 1 |
| 100 | 4214464 | Шланг (SC) | 1 |
| 101 | 4276961 | Шланг (PP) | 1 |
| 102 | 4313090 | Шланг (R2) | 1 |
| 107 | 4246327 | Шланг (PS) | 1 |
| 109 | 4224471 | Шланг (CCB) | 1 |
| 110 | 4222058 | Шланг (MLR) | 1 |
| 112 | 4323282 | Шланг (DG) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
