Пол (нижний): 2 — HITACHI EX5500-5

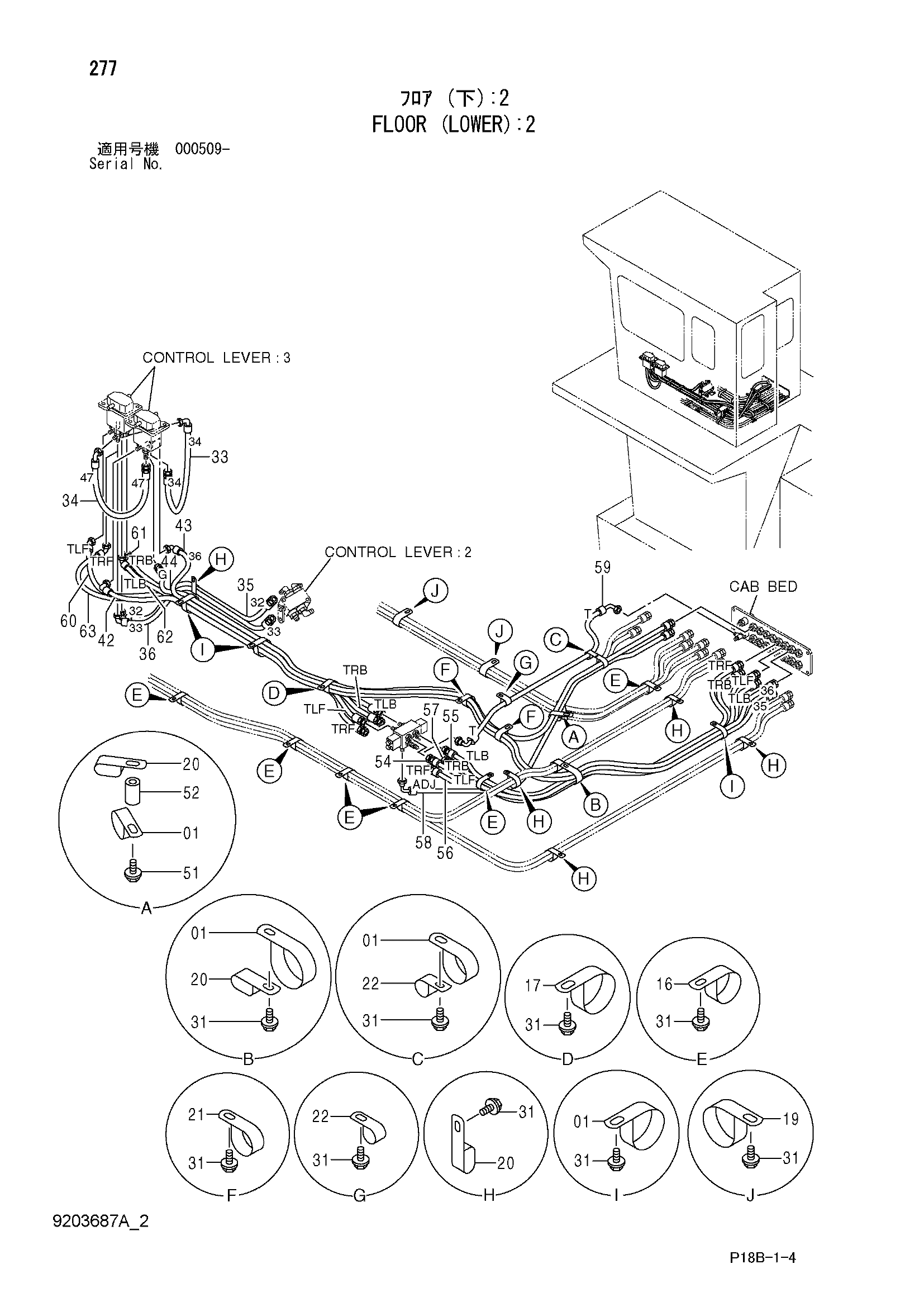

Заводская схема «Пол (нижний): 2» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4193848 | Зажим | 5 |
| 16 | 4190264 | Зажим | 7 |
| 17 | 4193816 | Зажим | 1 |
| 19 | 4190291 | Зажим | 2 |
| 20 | 4190282 | Зажим | 7 |
| 21 | 4192035 | Зажим | 2 |
| 22 | 4190253 | Зажим | 2 |
| 31 | J021025 | Болт с шайбой | 22 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 22 |
| 33 | 4353887 | Шланг (34) | 1 |
| 34 | 4372616 | Шланг (47) | 1 |
| 35 | 4353885 | Шланг (32) | 1 |
| 36 | 4353886 | Шланг (33) | 1 |
| 42 | 4401467 | Шланг (35) | 1 |
| 43 | 4401468 | Шланг (36) | 1 |
| 44 | 4348506 | Шланг (G) | 1 |
| 51 | J021075 | Болт с шайбой | 1 |
| 51 | J271075 замена: J901075 | Болт с шайбой | 1 |
| 52 | 4194748 | Проставка | 1 |
| 54 | 4439335 | Шланг (TLF) | 1 |
| 55 | 4439337 | Шланг (TLB) | 1 |
| 56 | 4439338 | Шланг (TRF) | 1 |
| 57 | 4439339 | Шланг (TRB) | 1 |
| 58 | 4439342 | Шланг (ADJ) | 1 |
| 59 | 4436545 | Шланг (T) | 1 |
| 60 | 4434076 | Шланг (TLF) | 1 |
| 61 | 4439343 | Шланг (TRB) | 1 |
| 62 | 4439344 | Шланг (TLB) | 1 |
| 63 | 4439345 | Шланг (TRF) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
