Топливный радиатор группа — HITACHI EX5500-5

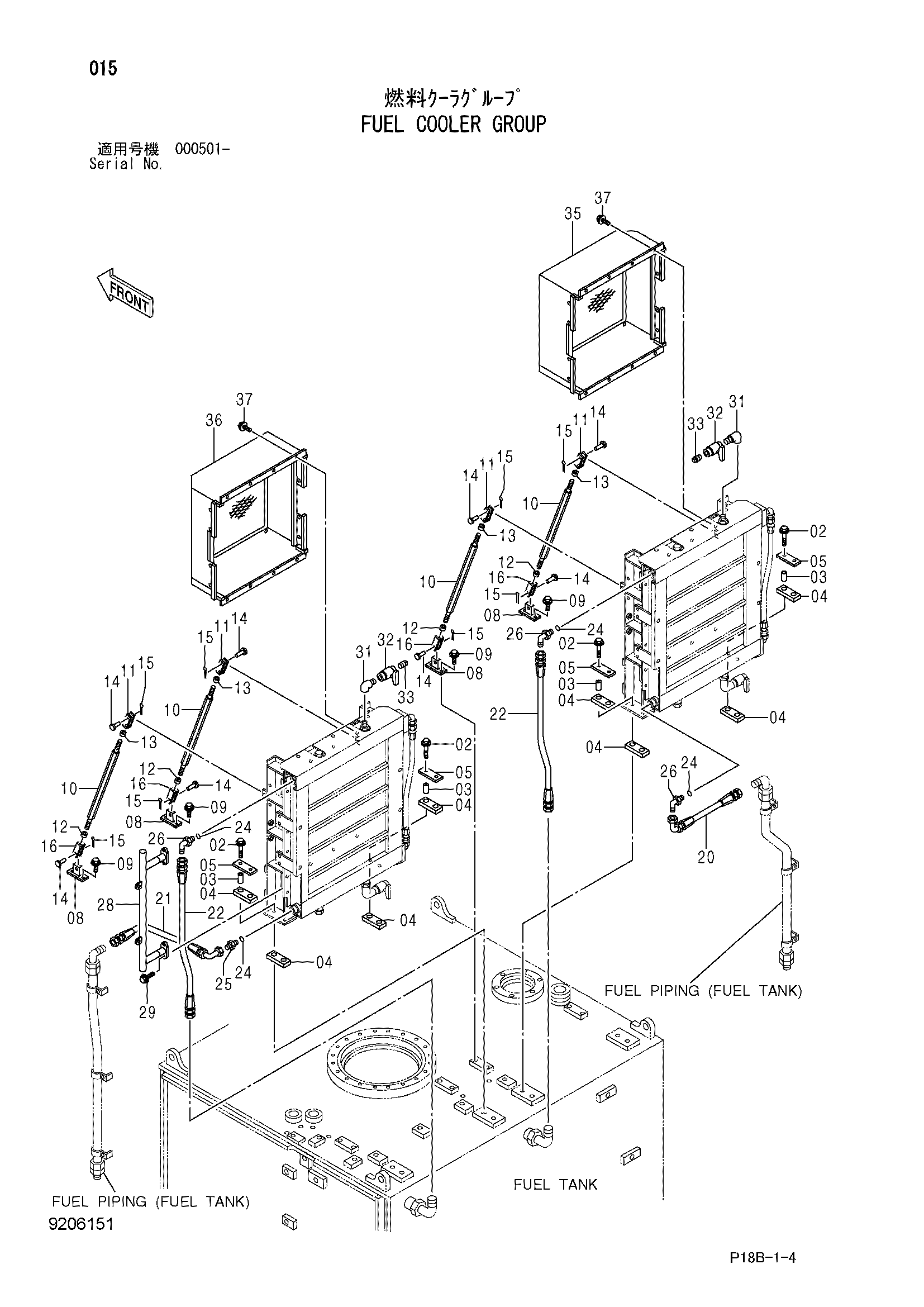

Заводская схема «Топливный радиатор группа» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J021280 | Болт с шайбой | 8 |
| 02 | J271280 замена: J901280 | Болт с шайбой | 8 |
| 03 | 4461376 | Проставка | 8 |
| 04 | 4461523 | Резиновая прокладка | 8 |
| 05 | 4461528 | Пластина | 4 |
| 08 | 8065896 | Кронштейн | 4 |
| 09 | J011230 | Болт с шайбой | 8 |
| 09 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 10 | 4461531 | Шток | 4 |
| 11 | 4137316 | Концевой вилка(правый) | 4 |
| 12 | J950014 | Гайка | 4 |
| 13 | J955014 | Гайка L | 4 |
| 14 | A741436 | Палец | 8 |
| 15 | A764025 | Шплинт | 8 |
| 16 | 4137328 | Концевой вилка(левый) | 4 |
| 20 | 4462193 замена: 4485190 | Шланг | 1 |
| 20 | 4485190 | Шланг | 1 |
| 21 | 4462194 замена: 4485192 | Шланг | 1 |
| 21 | 4485192 | Шланг | 1 |
| 22 | 4462195 замена: 4485167 | Шланг | 2 |
| 22 | 4485167 | Шланг | 2 |
| 24 | 4366528 | Уплотнительное кольцо | 4 |
| 25 | 4449060 | Адаптер | 1 |
| 26 | 4169599 | Угловой штуцер | 3 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 8085290 | Стойка | 1 |
| 29 | J021230 | Болт с шайбой | 4 |
| 29 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 31 | 94-0633 | Угловой штуцер | 2 |
| 32 | 4203434 | Шаровой клапан | 2 |
| 33 | 94-2025 | Пробка | 2 |
| 35 | 6020638 | Воздуховод (правый) | 1 |
| 36 | 6020639 | Воздуховод (левый) | 1 |
| 37 | J031030 | Болт с шайбой | 32 |
| 37 | J281030 замена: J901030 | Болт с шайбой | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
