Топливный бак — HITACHI EX5500-5

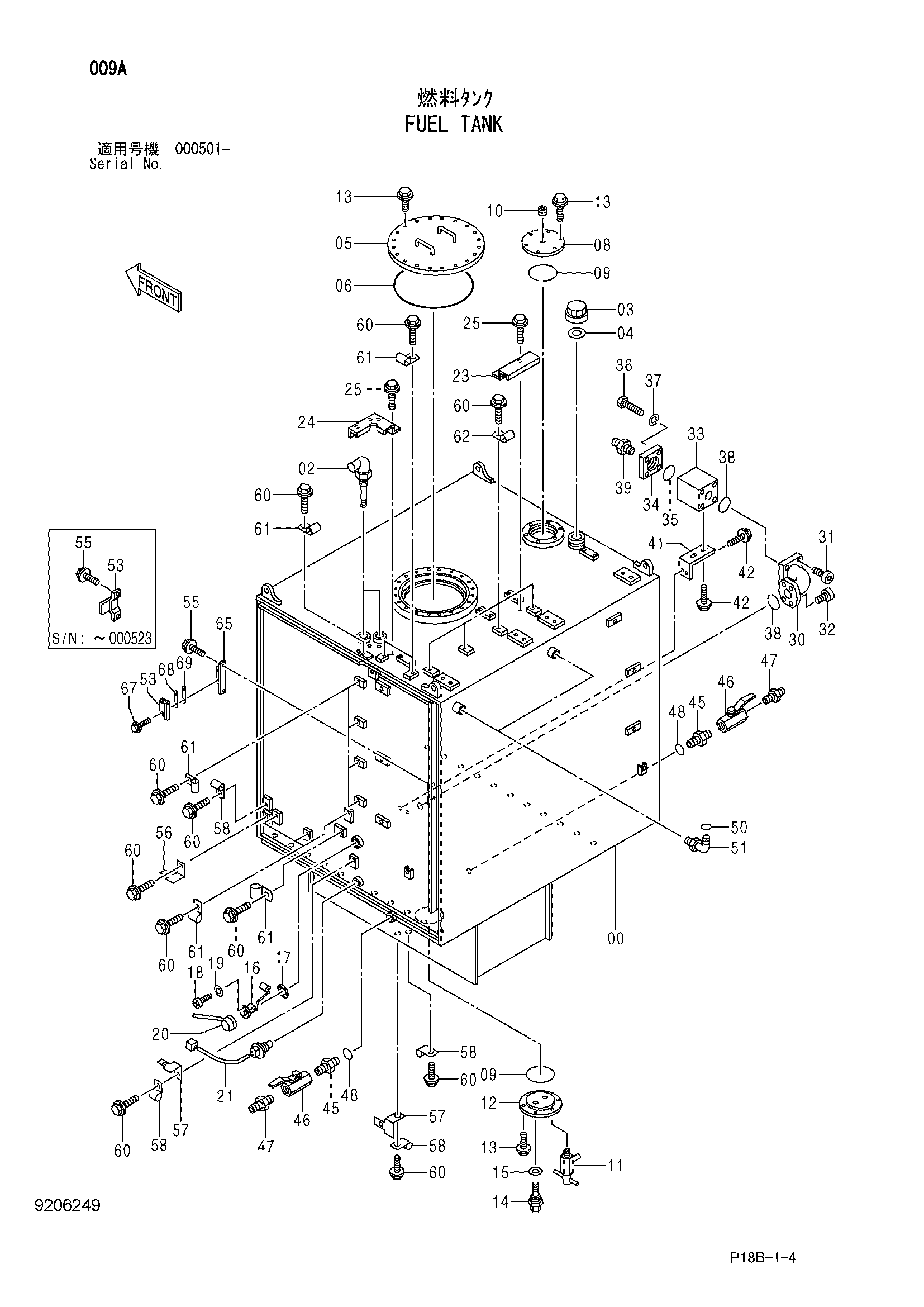

Заводская схема «Топливный бак» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007888 | Топливный бак | 1 |
| 02 | 4178744 | Клапан | 2 |
| 03 | 3502384 замена: 3108295 | Колпачок | 1 |
| 03 | 3108295 | Колпачок | 1 |
| 04 | 4031285 | Манжета резиновый | 1 |
| 05 | 8071249 | Крышка | 1 |
| 06 | 4399100 | Уплотнительное кольцо | 1 |
| 08 | 4390046 | Крышка | 1 |
| 09 | A810220 | Уплотнительное кольцо | 2 |
| 10 | 94-2023 | Пробка | 1 |
| 11 | 4094354 | Кран | 1 |
| 12 | 4461131 | Крышка | 1 |
| 13 | J011230 | Болт с шайбой | 32 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 32 |
| 14 | 4250260 | Датчик | 1 |
| 15 | 4250261 | Прокладка | 1 |
| 16 | 4192881 | Поплавок | 1 |
| 17 | 4504289 замена: 4269607 | Манжета | 1 |
| 17 | 4269607 | Манжета | 1 |
| 18 | M430510 | Винт | 5 |
| 19 | A590905 | Пружинная шайба | 5 |
| 20 | 4207240 | Колпачок | 1 |
| 21 | 4259787 | Выключатель уровень | 1 |
| 23 | 4465043 | Крышка | 1 |
| 24 | 4465042 | Крышка | 1 |
| 25 | J031025 | Болт с шайбой | 6 |
| 25 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 30 | 8085596 | Трубка | 1 |
| 31 | M341640 | Болт с внутренним шестигранником | 4 |
| 32 | M341240 | Болт с внутренним шестигранником | 4 |
| 33 | 4193680 | Обратный клапан | 1 |
| 34 | 3036412 | Фланец | 1 |
| 35 | A811065 | Уплотнительное кольцо | 1 |
| 36 | J931645 | Болт | 4 |
| 37 | A590916 | Пружинная шайба | 4 |
| 38 | A811060 | Уплотнительное кольцо | 2 |
| 39 | 94-1308 | Адаптер | 1 |
| 41 | 4461983 | Кронштейн | 1 |
| 42 | J031030 | Болт с шайбой | 4 |
| 42 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 45 | 4462431 | Адаптер | 2 |
| 46 | 4393020 | Шаровой клапан | 2 |
| 47 | 94-1307 | Адаптер | 2 |
| 48 | 4085277 | Уплотнительное кольцо | 2 |
| 50 | 4153118 | Уплотнительное кольцо | 2 |
| 51 | 4169593 | Угловой штуцер | 2 |
| 51A | 970860 | Уплотнительное кольцо | 1 |
| 53 | 9750231 замена: 4639521 | Ограничитель | 1 |
| 53 | 4639521 | Ограничитель | 1 |
| 55 | J020816 | Болт с шайбой | 2 |
| 55 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 56 | 4336875 | Кронштейн | 1 |
| 57 | 4257159 | Кронштейн | 2 |
| 58 | 4190261 | Зажим | 4 |
| 60 | J021025 | Болт с шайбой | 21 |
| 60 | J271020 замена: J901020 | Болт с шайбой | 21 |
| 61 | 4190275 | Зажим | 12 |
| 62 | 4190261 | Зажим | 4 |
| 65 | 9764679 | Кронштейн | 1 |
| 67 | J260830 | Болт с шайбой | 2 |
| 67A | J900830 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 68 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 69 | 4639524 | Регулировочная шайба 3.2mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
