Пумп-дриве (правый) — HITACHI EX5500-5

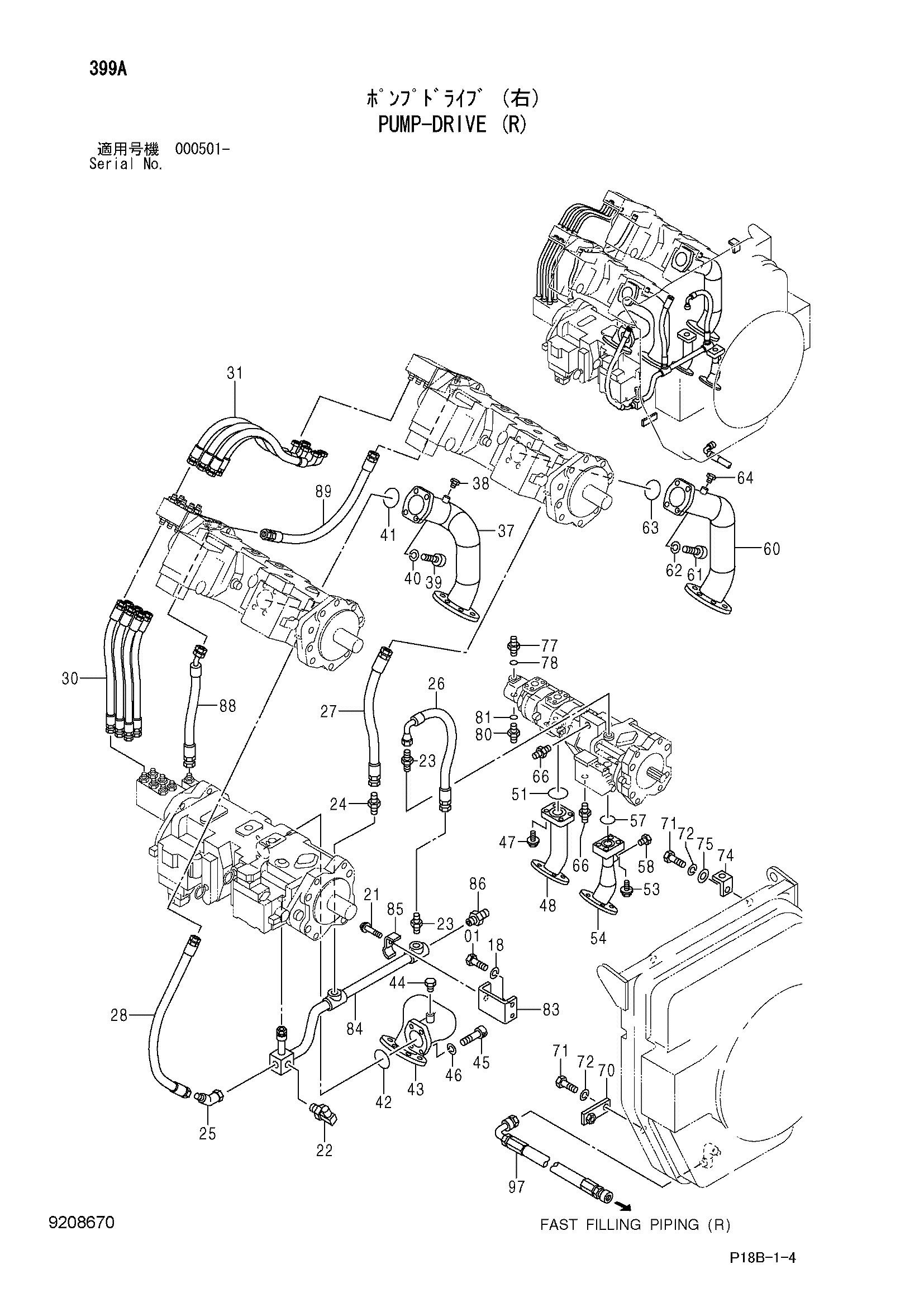

Заводская схема «Пумп-дриве (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901025 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 21 | J011270 | Болт с шайбой | 1 |
| 21 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 22 | A853300 | Угловой штуцер | 1 |
| 22A | 970860 | Уплотнительное кольцо | 1 |
| 23 | 4317612 | Адаптер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | A852166 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A852266 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4318054 | Шланг | 1 |
| 27 | 4348313 | Шланг | 1 |
| 28 | 4348314 | Шланг | 1 |
| 30 | 4226311 | Шланг | 6 |
| 31 | 4313241 | Шланг | 5 |
| 37 | 8073632 | Трубка | 1 |
| 38 | A885002 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | M341645 | Болт с внутренним шестигранником | 4 |
| 40 | A590916 | Пружинная шайба | 4 |
| 41 | 4153546 | Уплотнительное кольцо | 1 |
| 42 | 4153546 | Уплотнительное кольцо | 1 |
| 43 | 8073633 | Трубка | 1 |
| 44 | A885002 | Пробка | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | M341645 | Болт с внутренним шестигранником | 4 |
| 46 | A590916 | Пружинная шайба | 4 |
| 47 | J021240 | Болт с шайбой | 4 |
| 47 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 48 | 8059685 | Трубка | 1 |
| 51 | 4153538 | Уплотнительное кольцо | 1 |
| 53 | J021240 | Болт с шайбой | 4 |
| 53 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 54 | 8073634 замена: 8092056 | Трубка | 1 |
| 54 | 8092056 | Трубка | 1 |
| 57 | 4153122 | Уплотнительное кольцо | 1 |
| 58 | A885002 | Пробка | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 8073635 | Трубка | 1 |
| 61 | M341645 | Болт с внутренним шестигранником | 4 |
| 62 | A590916 | Пружинная шайба | 4 |
| 63 | 4153546 | Уплотнительное кольцо | 1 |
| 64 | A885002 | Пробка | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 66 | A852122 | Адаптер | 2 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 9751494 | Кронштейн | 1 |
| 71 | J901020 | Болт | 3 |
| 72 | A590910 | Пружинная шайба | 3 |
| 74 | 9749843 | Кронштейн | 2 |
| 75 | A590110 | Плоская шайба | 2 |
| 77 | A852134 | Адаптер | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4153095 | Уплотнительное кольцо | 1 |
| 80 | A852166 | Адаптер | 1 |
| 80A | 4506424 | Уплотнительное кольцо | 1 |
| 81 | 4153103 | Уплотнительное кольцо | 1 |
| 83 | 9745359 | Кронштейн | 1 |
| 84 | 8072196 | Трубка | 1 |
| 85 | 4053698 | Хомут трубки | 1 |
| 86 | A852166 | Адаптер | 1 |
| 86A | 4506424 | Уплотнительное кольцо | 1 |
| 88 | 4401646 | Шланг | 1 |
| 89 | 4304985 | Шланг | 1 |
| 97 | 4349212 замена: 4485141 | Шланг | 1 |
| 97 | 4485141 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
