Опора радиатора (правый) — HITACHI EX5500-5

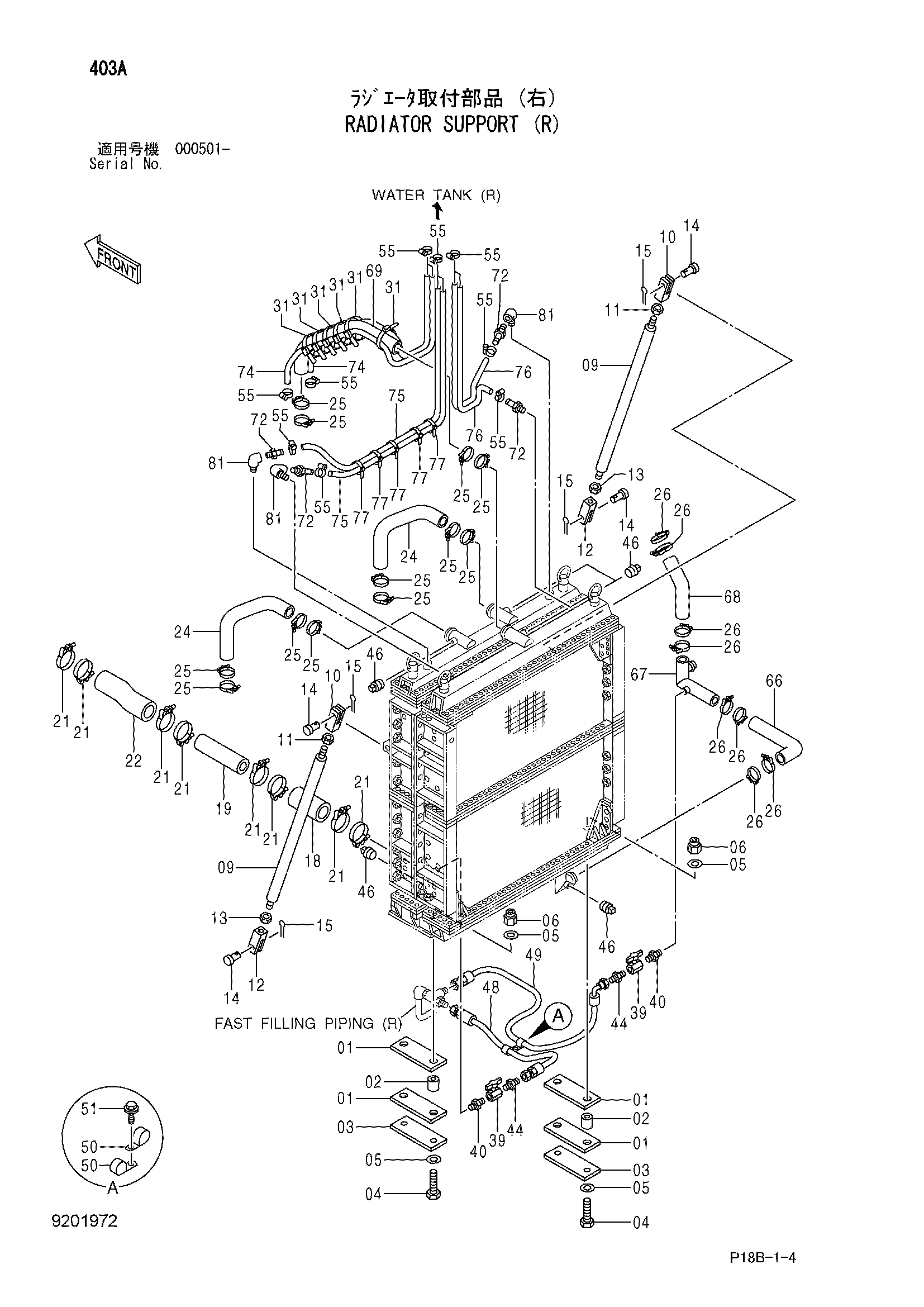

Заводская схема «Опора радиатора (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4447544 | Пластина резиновый | 4 |
| 02 | 4187250 | Проставка | 4 |
| 03 | 4447543 | Пластина | 2 |
| 04 | J932713 | Болт | 4 |
| 05 | 4085857 | Шайба | 8 |
| 06 | M662027 | U-образная гайка | 4 |
| 09 | 8085504 | Стойка | 2 |
| 10 | 3035095 | Концевой вилка | 2 |
| 11 | J951024 | Гайка | 2 |
| 12 | 3035096 | Концевой вилка | 2 |
| 13 | J956024 | Гайка L | 2 |
| 14 | 4085833 | Палец | 4 |
| 15 | A765036 | Шплинт | 4 |
| 18 | 4187252 | Резиновый шланг | 1 |
| 19 | 4345692 | Трубка | 1 |
| 21 | 4282492 | Хомут шланга | 8 |
| 22 | 4447853 | Резиновый шланг | 1 |
| 24 | 4445339 | Резиновый шланг | 2 |
| 25 | 4285233 | Хомут шланга | 12 |
| 26 | 4263765 | Хомут шланга | 8 |
| 31 | 4121859 | Ленточный зажим | 6 |
| 39 | 4203434 | Шаровой клапан | 2 |
| 40 | 94-1704 | Адаптер | 3 |
| 44 | 94-1304 | Адаптер | 2 |
| 46 | 447483 | Пробка | 5 |
| 48 | 4140818 | Шланг | 1 |
| 49 | 4359377 | Шланг | 1 |
| 50 | 4190263 | Зажим | 2 |
| 51 | J021025 | Болт с шайбой | 2 |
| 51 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 55 | 4514700 | Зажим шланг | 12 |
| 66 | 4447875 | Резиновый шланг | 1 |
| 67 | 8082637 | Трубка | 1 |
| 68 | 4447876 | Резиновый шланг | 1 |
| 69 | 3091065 | Резиновый шланг | 1 |
| 72 | 4303601 | Соединение | 4 |
| 74 | 4449117 | Водяной шланг | 2 |
| 75 | 4449118 | Водяной шланг | 2 |
| 76 | 4449119 | Водяной шланг | 2 |
| 77 | 4055311 | Ленточный зажим | 5 |
| 81 | 94-0630 | Угловой штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
