Насос дренажные трубопроводы (левый) — HITACHI EX5500-5

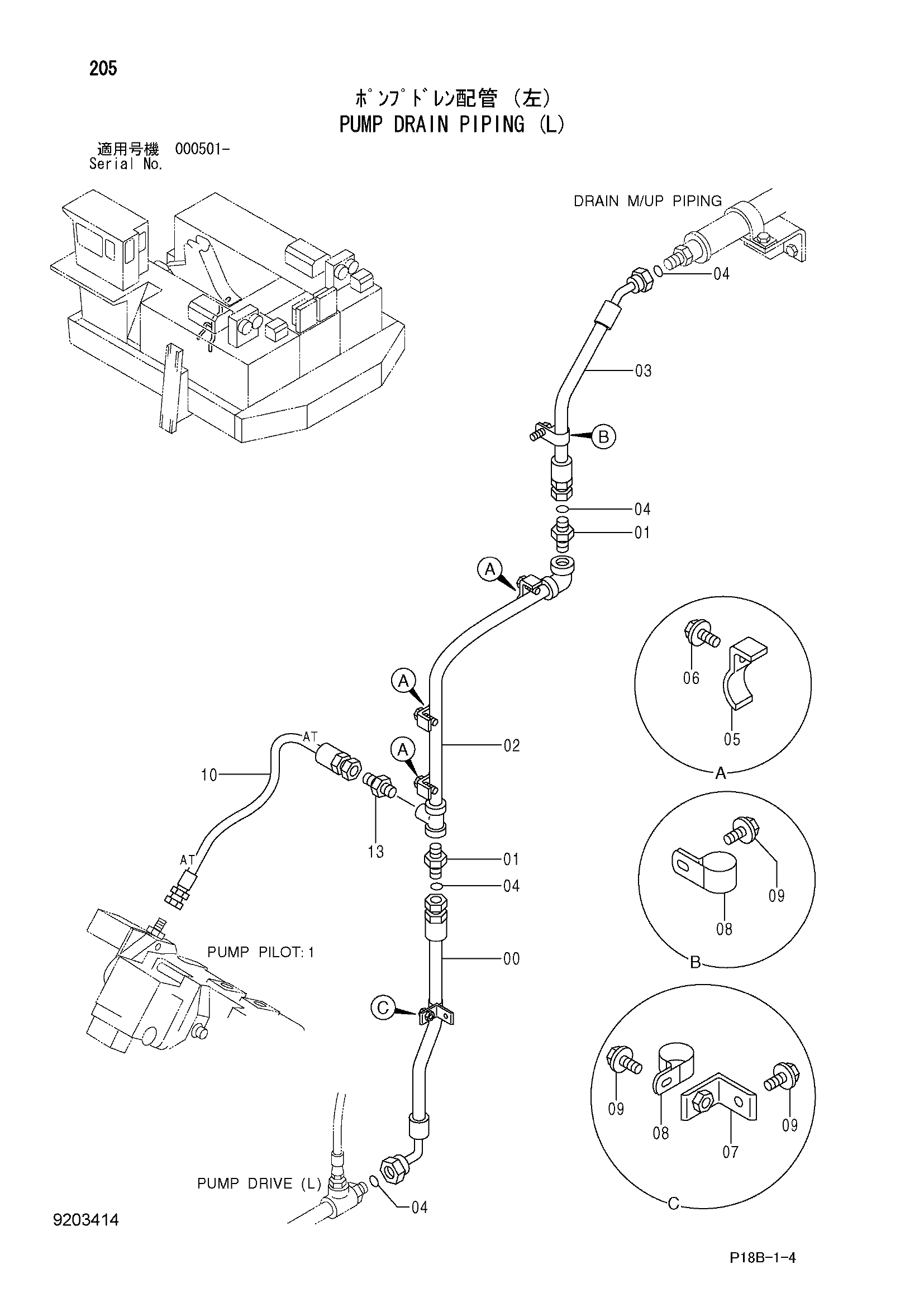

Заводская схема «Насос дренажные трубопроводы (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457573 | Шланг | 1 |
| 01 | A853100 | Адаптер | 2 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 8072195 | Трубка | 1 |
| 03 | 4457569 | Шланг | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 4 |
| 05 | 4053698 | Хомут трубки | 3 |
| 06 | J011275 | Болт с шайбой | 3 |
| 06 | J271275 замена: J901275 | Болт с шайбой | 3 |
| 07 | 9749843 | Кронштейн | 1 |
| 08 | 4190291 | Зажим | 2 |
| 09 | J011025 | Болт с шайбой | 3 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 10 | 4210343 | Шланг (AT) | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
