Каталог запчастей HITACHI
Привод тумблер — HITACHI EX5500-5

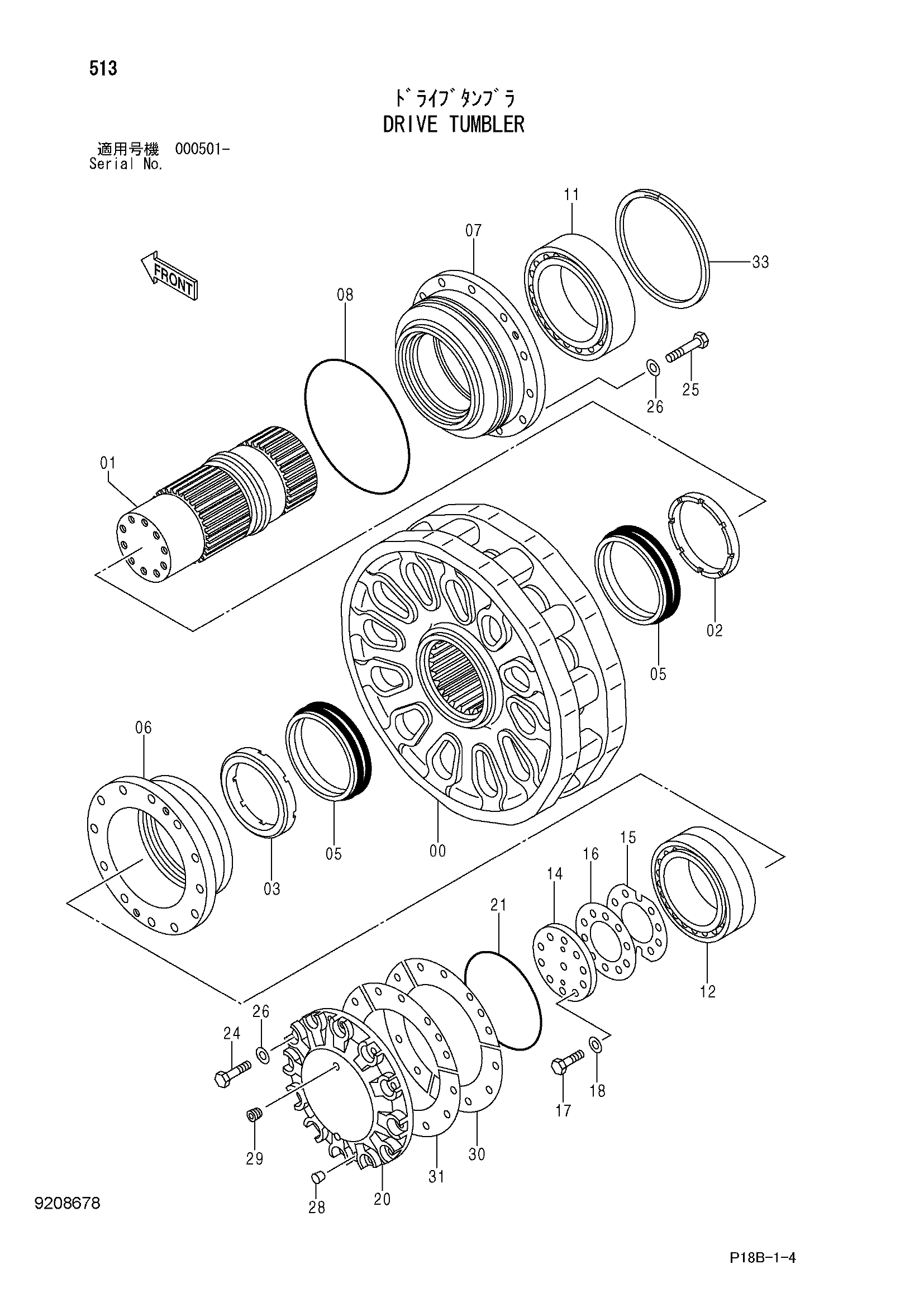

Заводская схема «Привод тумблер» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1025095 замена: 1029152 | Тумблер дривинг | 1 |
| 00 | 1029152 | Тумблер дривинг | 1 |
| 01 | 2041697 замена: 2051560 | Вал | 1 |
| 01 | 2051560 замена: 2057848 | Вал | 1 |
| 01 | 2057848 | Вал | 1 |
| 02 | 4393083 | Проставка | 1 |
| 03 | 4393084 | Проставка | 1 |
| 05 | 4391642 | Комплект уплотнений | 2 |
| 06 | 2041695 | Картридж | 1 |
| 07 | 2041696 | Картридж | 1 |
| 08 | 4393870 | Уплотнительное кольцо | 1 |
| 11 | 4393139 | Подшипник. спх.рол. | 1 |
| 12 | 4393138 | Подшипник. спх.рол. | 1 |
| 14 | 4393078 | Пластина | 1 |
| 15 | 4393081 | Регулировочная шайба 0.1mm | 5 |
| 16 | 4393082 | Регулировочная шайба 0.5mm | 2 |
| 17 | J833604 | Болт | 10 |
| 18 | 4114410 | Шайба | 10 |
| 20 | 2041694 | Крышка | 1 |
| 21 | 4393871 | Уплотнительное кольцо | 1 |
| 24 | J833612 | Болт | 12 |
| 25 | J833606 | Болт | 12 |
| 26 | 4114410 | Шайба | 24 |
| 28 | 4394529 | Пробка | 2 |
| 29 | 94-2015 | Пробка | 2 |
| 30 | 4393074 | Регулировочная шайба 0.1mm | 9 |
| 31 | 4393077 | Регулировочная шайба 0.3mm | 6 |
| 33 | 4400075 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
