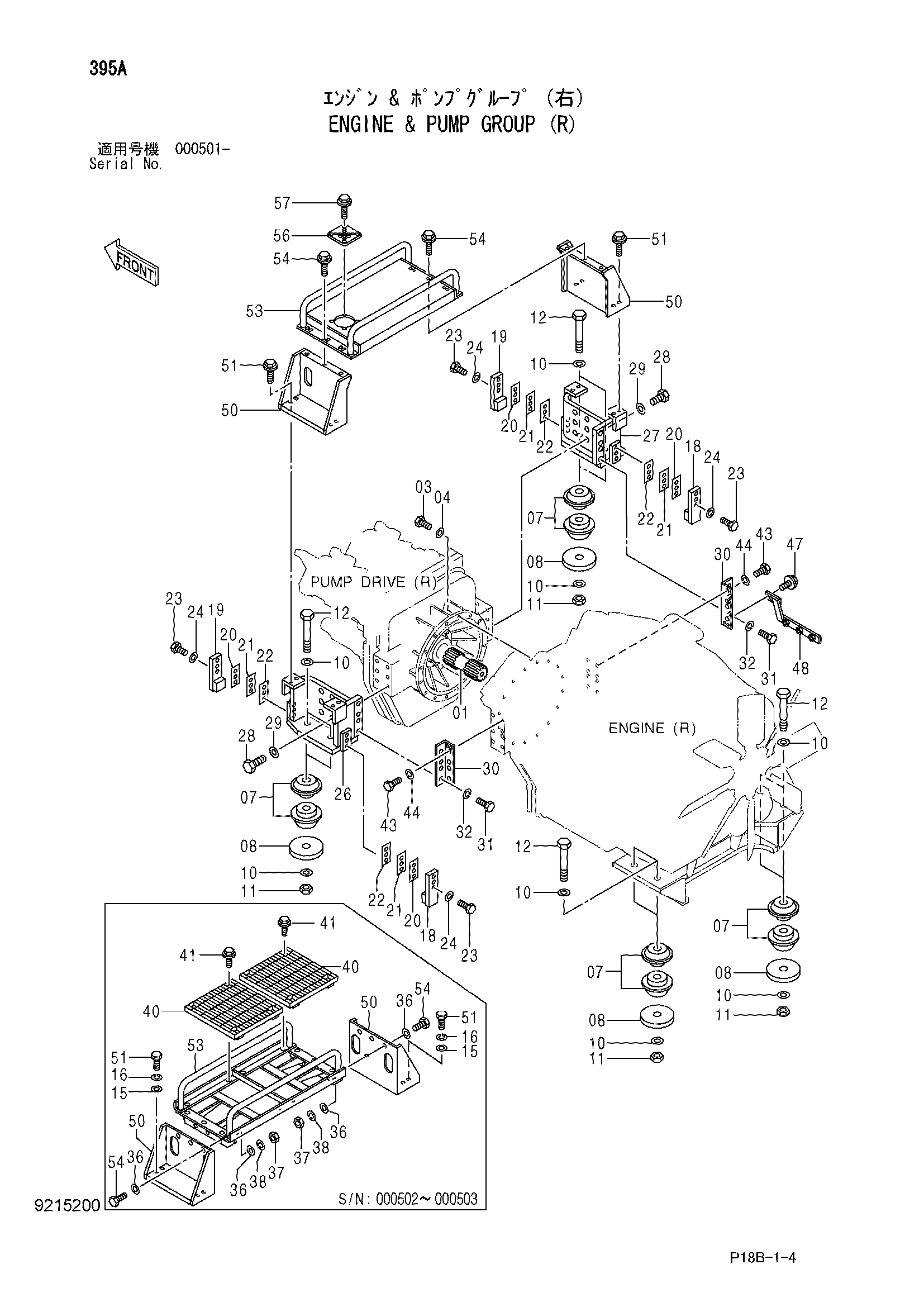

Двигатель и насос группа (правый) — HITACHI EX5500-5

Заводская схема «Двигатель и насос группа (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3071319	Вал	1
03	J931250 замена: J921250	Болт	16
03	J921250	Болт	16
04	J222012	Шайба	16
07	4345248	Амортизатор	8
08	4349813	Пластина	8
10	4114410	Шайба	16
11	M663036	U-образная гайка	8
12	J833619	Болт	8
15	A590112	Плоская шайба	8
16	A590912	Пружинная шайба	8
18	9756207	Ограничитель	2
19	9756208 замена: 9756207	Ограничитель	2
19	9756207	Ограничитель	2
20	4449804	Регулировочная шайба 2.3mm	6
21	4449803	Регулировочная шайба 1.2mm	10
22	4449802	Регулировочная шайба 0.8mm	10
23	J931660	Болт	12
24	J222016	Шайба	12
26	7032702	Кронштейн	1
27	7032703	Кронштейн	1
28	J833075	Болт	12
29	4114408	Шайба	12
30	4447510	Кронштейн	2
31	4380040	Болт	8
32	J219086	Пружинная шайба	8
36	A590112	Плоская шайба	12
37	J950012	Гайка	6
38	A590912	Пружинная шайба	6
40	8076814	Ступень	2
41	J031030	Болт с шайбой	8
43	J932050	Болт	8
44	J257220	Пружинная шайба	8
47	J011025	Болт с шайбой	2
47	J271025 замена: J901025	Болт с шайбой	2
48	9758427	Кронштейн	1
50	7032697 замена: 7042751	Ступень	2
50	7042751	Ступень	2
51	J901230	Болт	8
51	J021235	Болт с шайбой	8
51	J271235 замена: J901235	Болт с шайбой	8
53	7032696 замена: 7042762	Опора	1
53	7042762	Опора	1
54	J901230	Болт	6
54	J031230	Болт с шайбой	6
54	J281230 замена: J901230	Болт с шайбой	6
56	4481219	Крышка	1
57	J021025	Болт с шайбой	4
57	J271025 замена: J901025	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
