Гидроцилиндр ковша (левый)(экскаватор) — HITACHI EX5500-5

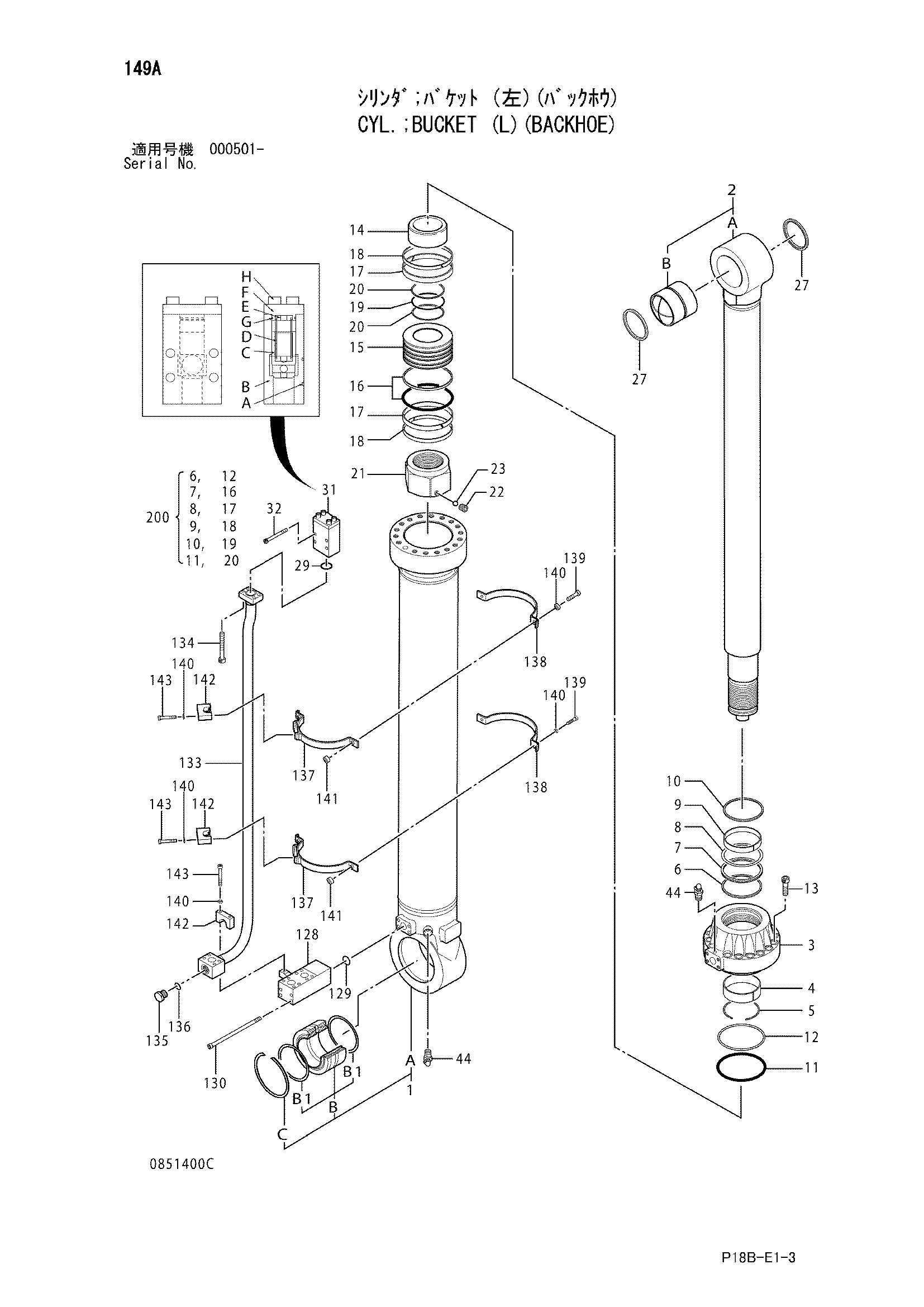

Заводская схема «Гидроцилиндр ковша (левый)(экскаватор)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4425745 | Гидроцилиндр ковша (левый) | 1 | |
| 1-44 | 4425740 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 4422504 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4422503 | Труба гидроцилиндра | 1 |
| 1B | 0317321 | Подшипник. спхерикал | 1 |
| 1B1 | 4295127 | Уплотнение | 2 |
| 1C | 0317322 | Стопорное кольцо | 1 |
| 2 | 4422506 | Шток поршня в сборе | 1 |
| 2A | 4422505 | Шток поршня | 1 |
| 2B | 0743101 | Втулка пальца | 1 |
| 3 | 0743102 | Головка гидроцилиндра | 1 |
| 4 | 4392641 | Втулка | 1 |
| 5 | 4392643 | Стопорное кольцо | 1 |
| 6 | 0705703 замена: 0808902 | Кольцо | 1 |
| 6 | 0808902 | Кольцо | 1 |
| 7 | 0705704 замена: 0808903 | U-образная манжета | 1 |
| 7 | 0808903 | U-образная манжета | 1 |
| 8 | 0705705 | Опорное кольцо | 1 |
| 9 | 0705706 | Направляющее кольцо | 1 |
| 10 | 0743103 замена: 0808904 | Грязесъёмное кольцо | 1 |
| 10 | 0808904 | Грязесъёмное кольцо | 1 |
| 11 | 0717102 замена: A811300 | Уплотнительное кольцо | 1 |
| 11 | A811300 | Уплотнительное кольцо | 1 |
| 12 | 0717103 | Опорное кольцо | 1 |
| 13 | 0317311 | Болт с внутренним шестигранником | 17 |
| 14 | 0743104 | Амортизирующий подшипник | 1 |
| 15 | 0705711 | Поршень | 1 |
| 16 | 0705712 | Уплотнительное кольцо | 1 |
| 17 | 0705713 | Направляющее кольцо | 2 |
| 18 | 0705714 | Направляющее кольцо | 2 |
| 19 | 0317319 замена: A811190 | Уплотнительное кольцо | 1 |
| 19 | A811190 | Уплотнительное кольцо | 1 |
| 20 | 0257007 | Опорное кольцо | 2 |
| 21 | 0705715 | Гайка | 1 |
| 22 | 0705716 | Установочный винт | 1 |
| 23 | 0436405 | Стальной шарик | 1 |
| 27 | 4392650 | Пылезащитное уплотнение | 2 |
| 29 | 0317224 замена: 4113161 | Уплотнительное кольцо | 1 |
| 29 | 4113161 | Уплотнительное кольцо | 1 |
| 31 | 0743105 | Клапан словретур | 1 |
| 31A | 0317224 замена: 4113161 | Уплотнительное кольцо | 1 |
| 31A | 4113161 | Уплотнительное кольцо | 1 |
| 31B | 0336310 | Корпус | 1 |
| 31C | 4617526 | Клапан словретурн | 1 |
| 31D | 0336312 | Пружина | 1 |
| 31E | 0336313 | Направляющая пружины | 2 |
| 31F | 0336314 | Пробка | 1 |
| 31G | 4123514 замена: A811055 | Уплотнительное кольцо | 1 |
| 31G | A811055 | Уплотнительное кольцо | 1 |
| 31H | 0336315 | Болт с внутренним шестигранником | 4 |
| 32 | 0317604 | Болт с внутренним шестигранником | 4 |
| 44 | 0643016 | Воздушный клапан | 2 |
| 128 | 0743201 | Соединение | 1 |
| 129 | 0317224 замена: 4113161 | Уплотнительное кольцо | 1 |
| 129 | 4113161 | Уплотнительное кольцо | 1 |
| 130 | 0743107 | Болт с внутренним шестигранником | 4 |
| 133 | 0743202 | Трубка | 1 |
| 134 | 4094801 | Болт с внутренним шестигранником | 4 |
| 135 | 0317227 | Пробка | 1 |
| 136 | 0317230 замена: 971980 | Уплотнительное кольцо | 1 |
| 136 | 971980 | Уплотнительное кольцо | 1 |
| 137 | 0743109 | Лента | 2 |
| 138 | 0743110 | Лента | 2 |
| 139 | 0415403 | Болт | 4 |
| 140 | 0259112 | Пружинная шайба | 10 |
| 141 | 0454815 | Гайка | 4 |
| 142 | 0317325 | Хомут трубки | 3 |
| 143 | 0415405 | Болт | 6 |
| 200 | 4422494 замена: 4660828 | Комплект уплотнений | 1 |
| 200 | 4660828 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
