Топливный радиатор — HITACHI EX5500-5

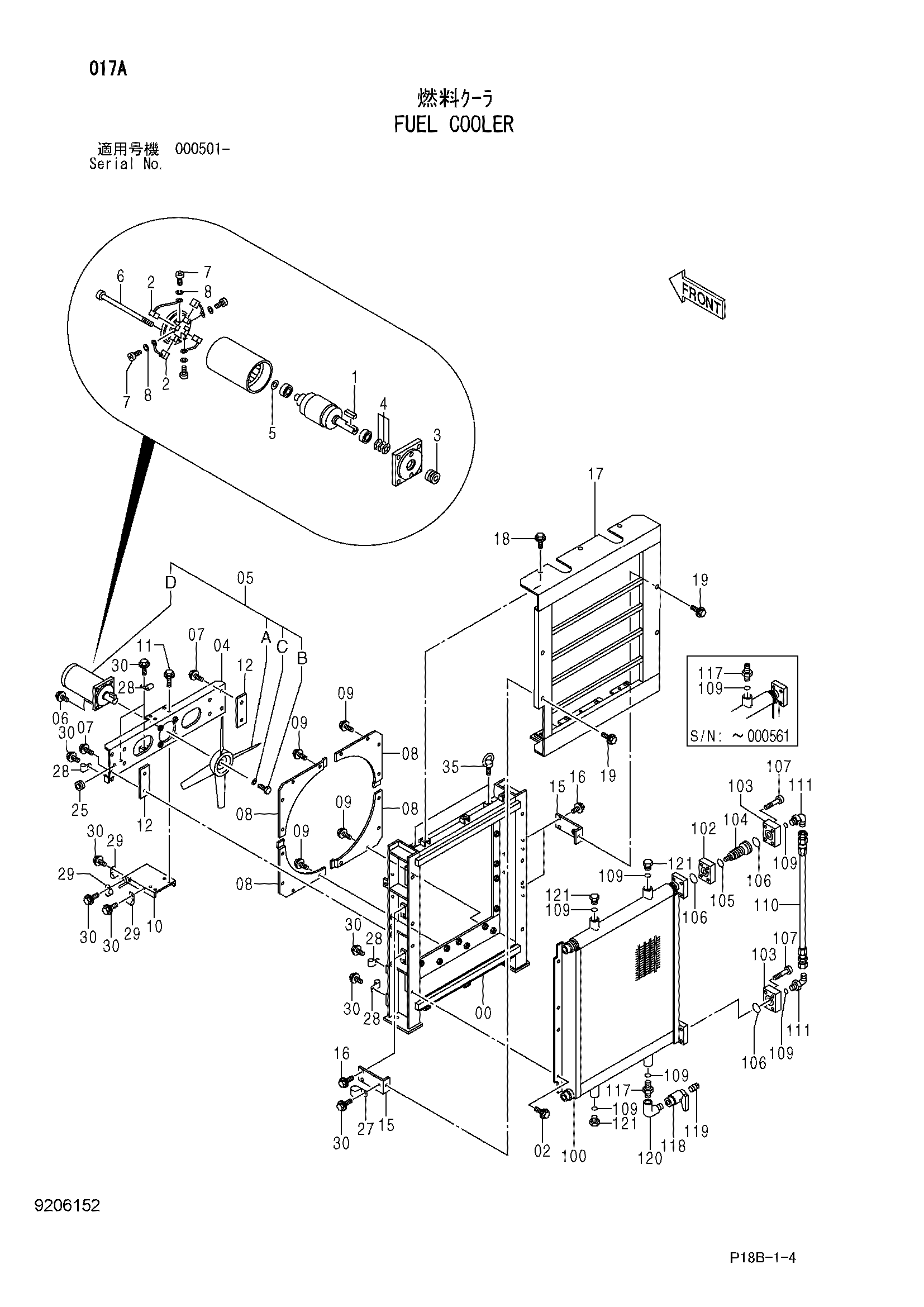

Заводская схема «Топливный радиатор» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020379 | Рама | 1 |
| 02 | J021025 | Болт с шайбой | 8 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 04 | 8085606 | Кронштейн | 1 |
| 05 | 4460357 | Вентилятор | 1 |
| 05A | 4472839 | Вентилятор | 1 |
| 05B | J900620 | Болт | 1 |
| 05C | A590906 | Пружинная шайба | 1 |
| 05D | 4472807 | Гидромотор | 1 |
| 05D1 | 4480177 | Шпонка | 1 |
| 05D2 | 4475106 | Щётка | 4 |
| 05D3 | 4475272 | Уплотнительное кольцо | 1 |
| 05D4 | 4480178 | Шайба | 1 |
| 05D5 | 4480121 | Упорная шайба | 1 |
| 05D6 | 4480182 | Болт | 1 |
| 05D7 | M430408 | Винт | 4 |
| 05D8 | A590904 | Пружинная шайба | 4 |
| 06 | J010830 | Болт с шайбой | 4 |
| 06 | J260830 замена: J900830 | Болт с шайбой | 4 |
| 07 | J021030 | Болт с шайбой | 4 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 08 | 3093244 | Пластина | 4 |
| 09 | J020825 | Болт с шайбой | 16 |
| 09 | J260825 замена: J900825 | Болт с шайбой | 16 |
| 10 | 8085576 | Крышка | 1 |
| 11 | J020825 | Болт с шайбой | 4 |
| 11 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 12 | 4465179 | Пластина | 2 |
| 15 | 9757443 | Кронштейн | 4 |
| 16 | J021030 | Болт с шайбой | 8 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 17 | 6020398 | Крышка | 1 |
| 18 | J031025 | Болт с шайбой | 6 |
| 18 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 19 | J031030 | Болт с шайбой | 4 |
| 19 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 25 | 94-2816 | Резиновая втулка | 1 |
| 27 | 4190291 | Зажим | 2 |
| 28 | 4190253 | Зажим | 5 |
| 29 | 4190271 | Зажим | 3 |
| 30 | J021025 | Болт с шайбой | 10 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 35 | 960821 | Болт проушина | 2 |
| 100 | 4432703 замена: 4682464 | Радиатор | 1 |
| 100 | 4682464 | Радиатор | 1 |
| 102 | 3075665 | Фланец | 1 |
| 103 | 3091130 | Фланец | 2 |
| 104 | 4362092 | Клапан | 1 |
| 105 | 4294621 | Уплотнительное кольцо | 1 |
| 106 | 4292387 | Уплотнительное кольцо | 3 |
| 107 | J781050 | Болт с внутренним шестигранником | 8 |
| 109 | 4366528 | Уплотнительное кольцо | 6 |
| 110 | 4448329 замена: 4485161 | Шланг | 1 |
| 110 | 4485161 | Шланг | 1 |
| 111 | 4102104 | Угловой штуцер | 2 |
| 111A | 4506429 | Уплотнительное кольцо | 1 |
| 117 | 4340525 | Адаптер | 2 |
| 117 | 4340525 | Адаптер | 1 |
| 117A | 4506429 | Уплотнительное кольцо | 1 |
| 118 | 4203434 | Шаровой клапан | 2 |
| 119 | 94-2025 | Пробка | 2 |
| 119 | 94-2025 | Пробка | 1 |
| 120 | 94-0633 | Угловой штуцер | 1 |
| 121 | 4113926 | Пробка | 2 |
| 121 | 4113926 | Пробка | 3 |
| 121A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
