T. миссион радиатор трубопроводы (правый) — HITACHI EX5500-5

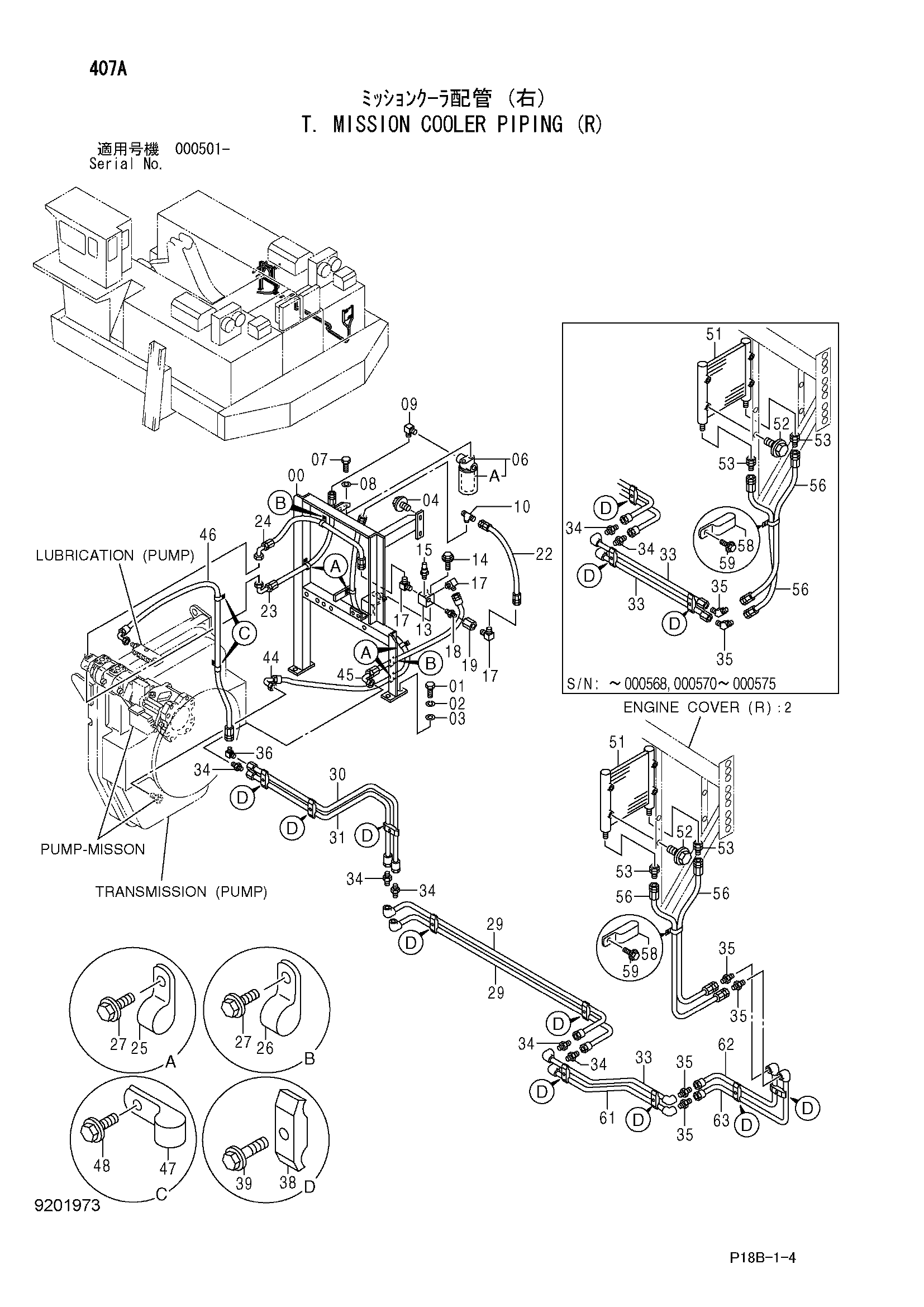

Заводская схема «T. миссион радиатор трубопроводы (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034704 | Кронштейн | 1 |
| 01 | J901435 | Болт | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | A590114 | Плоская шайба | 4 |
| 04 | J021230 | Болт с шайбой | 2 |
| 04 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 06 | 4348786 | Масляный фильтр | 1 |
| 06A | 4252563 | Фильтрующий элемент | 1 |
| 07 | J901020 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | 4156433 | Угловой штуцер | 1 |
| 10 | 4367566 | Тройник | 1 |
| 13 | 4367688 | Блок | 1 |
| 14 | J011060 | Болт с шайбой | 2 |
| 14 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 15 | 4099039 | Датчик давления | 1 |
| 17 | 4154658 | Угловой штуцер | 3 |
| 18 | 94-1703 | Адаптер | 1 |
| 19 | 4163093 | Обратный клапан | 1 |
| 22 | 4402729 замена: 4485397 | Шланг | 1 |
| 22 | 4485397 | Шланг | 1 |
| 23 | 4405727 замена: 4485418 | Шланг | 1 |
| 23 | 4485418 | Шланг | 1 |
| 24 | 4402738 замена: 4485424 | Шланг | 1 |
| 24 | 4485424 | Шланг | 1 |
| 25 | 4192035 | Зажим | 4 |
| 26 | 4190263 | Зажим | 2 |
| 27 | J011020 | Болт с шайбой | 6 |
| 27 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 29 | 9757523 | Трубка | 2 |
| 30 | 9750294 | Трубка | 1 |
| 31 | 9750295 | Трубка | 1 |
| 33 | 9757519 | Трубка | 2 |
| 33 | 9769195 | Трубка | 1 |
| 34 | 4221287 | Адаптер | 5 |
| 35 | 4182658 | Угловой штуцер | 2 |
| 35 | 4221287 | Адаптер | 4 |
| 36 | 4154658 | Угловой штуцер | 1 |
| 38 | 4053593 | Хомут трубки | 8 |
| 38 | 4053593 | Хомут трубки | 9 |
| 39 | J011040 | Болт с шайбой | 8 |
| 39 | J271040 замена: J901040 | Болт с шайбой | 8 |
| 39 | J271045 | Болт с шайбой | 8 |
| 39 | J271045 | Болт с шайбой | 9 |
| 39A | J901045 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 44 | 4402740 замена: 4485415 | Шланг | 1 |
| 44 | 4485415 | Шланг | 1 |
| 45 | 4402736 замена: 4485430 | Шланг | 1 |
| 45 | 4485430 | Шланг | 1 |
| 46 | 4402744 замена: 4485427 | Шланг | 1 |
| 46 | 4485427 | Шланг | 1 |
| 47 | 4190263 | Зажим | 2 |
| 48 | J011025 | Болт с шайбой | 2 |
| 48 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 51 | 4335611 | Масляный радиатор | 1 |
| 52 | J020820 | Болт с шайбой | 4 |
| 52 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 53 | 4367564 | Унион S | 2 |
| 56 | 4402678 | Шланг | 2 |
| 56 | 4479617 | Шланг | 2 |
| 58 | 4192034 | Зажим | 1 |
| 59 | J011020 | Болт с шайбой | 1 |
| 59 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 61 | 9769196 | Трубка | 1 |
| 62 | 9769197 | Трубка | 1 |
| 63 | 9769198 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
