Дополнительный. насос трубопроводы (правый) — HITACHI EX5500-5

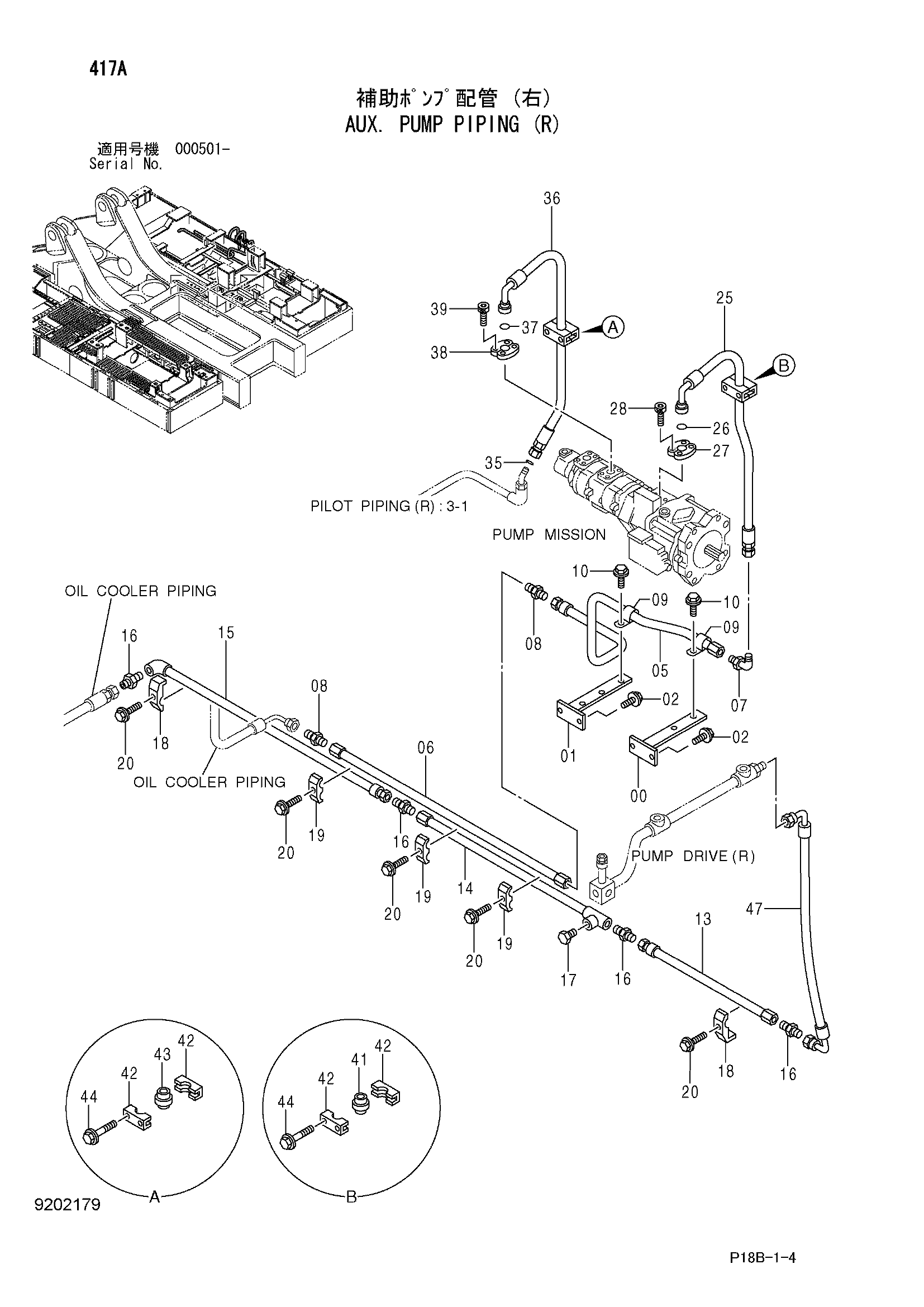

Заводская схема «Дополнительный. насос трубопроводы (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072361 | Кронштейн | 1 |
| 01 | 8072360 | Кронштейн | 1 |
| 02 | J011230 | Болт с шайбой | 4 |
| 02 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 05 | 8072350 | Трубка | 1 |
| 06 | 9750283 | Трубка | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4053595 | Хомут трубки | 2 |
| 10 | J011255 | Болт с шайбой | 2 |
| 10 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 13 | 9750275 | Трубка | 1 |
| 14 | 9750276 | Трубка | 1 |
| 15 | 9750277 | Трубка | 1 |
| 16 | A852166 | Адаптер | 4 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A885003 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4053595 | Хомут трубки | 2 |
| 19 | 4053596 | Хомут трубки | 3 |
| 20 | J011255 | Болт с шайбой | 5 |
| 20 | J271255 замена: J901255 | Болт с шайбой | 5 |
| 25 | 4402750 | Шланг | 1 |
| 26 | 4433588 | Уплотнительное кольцо | 1 |
| 27 | 4506459 | Разъёмный фланец | 2 |
| 28 | M341036 | Болт с внутренним шестигранником | 4 |
| 35 | 4187308 | Уплотнительное кольцо | 1 |
| 36 | 4457568 | Шланг | 1 |
| 37 | 4292382 | Уплотнительное кольцо | 1 |
| 38 | 962453 | Разъёмный фланец | 2 |
| 39 | M341030 | Болт с внутренним шестигранником | 4 |
| 41 | 4409114 | Втулка | 1 |
| 42 | 4189932 | Хомут | 2 |
| 43 | 4411725 | Втулка | 1 |
| 44 | J011095 | Болт с шайбой | 4 |
| 44 | J271095 замена: J901095 | Болт с шайбой | 4 |
| 47 | 4402737 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
