Обратные трубопроводы (центральный): 2 — HITACHI EX5500-5

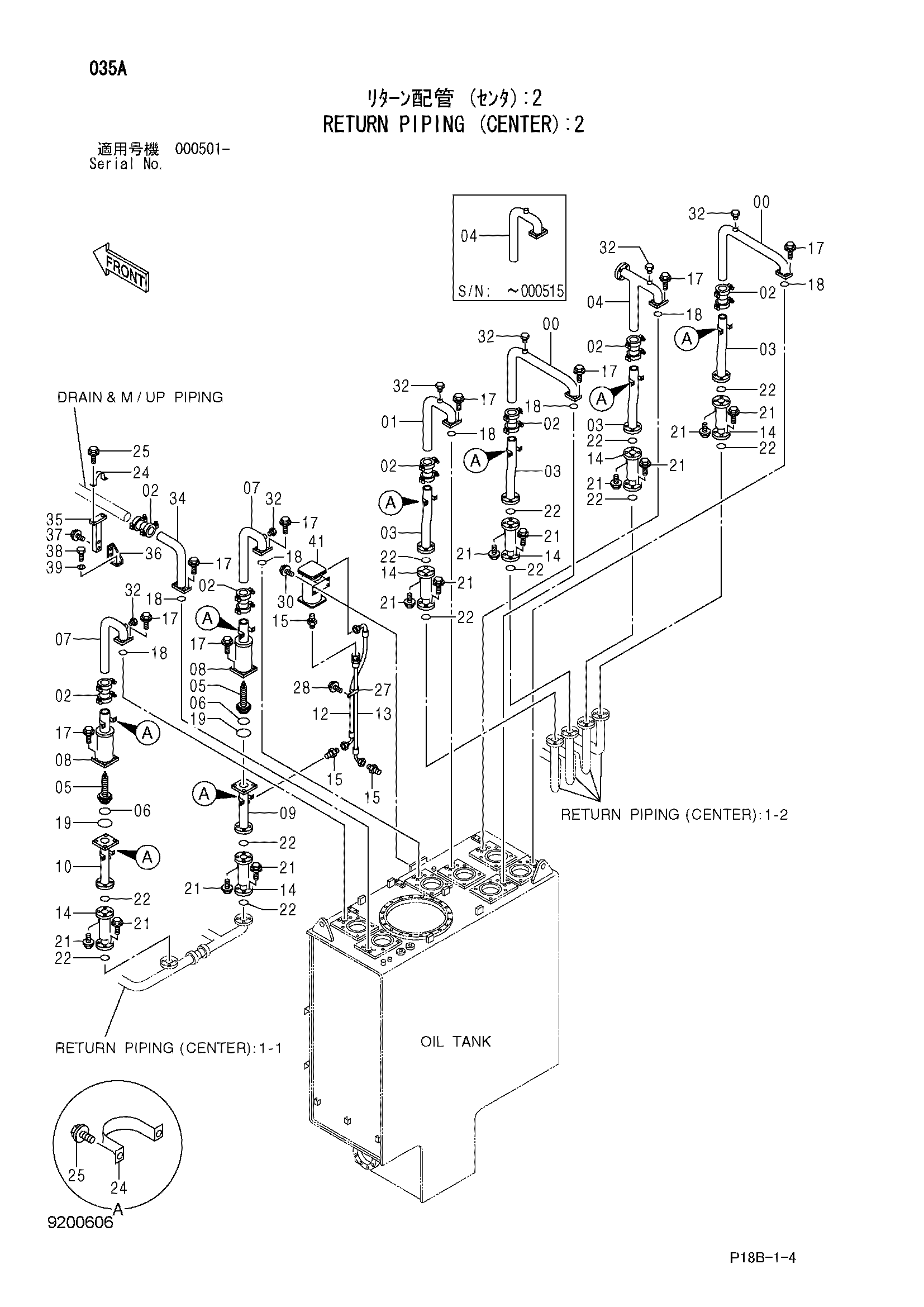

Заводская схема «Обратные трубопроводы (центральный): 2» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071455 | Трубка | 2 |
| 01 | 8071456 | Трубка | 1 |
| 02 | 4071215 | Муфта | 7 |
| 03 | 8071454 | Трубка | 4 |
| 04 | 8071456 | Трубка | 1 |
| 04 | 8096910 | Трубка | 1 |
| 05 | 4354148 | Клапан | 2 |
| 06 | 4153549 | Уплотнительное кольцо | 2 |
| 07 | 8071460 | Трубка | 2 |
| 08 | 8071459 | Трубка | 2 |
| 09 | 8071457 | Трубка | 1 |
| 10 | 8071458 | Трубка | 1 |
| 12 | 4398840 | Шланг | 1 |
| 13 | 4398841 | Шланг | 1 |
| 14 | 4422021 | Шланг | 6 |
| 15 | A852144 | Адаптер | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | J011240 | Болт с шайбой | 36 |
| 17 | J271240 замена: J901240 | Болт с шайбой | 36 |
| 18 | 4153541 | Уплотнительное кольцо | 7 |
| 19 | 4153555 | Уплотнительное кольцо | 2 |
| 21 | J011245 | Болт с шайбой | 48 |
| 21 | J271245 замена: J901245 | Болт с шайбой | 48 |
| 22 | 4153543 | Уплотнительное кольцо | 12 |
| 24 | 4000909 | Хомут трубки | 9 |
| 25 | J011030 | Болт с шайбой | 18 |
| 25 | J271030 замена: J901030 | Болт с шайбой | 18 |
| 27 | 4190266 | Зажим | 1 |
| 28 | J011020 | Болт с шайбой | 1 |
| 28 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 30 | J011230 | Болт с шайбой | 4 |
| 30 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 32 | A885002 | Пробка | 6 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 9750155 | Трубка | 1 |
| 35 | 8072192 | Кронштейн | 1 |
| 36 | 8072191 | Кронштейн | 1 |
| 37 | J031030 | Болт с шайбой | 2 |
| 37 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 38 | J901025 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
