Трубопроводы системы смазки (рукоять): 1 (экскаватор) — HITACHI EX5500-5

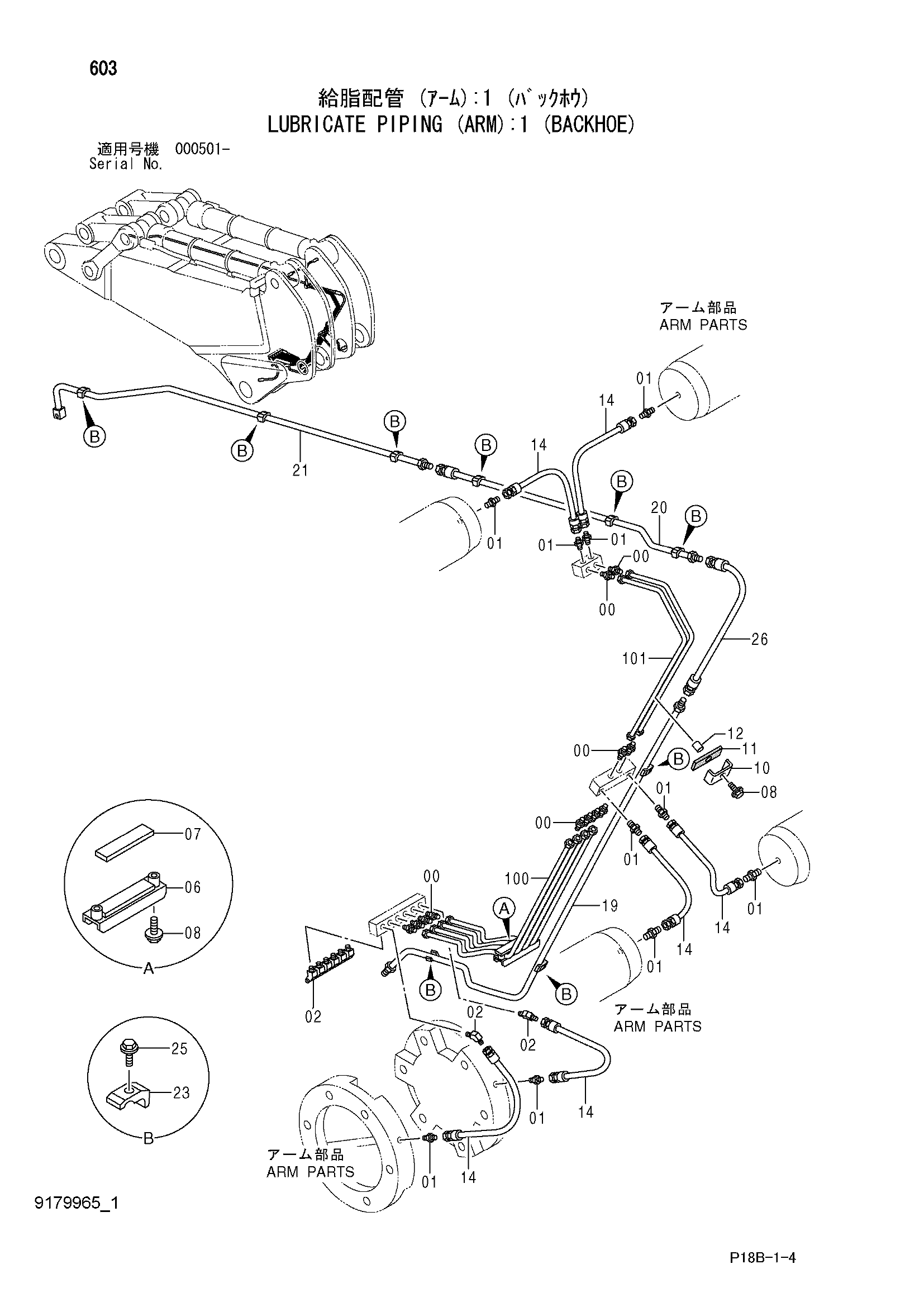

Заводская схема «Трубопроводы системы смазки (рукоять): 1 (экскаватор)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4119986 | Адаптер | 12 |
| 01 | 4154651 | Адаптер | 10 |
| 02 | 4154655 | Угловой штуцер | 8 |
| 06 | 9745095 | Хомут | 1 |
| 07 | 4404202 | Резиновая прокладка | 1 |
| 08 | J011030 | Болт с шайбой | 3 |
| 08 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 10 | 4269656 | Хомут | 1 |
| 11 | 4269657 | Резиновая прокладка | 1 |
| 12 | 4269658 | Проставка | 1 |
| 14 | 4226311 | Шланг | 6 |
| 19 | 8076266 | Трубка | 1 |
| 20 | 9752679 | Трубка | 1 |
| 21 | 8076267 | Трубка | 1 |
| 23 | 4053595 | Хомут трубки | 9 |
| 25 | J011255 | Болт с шайбой | 9 |
| 25 | J271255 замена: J901255 | Болт с шайбой | 9 |
| 26 | 4385684 | Шланг | 1 |
| 100 | 4420276 | Трубка | 4 |
| 101 | 4420277 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
