Всасывающие трубопроводы (левый) — HITACHI EX5500-5

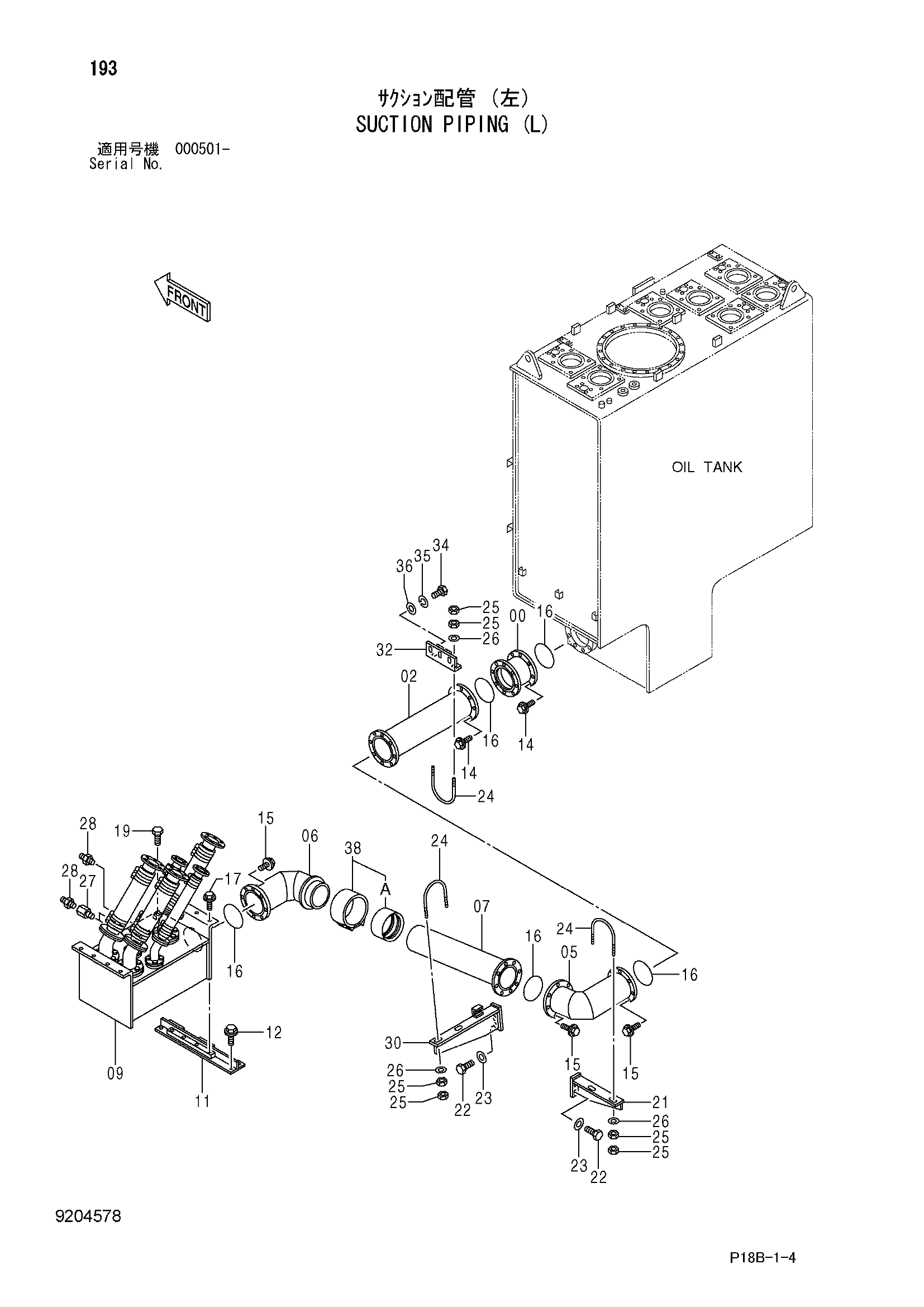

Заводская схема «Всасывающие трубопроводы (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9196746 | Шланг всасывание | 1 |
| 02 | 8085103 | Трубка | 1 |
| 05 | 8071627 | Трубка | 1 |
| 06 | 8085100 | Трубка | 1 |
| 07 | 9757184 | Трубка | 1 |
| 11 | 8072163 | Опора | 1 |
| 12 | J021230 | Болт с шайбой | 4 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 14 | J011255 | Болт с шайбой | 16 |
| 14 | J271255 замена: J901255 | Болт с шайбой | 16 |
| 15 | J011235 | Болт с шайбой | 24 |
| 15 | J271235 замена: J901235 | Болт с шайбой | 24 |
| 16 | A810220 | Уплотнительное кольцо | 5 |
| 17 | J031235 | Болт с шайбой | 8 |
| 17 | J281230 замена: J901230 | Болт с шайбой | 8 |
| 19 | J901220 | Болт | 2 |
| 21 | 8072387 | Кронштейн | 1 |
| 22 | J931635 | Болт | 4 |
| 23 | 4087197 | Шайба | 4 |
| 24 | 4402325 | U-образный болт | 3 |
| 25 | J950012 | Гайка | 12 |
| 26 | 449490 | Шайба | 6 |
| 27 | 4402491 | Адаптер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4250084 | Адаптер | 3 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 8085116 | Кронштейн | 1 |
| 32 | 8085124 | Кронштейн | 1 |
| 34 | J901435 | Болт | 3 |
| 35 | A590914 | Пружинная шайба | 3 |
| 36 | J217084 | Шайба | 3 |
| 38 | 4445225 | Муфта | 1 |
| 38A | 4615578 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
