Кран детали — HITACHI EX5500-5

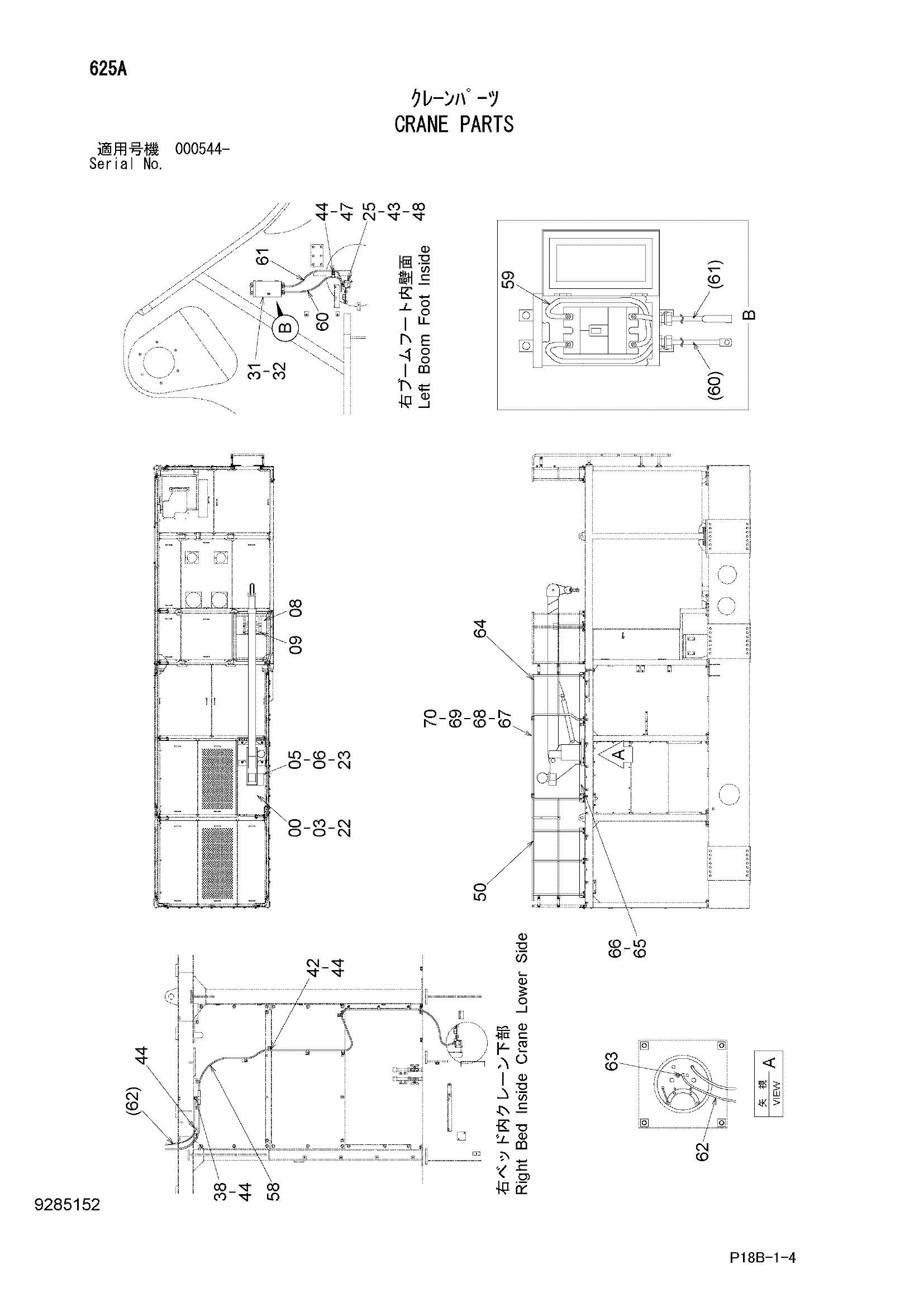

Заводская схема «Кран детали» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034783 | Крышка | 1 |
| 03 | 4087197 | Шайба | 14 |
| 05 | J222020 | Шайба | 4 |
| 06 | 4677500 | Кран | 1 |
| 08 | 7041304 | Крышка | 1 |
| 09 | J271235 | Болт с шайбой | 4 |
| 09A | J901235 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 22 | J901650 | Болт | 14 |
| 23 | J922090 | Болт | 4 |
| 25 | 4194748 | Проставка | 1 |
| 31 | 4433081 | Короб выключатель | 1 |
| 32 | J021025 | Болт с шайбой | 4 |
| 32 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 38 | 4192035 | Зажим | 1 |
| 42 | 4190261 | Зажим | 8 |
| 43 | 4190263 | Зажим | 1 |
| 44 | J021025 | Болт с шайбой | 11 |
| 44 | J271025 замена: J901025 | Болт с шайбой | 11 |
| 47 | 4192018 | Зажим | 2 |
| 48 | J021075 | Болт с шайбой | 1 |
| 48 | J271075 замена: J901075 | Болт с шайбой | 1 |
| 50 | 7054035 | Поручень | 1 |
| 58 | 4678520 | Жгут проводов | 1 |
| 59 | 4684034 | Жгут проводов | 1 |
| 60 | 4684035 | Жгут проводов | 1 |
| 61 | 4684036 | Жгут проводов | 1 |
| 62 | 4678521 | Жгут проводов | 1 |
| 63 | 4679579 | Болт | 1 |
| 64 | 8111822 | Поручень | 1 |
| 65 | 9768859 | Пластина | 1 |
| 66 | J281230 | Болт с шайбой | 4 |
| 66A | J901230 | Болт | 1 |
| 66B | 4249324 | Шайба | 1 |
| 67 | 8111821 | Поручень | 1 |
| 68 | J281240 | Болт с шайбой | 2 |
| 68A | J901240 | Болт | 1 |
| 68B | 4249324 | Шайба | 1 |
| 69 | 449490 | Плоская шайба | 2 |
| 70 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
