Масляный радиатор — HITACHI EX5500-5

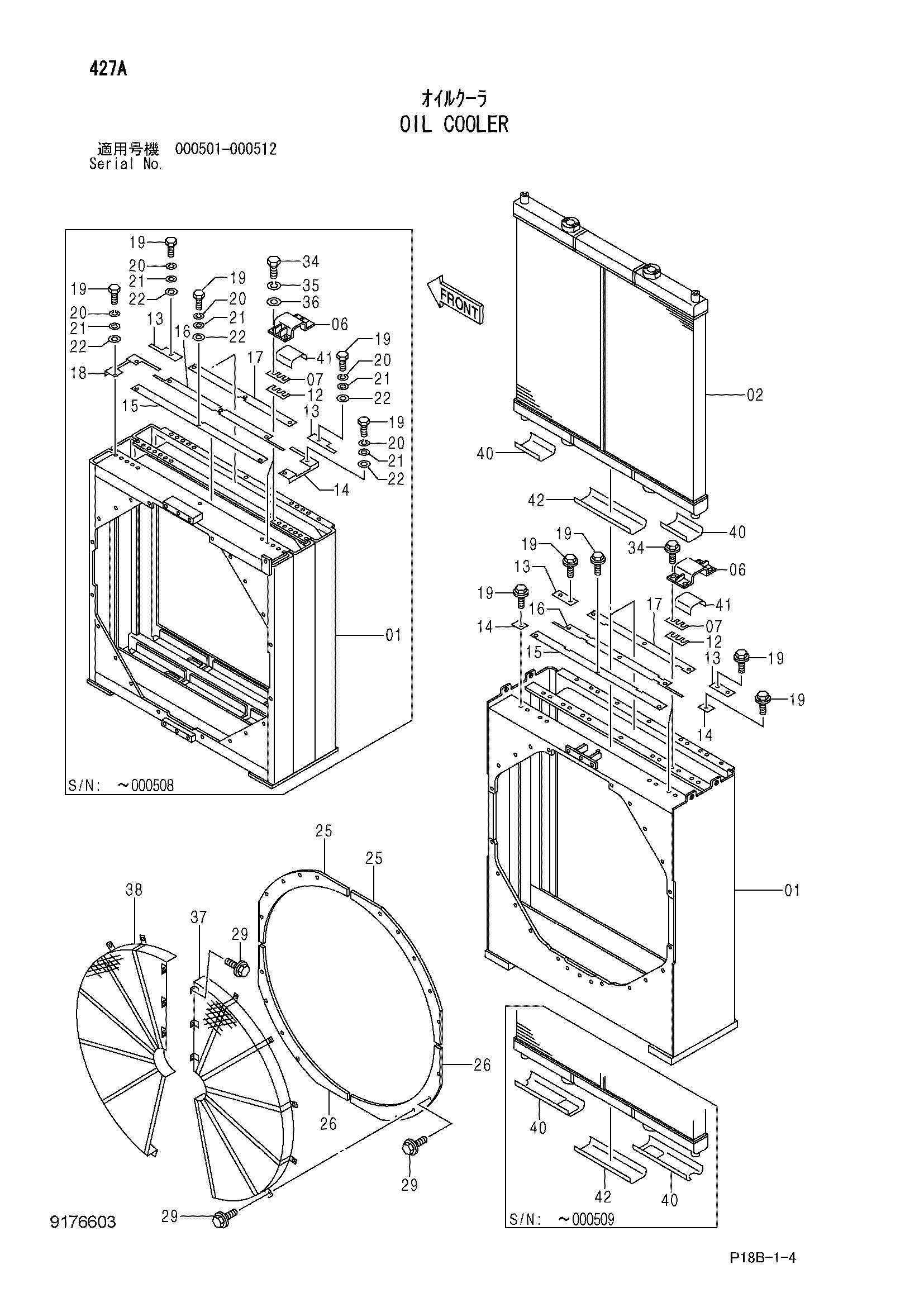

Заводская схема «Масляный радиатор» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5007208 | Рама | 1 |
| 01 | 5008918 | Рама | 1 |
| 02 | 4439687 | Масляный радиатор | 2 |
| 06 | 4412324 замена: 9760847 | Хомут | 4 |
| 06 | 9760847 | Хомут | 4 |
| 07 | 4412103 | Регулировочная шайба 0.5mm | 40 |
| 12 | 4455801 | Регулировочная шайба 3.2mm | 8 |
| 13 | 4412327 | Пластина | 2 |
| 13 | 4488640 | Крышка | 2 |
| 14 | 3084481 | Пластина | 1 |
| 14 | 4603913 | Пластина | 4 |
| 15 | 3084483 | Пластина | 1 |
| 15 | 4603922 | Пластина | 1 |
| 16 | 3084484 | Пластина | 1 |
| 16 | 4601967 | Пластина | 1 |
| 17 | 3084485 | Пластина | 1 |
| 17 | 4602462 | Пластина | 1 |
| 18 | 3084482 | Пластина | 1 |
| 19 | J900820 | Болт | 15 |
| 19 | J021230 | Болт с шайбой | 17 |
| 19 | J271230 замена: J901230 | Болт с шайбой | 17 |
| 20 | A590908 | Пружинная шайба | 15 |
| 21 | A590108 | Плоская шайба | 15 |
| 22 | A590110 | Плоская шайба | 15 |
| 25 | 3084478 | Пластина | 2 |
| 25 | 4602459 | Пластина | 2 |
| 26 | 3084480 | Пластина | 2 |
| 26 | 4602459 | Пластина | 2 |
| 29 | J021235 | Болт с шайбой | 23 |
| 29 | J271235 замена: J901235 | Болт с шайбой | 23 |
| 34 | J901035 | Болт | 24 |
| 34 | J021040 | Болт с шайбой | 16 |
| 34 | J271040 замена: J901040 | Болт с шайбой | 16 |
| 35 | A590910 | Пружинная шайба | 24 |
| 36 | A590110 | Плоская шайба | 24 |
| 37 | 4438139 | Сетка (правый) | 1 |
| 38 | 4438138 | Сетка (левый) | 1 |
| 40 | 4464137 замена: 4604544 | Резиновая прокладка | 4 |
| 40 | 4604544 | Резиновая прокладка | 4 |
| 41 | 4464136 | Резиновая прокладка | 4 |
| 42 | 4464135 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
