Быстрый заправка трубопроводы (центральный): 3 — HITACHI EX5500-5

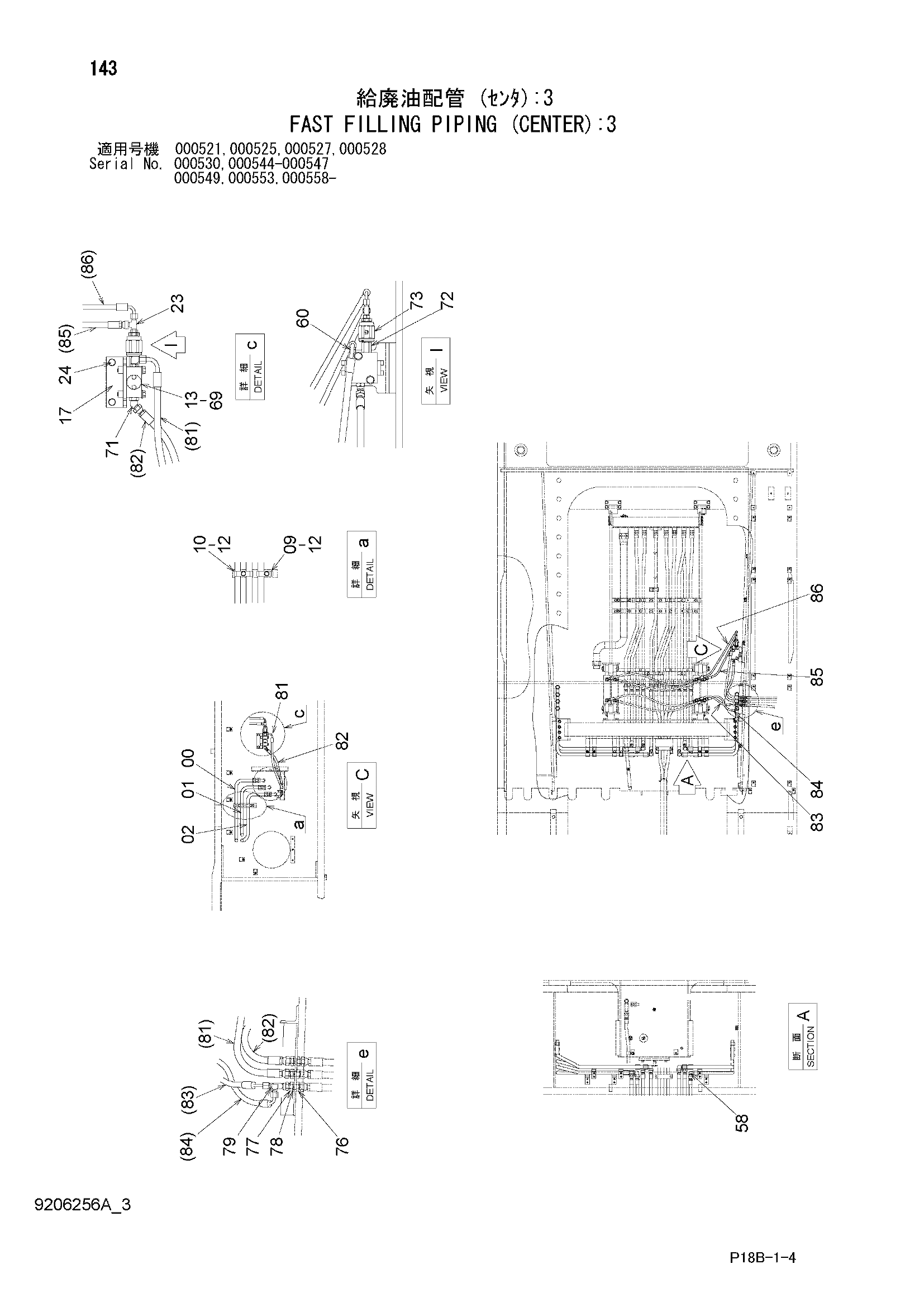

Заводская схема «Быстрый заправка трубопроводы (центральный): 3» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085632 | Трубка | 1 |
| 01 | 8085633 | Трубка | 1 |
| 02 | 8085634 | Трубка | 1 |
| 09 | 4053595 | Хомут трубки | 2 |
| 10 | 4053596 | Хомут трубки | 2 |
| 12 | J011260 | Болт с шайбой | 4 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 13 | 4669072 | Обратный клапан | 1 |
| 17 | 9767811 | Кронштейн | 1 |
| 23 | A852422 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | J011030 | Болт с шайбой | 4 |
| 24 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 58 | 4065118 | Угловой штуцер | 3 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | A852323 | Угловой штуцер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 69 | J271070 | Болт с шайбой | 2 |
| 69A | J901070 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 71 | 4190244 | Угловой штуцер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4669340 | Адаптер | 1 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 72B | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4403886 | Клапан словретур | 1 |
| 76 | 4202532 | Адаптер | 3 |
| 77 | 4202531 | Гайка | 3 |
| 78 | A590914 | Пружинная шайба | 3 |
| 79 | 4436760 | Соединительный штуцер | 1 |
| 81 | 4605144 | Шланг | 1 |
| 82 | 4478281 | Шланг | 1 |
| 83 | 4427837 | Шланг | 1 |
| 84 | 4436298 | Шланг | 1 |
| 85 | 4435089 | Шланг | 1 |
| 86 | 4318029 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
