Блок кондиционера — HITACHI EX5500-5

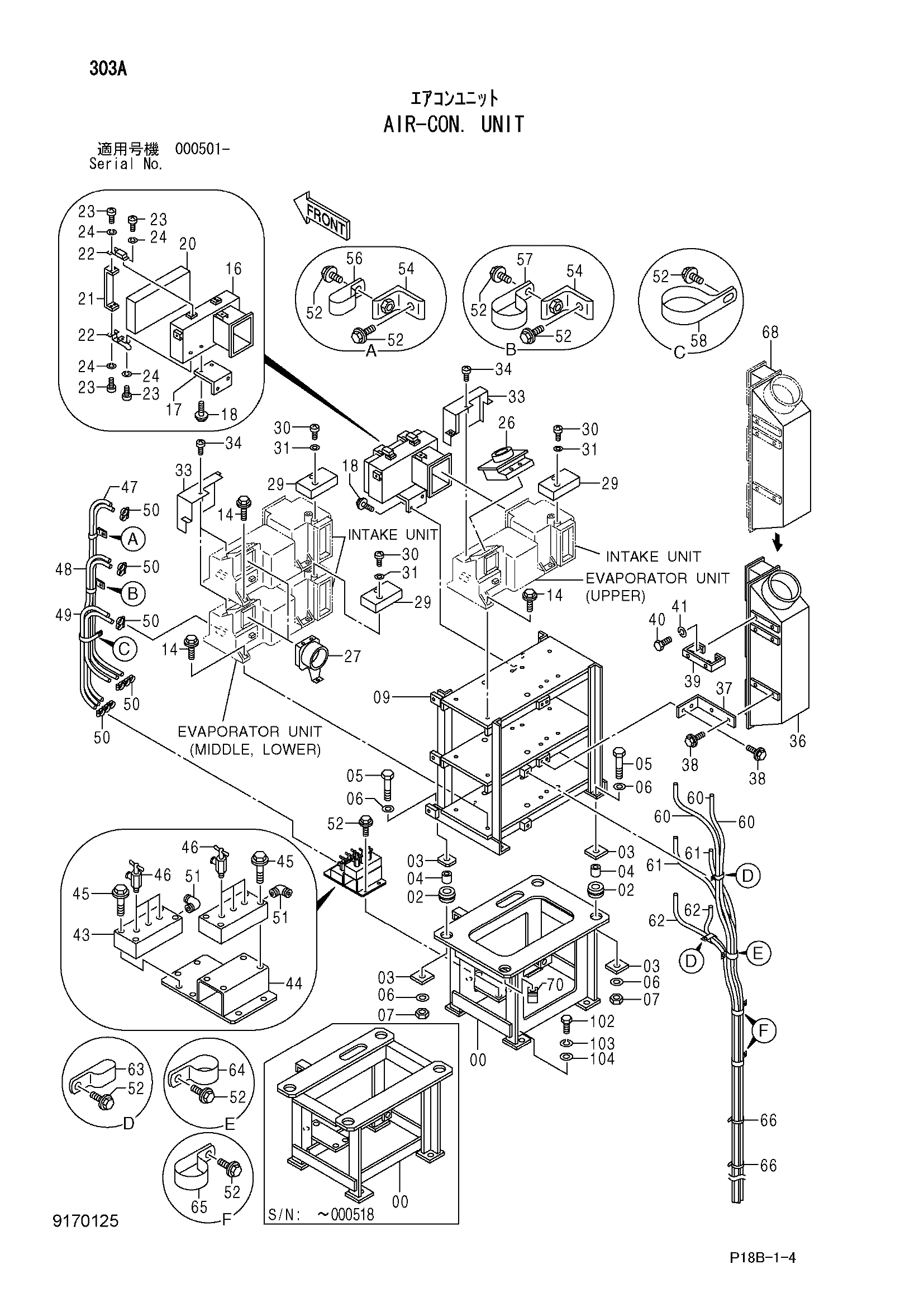

Заводская схема «Блок кондиционера» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6017281 замена: 6023233	Стойка	1
00	6023233	Стойка	1
02	4401851	Резиновая прокладка	4
03	4401877	Ограничитель	8
04	4401876	Проставка	4
05	J901280	Болт	4
06	A590112	Плоская шайба	8
07	M660012	U-образная гайка	4
09	6015129	Стойка	1
14	J020820	Болт с шайбой	24
14	J260820 замена: J900820	Болт с шайбой	24
16	7030729	Воздуховод	3
17	9745415	Кронштейн	3
18	J031230	Болт с шайбой	12
18	J281225 замена: J901225	Болт с шайбой	12
20	4206637	Фильтр воздушный	3
21	4379180	Кронштейн	6
22	4254200	Замок	12
23	M430306	Винт	48
24	A590903	Пружинная шайба	48
26	8063995	Воздуховод	1
27	8063997	Воздуховод	2
29	8066638	Крышка	3
30	4366441	Самонарезающий винт	6
31	A590104	Плоская шайба	6
33	8065506	Крышка	3
34	4367681	Самонарезающий винт	3
36	7030190	Короб	1
37	4358106	Кронштейн	2
38	J031230	Болт с шайбой	8
38	J281225 замена: J901225	Болт с шайбой	8
39	9745416	Кронштейн	1
40	J901020	Болт	2
41	A590910	Пружинная шайба	2
43	4352252	Блок	2
44	8071828	Кронштейн	1
45	J011070	Болт с шайбой	8
45	J271070 замена: J901070	Болт с шайбой	8
46	4507979	Клапан	6
47	4400523	Водяной шланг	2
48	4400524	Водяной шланг	2
49	4400525	Водяной шланг	2
50	4514699	Хомут шланга	12
51	4156433	Угловой штуцер	2
52	J021025	Болт с шайбой	12
52	J271025 замена: J901025	Болт с шайбой	12
54	9749843	Кронштейн	2
56	4190266	Зажим	1
57	4190265	Зажим	1
58	4193816	Зажим	1
60	4401055	Виниловый шланг	2
61	4385016	Виниловый шланг	2
62	4385017	Виниловый шланг	2
63	4190292	Зажим	2
64	4190264	Зажим	1
65	4193848	Зажим	2
66	4055312	Ленточный зажим	2
68	4391128	Лента	1
70	9751989	Ограничитель	1
102	J901640	Болт	4
103	A590916	Пружинная шайба	4
104	J217085	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
