Основные гидролинии: 2-2 — HITACHI EX5500-5

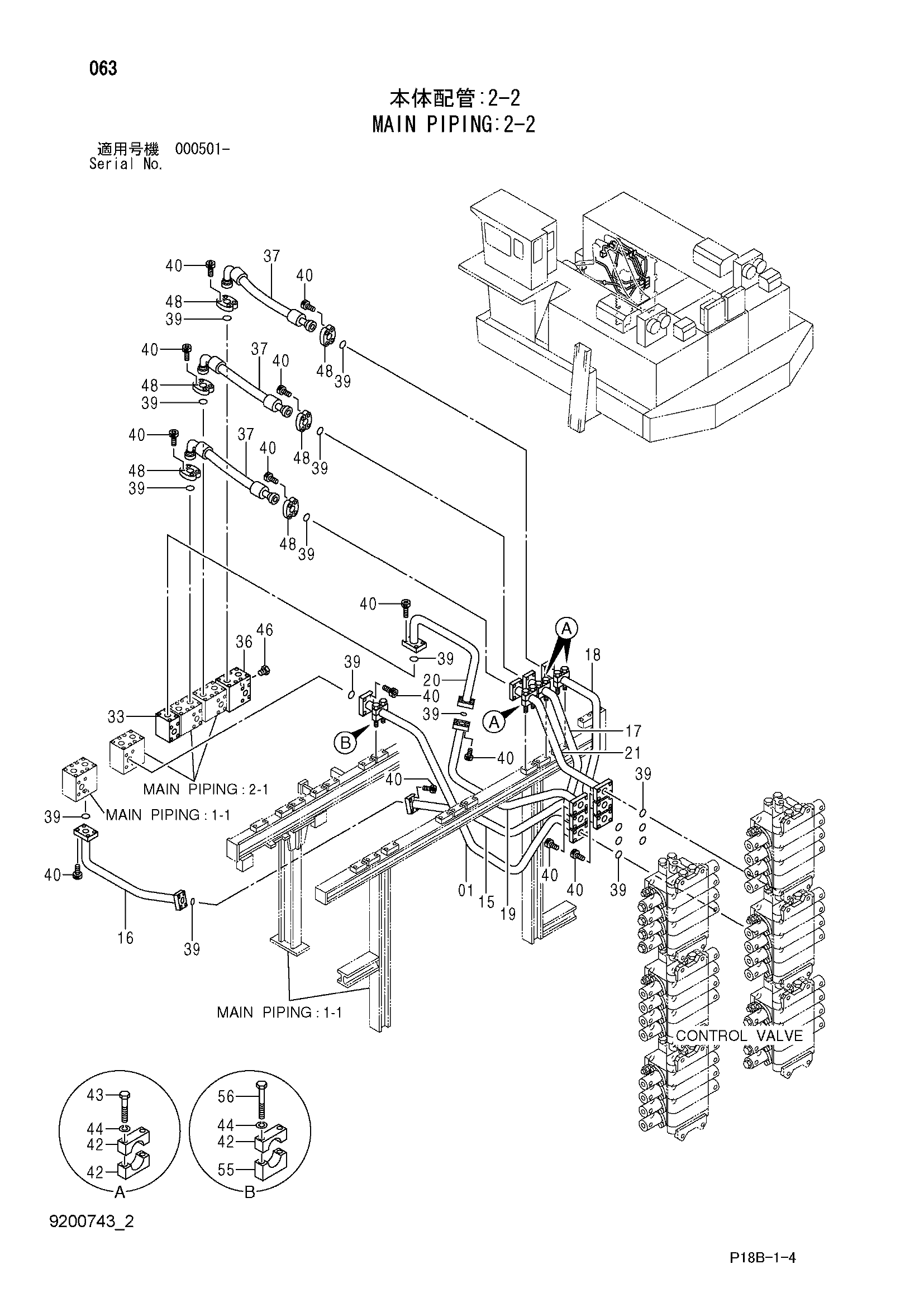

Заводская схема «Основные гидролинии: 2-2» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8070849 | Трубка | 1 |
| 15 | 8070850 | Трубка | 1 |
| 16 | 8071244 | Трубка | 1 |
| 17 | 8070847 | Трубка | 1 |
| 18 | 8070848 | Трубка | 1 |
| 19 | 8070845 | Трубка | 1 |
| 20 | 8071243 | Трубка | 1 |
| 21 | 8070846 | Трубка | 1 |
| 33 | 3081192 | Блок | 1 |
| 36 | 3082619 | Блок | 1 |
| 37 | 4395601 | Шланг | 3 |
| 39 | 4292385 | Уплотнительное кольцо | 17 |
| 40 | M342065 | Болт с внутренним шестигранником | 68 |
| 42 | 4357265 | Хомут трубки | 7 |
| 43 | J901402 | Болт | 6 |
| 44 | A590914 | Пружинная шайба | 8 |
| 46 | 4154694 | Пробка | 1 |
| 46A | 4037888 | Уплотнительное кольцо | 1 |
| 48 | 4169565 | Разъёмный фланец | 12 |
| 55 | 4411428 | Хомут трубки | 1 |
| 56 | J901408 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
