Крыло (правый) — HITACHI EX5500-5

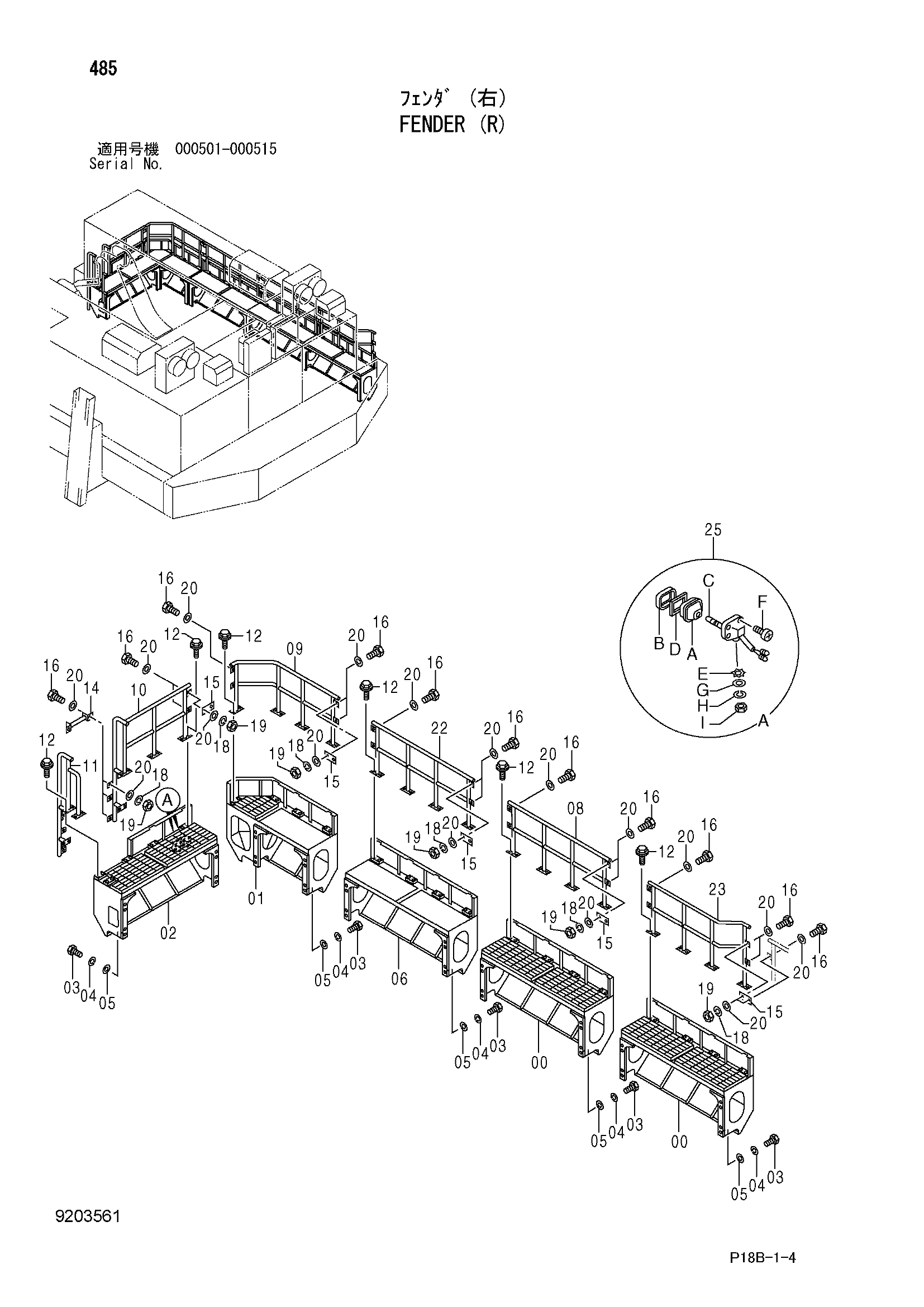

Заводская схема «Крыло (правый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007854 | Крыло | 2 |
| 01 | 5007825 | Крыло | 1 |
| 02 | 5007826 | Крыло | 1 |
| 03 | J931640 | Болт | 40 |
| 04 | A590916 | Пружинная шайба | 40 |
| 05 | J217085 | Шайба | 40 |
| 06 | 5007823 | Крыло | 1 |
| 08 | 8084729 | Поручень | 1 |
| 09 | 8084731 | Поручень | 1 |
| 10 | 8084732 | Поручень | 1 |
| 11 | 8084733 | Поручень | 1 |
| 12 | J021230 | Болт с шайбой | 50 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 50 |
| 14 | 9744601 | Трубка | 3 |
| 15 | 4389687 | Пластина | 10 |
| 16 | J901240 | Болт | 26 |
| 18 | A590912 | Пружинная шайба | 26 |
| 19 | J950012 | Гайка | 26 |
| 20 | 449490 | Шайба | 52 |
| 22 | 8085058 | Поручень | 1 |
| 23 | 7040727 | Поручень | 1 |
| 25 | 4336570 | Фара | 2 |
| 25A | 4326801 | Ленс блок | 1 |
| 25B | 4326802 | Рама | 1 |
| 25C | 4285648 | Лампа | 1 |
| 25D | 4326803 | Прокладка | 1 |
| 25E | 4307026 | Шайба | 1 |
| 25F | 4307027 | Винт | 1 |
| 25G | A590114 | Плоская шайба | 1 |
| 25H | A590914 | Пружинная шайба | 1 |
| 25I | J952014 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
