Крыло (левый) — HITACHI EX5500-5

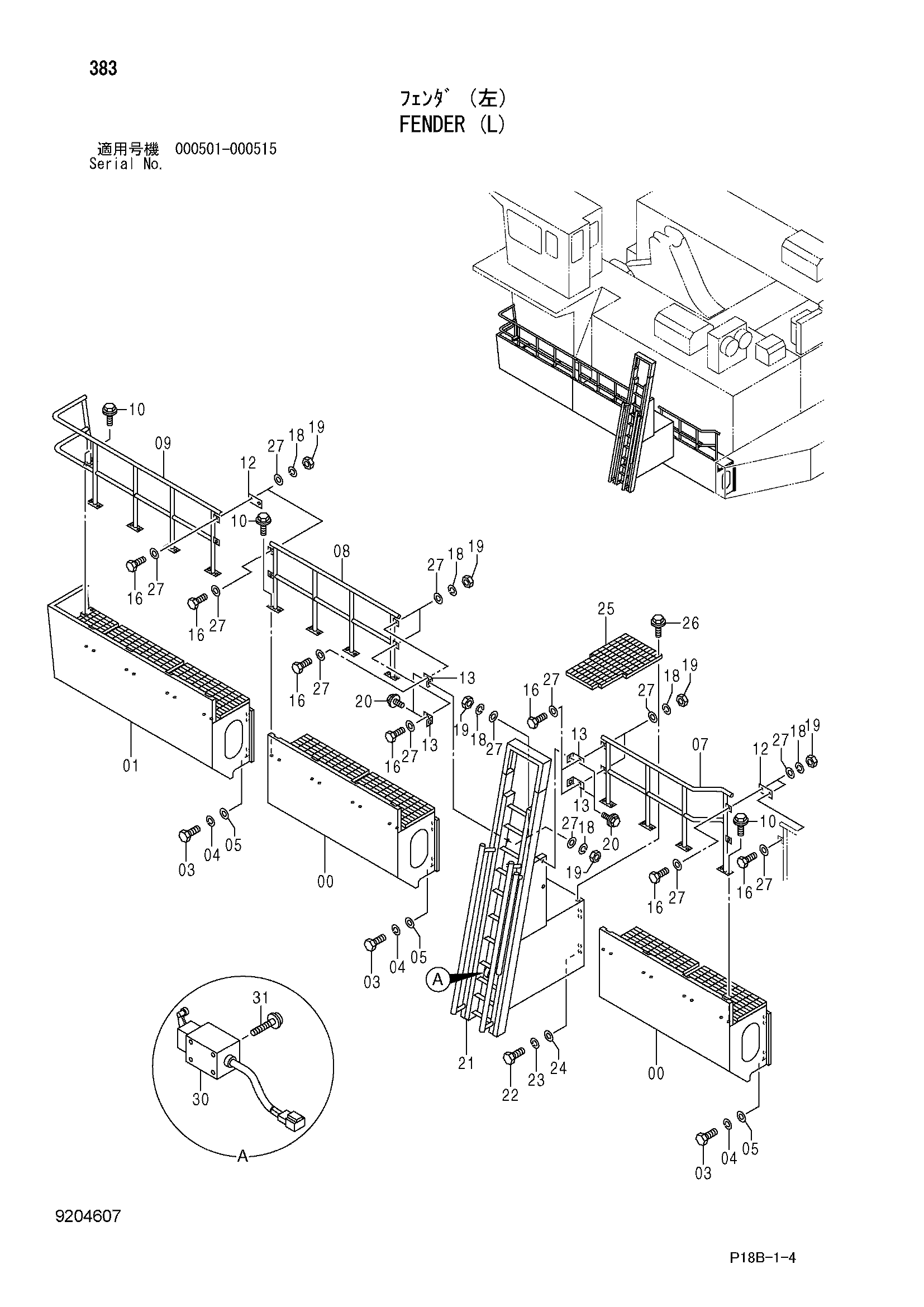

Заводская схема «Крыло (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007854 | Крыло | 2 |
| 01 | 5007824 | Крыло | 1 |
| 03 | J931640 | Болт | 24 |
| 04 | A590916 | Пружинная шайба | 24 |
| 05 | J217085 | Шайба | 24 |
| 07 | 7040727 | Поручень | 1 |
| 08 | 8084729 | Поручень | 1 |
| 09 | 8084730 | Поручень | 1 |
| 10 | J021230 | Болт с шайбой | 26 |
| 10 | J271230 замена: J901230 | Болт с шайбой | 26 |
| 12 | 4389687 | Пластина | 4 |
| 13 | 4400666 | Пластина | 4 |
| 16 | J901240 | Болт | 12 |
| 18 | A590912 | Пружинная шайба | 12 |
| 19 | J950012 | Гайка | 12 |
| 20 | J021235 | Болт с шайбой | 4 |
| 20 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 21 | 4702571 | Лестница | 1 |
| 22 | J931635 | Болт | 8 |
| 23 | A590916 | Пружинная шайба | 8 |
| 24 | J217085 | Шайба | 8 |
| 25 | 7034478 | Ступень | 1 |
| 26 | J031030 | Болт с шайбой | 4 |
| 26 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 27 | 449490 | Шайба | 24 |
| 30 | 4283800 | Выключатель концевой | 1 |
| 31 | J450435 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
