Задний монитор — HITACHI EX5500-5

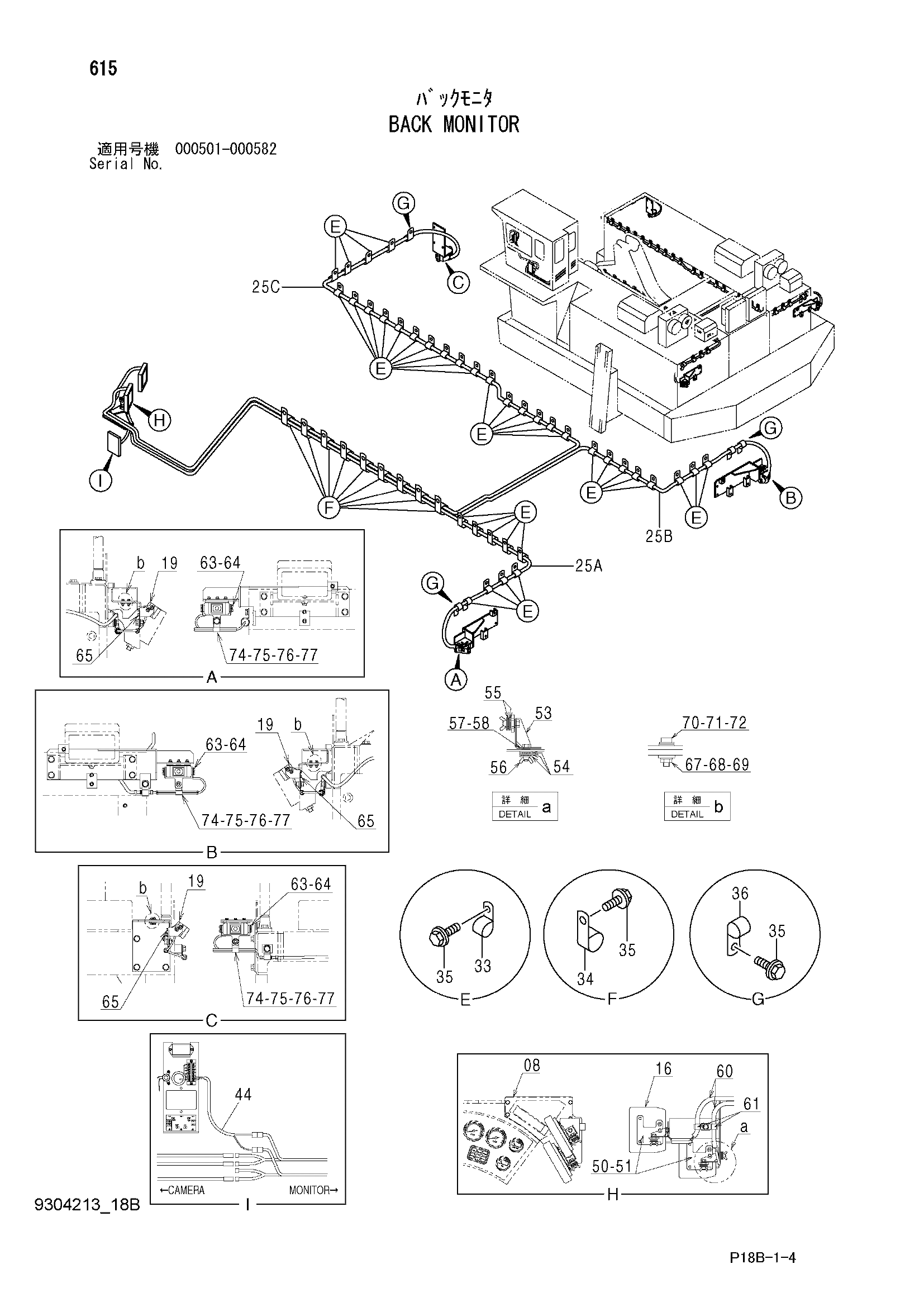

Заводская схема «Задний монитор» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 7057653 | Кронштейн | 1 |
| 16 | 4670460 | Монитор | 2 |
| 19 | 4662521 | Камера | 3 |
| 25A | 4698376 | Жгут проводов | 1 |
| 25B | 4698350 | Жгут проводов | 1 |
| 25C | 4698379 | Жгут проводов | 1 |
| 33 | 4190272 | Зажим | 38 |
| 34 | 4190263 | Зажим | 9 |
| 35 | J271020 | Болт с шайбой | 50 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4190253 | Зажим | 3 |
| 44 | 3117326 | Жгут проводов | 1 |
| 50 | 8115279 | Кронштейн | 2 |
| 51 | J460616 | Винт с шайбой | 6 |
| 53 | 8115280 | Кронштейн | 2 |
| 54 | J217083 | Шайба | 12 |
| 55 | 4692448 | Шайба | 8 |
| 56 | M570010 | Гайка винг | 4 |
| 57 | J253110 | Плоская шайба | 4 |
| 58 | 4690864 | Тарельчатая пружина | 4 |
| 60 | 3115796 | Жгут проводов | 2 |
| 61 | 4190273 | Зажим | 2 |
| 63 | 4698228 | Кронштейн | 3 |
| 64 | J460614 | Винт с шайбой | 12 |
| 65 | J460512 | Винт с шайбой | 9 |
| 67 | J222006 | Шайба | 9 |
| 68 | A590105 | Плоская шайба | 9 |
| 69 | J231105 | Гайка | 9 |
| 70 | M430520 | Винт | 9 |
| 71 | A590905 | Пружинная шайба | 9 |
| 72 | A590106 | Плоская шайба | 9 |
| 74 | 4190272 | Зажим | 3 |
| 75 | J231210 | Гайка | 3 |
| 76 | J253110 | Плоская шайба | 3 |
| 77 | J271020 | Болт с шайбой | 3 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
