Крышка двигателя (правый): 1 — HITACHI EX5500-5

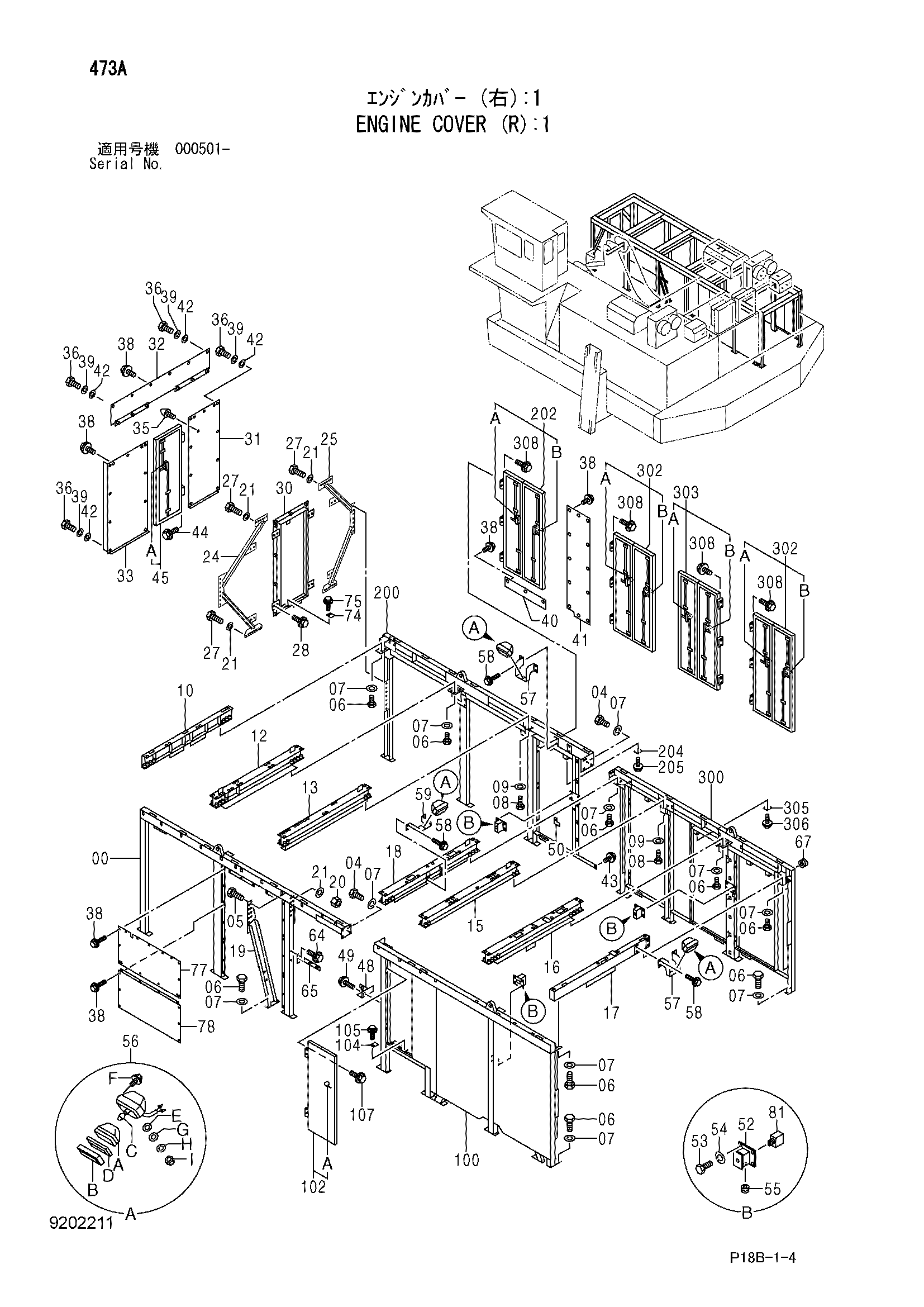

Заводская схема «Крышка двигателя (правый): 1» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007898 | Панель (3) | 1 |
| 04 | J931650 | Болт | 8 |
| 05 | J921650 | Болт | 9 |
| 06 | J931640 | Болт | 112 |
| 07 | J222016 | Шайба | 120 |
| 08 | J901240 | Болт | 16 |
| 09 | J222012 | Шайба | 16 |
| 10 | 7041302 | Балка | 1 |
| 12 | 7034594 | Балка | 1 |
| 13 | 7034583 | Балка | 1 |
| 15 | 7040965 | Балка | 1 |
| 16 | 7041060 | Балка | 1 |
| 17 | 7041188 | Балка | 1 |
| 18 | 7041303 | Балка | 1 |
| 19 | 7034679 | Стойка | 1 |
| 20 | J951016 | Гайка | 9 |
| 21 | 4087197 | Шайба | 61 |
| 24 | 7034622 | Стойка | 1 |
| 25 | 7034623 | Стойка | 1 |
| 27 | J921640 | Болт | 43 |
| 28 | J031235 | Болт с шайбой | 8 |
| 28 | J281235 замена: J901235 | Болт с шайбой | 8 |
| 30 | 7034639 | Рама | 1 |
| 31 | 8075484 | Крышка | 1 |
| 32 | 8070715 | Крышка | 1 |
| 33 | 3082449 | Крышка | 1 |
| 35 | 4371411 | Ограничитель резиновый | 1 |
| 36 | J901025 | Болт | 12 |
| 38 | J031030 | Болт с шайбой | 57 |
| 38 | J281030 замена: J901030 | Болт с шайбой | 57 |
| 39 | A590910 | Пружинная шайба | 12 |
| 40 | 4402000 | Крышка | 1 |
| 41 | 4401972 | Крышка | 1 |
| 42 | J217083 | Шайба | 12 |
| 43 | J031035 | Болт с шайбой | 2 |
| 43 | J281035 замена: J901035 | Болт с шайбой | 2 |
| 44 | J020830 | Болт с шайбой | 4 |
| 44 | J260830 замена: J900830 | Болт с шайбой | 4 |
| 45 | 4345221 | Дверь | 1 |
| 48 | 8074598 | Кронштейн | 3 |
| 49 | J031025 | Болт с шайбой | 6 |
| 49 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 50 | 9751122 | Кронштейн | 1 |
| 52 | 7025746 | Короб выключатель | 3 |
| 53 | J900612 | Болт | 12 |
| 54 | A590906 | Пружинная шайба | 12 |
| 55 | 4184582 | Резиновая втулка | 3 |
| 56 | 4336570 | Фара | 3 |
| 56A | 4326801 | Ленс блок | 1 |
| 56B | 4326802 | Рама | 1 |
| 56C | 4285648 | Лампа | 1 |
| 56D | 4326803 | Прокладка | 1 |
| 56E | 4307026 | Шайба | 1 |
| 56F | 4307027 | Винт | 4 |
| 56G | A590114 | Плоская шайба | 1 |
| 56H | A590914 | Пружинная шайба | 1 |
| 56I | J952014 | Гайка | 1 |
| 57 | 8059828 | Кронштейн | 2 |
| 58 | J021030 | Болт с шайбой | 12 |
| 58 | J271030 замена: J901030 | Болт с шайбой | 12 |
| 59 | 8074566 | Кронштейн | 1 |
| 64 | J021025 | Болт с шайбой | 2 |
| 64 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 65 | 9753404 | Кронштейн | 1 |
| 67 | 4156881 | Резиновая втулка | 1 |
| 74 | 4421324 | Пластина | 2 |
| 75 | J020825 | Болт с шайбой | 4 |
| 75 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 77 | 7037595 | Крышка | 1 |
| 78 | 7037596 | Крышка | 1 |
| 81 | 4449621 | Выключатель | 3 |
| 100 | 5007902 | Панель | 1 |
| 102 | 4345221 | Дверь | 1 |
| 104 | 4421324 | Пластина | 2 |
| 105 | J020830 | Болт с шайбой | 4 |
| 105 | J260830 замена: J900830 | Болт с шайбой | 4 |
| 107 | J020825 | Болт с шайбой | 4 |
| 107 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 200 | 5007899 | Панель (5) | 1 |
| 202 | 4345219 | Дверь | 1 |
| 204 | 4421324 | Пластина | 2 |
| 205 | J020830 | Болт с шайбой | 4 |
| 205 | J260830 замена: J900830 | Болт с шайбой | 4 |
| 207 | J020825 | Болт с шайбой | 6 |
| 207 | J260825 замена: J900825 | Болт с шайбой | 6 |
| 300 | 5007900 | Панель (6) | 1 |
| 302 | 4345219 | Дверь | 2 |
| 303 | 4352774 | Дверь | 1 |
| 305 | 4421324 | Пластина | 6 |
| 306 | J020830 | Болт с шайбой | 12 |
| 306 | J260830 замена: J900830 | Болт с шайбой | 12 |
| 308 | J020825 | Болт с шайбой | 18 |
| 308 | J260825 замена: J900825 | Болт с шайбой | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
