Напорные трубопроводы (левый) — HITACHI EX5500-5

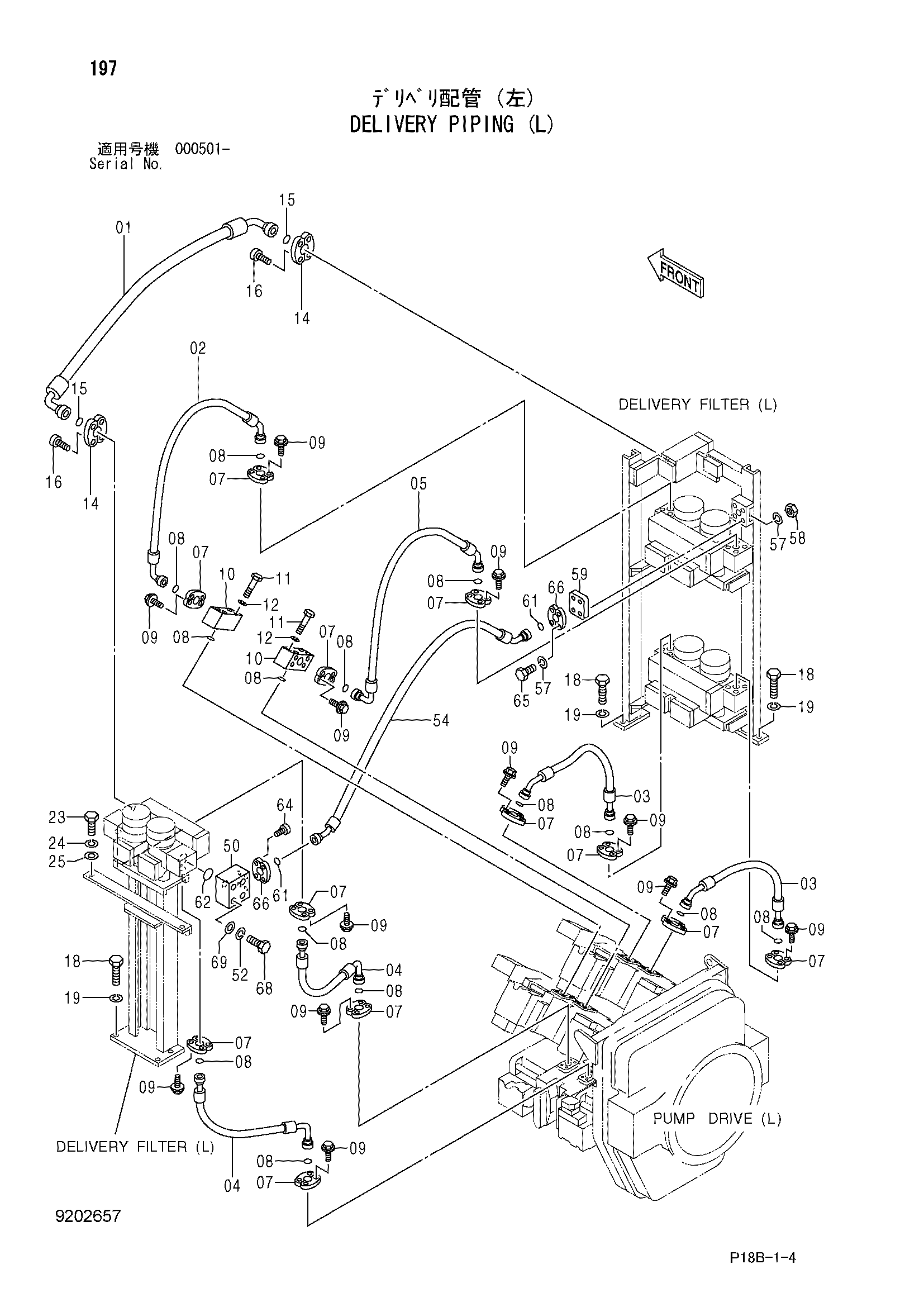

Заводская схема «Напорные трубопроводы (левый)» для HITACHI EX5500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4398410 | Шланг | 1 |
| 02 | 4398415 | Шланг | 1 |
| 03 | 4398416 | Шланг | 2 |
| 04 | 4182625 | Шланг | 2 |
| 05 | 4405657 | Шланг | 1 |
| 07 | 4075853 | Разъёмный фланец | 24 |
| 08 | 4366537 | Уплотнительное кольцо | 14 |
| 09 | J011245 | Болт с шайбой | 48 |
| 09 | J271245 замена: J901245 | Болт с шайбой | 48 |
| 10 | 3081736 | Блок | 2 |
| 11 | J901200 | Болт | 8 |
| 12 | A590912 | Пружинная шайба | 8 |
| 14 | 4169565 | Разъёмный фланец | 4 |
| 15 | 4292385 | Уплотнительное кольцо | 2 |
| 16 | M342065 | Болт с внутренним шестигранником | 8 |
| 18 | J931640 | Болт | 8 |
| 19 | A590916 | Пружинная шайба | 8 |
| 23 | J901440 | Болт | 2 |
| 24 | A590914 | Пружинная шайба | 2 |
| 25 | J217084 | Шайба | 2 |
| 50 | 3086470 | Блок | 1 |
| 52 | A590920 | Пружинная шайба | 4 |
| 54 | 4422260 | Шланг | 1 |
| 57 | A590916 | Пружинная шайба | 8 |
| 58 | J950016 | Гайка | 4 |
| 59 | 4126787 | Крышка | 1 |
| 61 | 4292384 | Уплотнительное кольцо | 2 |
| 62 | 4292385 | Уплотнительное кольцо | 1 |
| 64 | M341650 | Болт с внутренним шестигранником | 4 |
| 65 | M261690 | Болт | 4 |
| 66 | 4075854 | Разъёмный фланец | 4 |
| 68 | J932002 | Болт | 4 |
| 69 | 4018545 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
